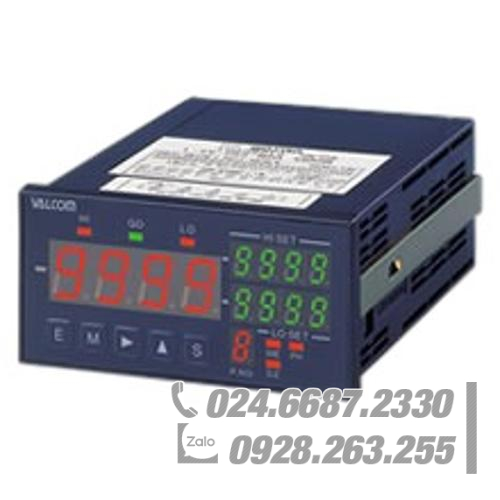

Bộ hiển thị lực VALCOM VGM

Phép đo tại 4 điểm bất kỳ trong quá trình điều áp sẽ cải thiện đáng kể độ chính xác của phán đoán Đi/Không Đi; Chi phí thấp hơn so với bộ so sánh dữ liệu dạng sóng áp suất; Chức năng loại bỏ đỉnh ban đầu cho phép đo so sánh mà không cần đếm các đỉnh không đều có thể xuất hiện khi tiếp xúc với vật; Có 3 loại đầu ra: Analog 4-20 mA, 0-10V và BCD; Chức năng giữ đỉnh; Có thể chọn “Loại A” hiển thị giá trị cao nhất mọi lúc hoặc “Loại B” hiển thị giá trị cao nhất trên mỗi lần chụp; Chức năng số 0 kỹ thuật số; Hàm này xác định giá trị hiển thị ngay trước đó là “không”; Theo dõi chức năng số 0; Chức năng này điều chỉnh dịch chuyển số 0 bên trong bằng kỹ thuật số và tự động; Chức năng chọn mẫu; Có thể thiết lập tối đa 4 mẫu so sánh.

Mã: 2358-10204 Danh mục: Bộ chỉ thị Từ khóa: Cảm biến, VALCOM

Yêu cầu báo giá

Mô tả

Phương thức vận hành	Phương pháp so sánh liên tiếp
Độ chính xác (*1)	± (0,15% của FS +1 chữ số) (23°C±5°C) ± (0,05% của FS +1 chữ số) (23°C±5°C, Tốc độ lấy mẫu=20, 10, 5, 2, 1 lần/ giây)
Tốc độ lấy mẫu	2000 lần/giây
Hiển thị	Đèn LED 7 đoạn (Các phần tử số điốt phát sáng) Chiều cao 14,2mm (đỏ) chiều cao của đơn vị hiển thị cài đặt so sánh, 8mm (xanh lục)
Đặc tính nhiệt độ	± (0,005% của rdg +0,5 chữ số)/°C
Hiển thị phân cực	“-” được hiển thị khi kết quả tính toán là âm
Hiển thị quá mức	“oL” hoặc “-oL” được hiển thị khi tín hiệu đầu vào vượt quá phạm vi đo
Không hiển thị	Sự ức chế bằng không hàng đầu
Màn hình hiển thị	Giữ đỉnh (PH), số 0 kỹ thuật số (DZ) và sao lưu số 0 kỹ thuật số (ME)
Cảm biến áp dụng	Các loại cảm biến đo biến dạng khác nhau (350Ω)
Nguồn điện cảm biến	5 VDC ±10% 60 mA
Phạm vi điều chỉnh điểm 0	−1.000 đến +1.000 mV/V
Đạt được phạm vi điều chỉnh	0,001 đến +3,300 mV/V
Phạm vi đầu vào tối thiểu	0,5µV/chữ số (Ở điện áp nguồn cảm biến là 5 VDC)
Điện áp đầu vào tối đa	3,3 mV/V
Hiển thị tối đa	9999 (cả 4 chữ số)
Dấu thập phân	Có thể cài đặt ở bất kỳ vị trí nào (Được chọn bằng phím phía trước)

*1 Hãy tính đến độ chính xác của cảm biến áp suất hoặc cảm biến tải trọng đã chọn.

Khối so sánh

phương pháp điều khiển	Phương pháp tính toán bằng máy vi tính
Thiết lập phạm vi	Cài đặt giới hạn cao/thấp bao gồm cả cực tính; -9999 đến 0 đến 9999
Thao tác so sánh	So sánh 1 điểm bằng so sánh 1 đến 4 hoặc so sánh liên tục bằng so sánh
Đầu ra bộ ghép ảnh (loại NPN)	Điện áp: tối đa 30 V; Hiện tại: tối đa 20 mA; Điện áp đầu ra bão hòa: Nhỏ hơn 1,2 V ở 20 mA
cơn cuồng loạn	Có thể được đặt từ 1 đến 999 chữ số (chỉ dành cho so sánh 1) cho mỗi điểm đặt so sánh
Điều kiện so sánh	Điều kiện so sánh	Kết quả so sánh
	Giá trị đo được > Điểm đặt cao	CHÀO
	Điểm đặt cao ≥ Giá trị đo được ≥ Giá trị điểm đặt thấp	ĐI
	Giá trị điểm cài đặt thấp > Giá trị đo được	LO

Kiểm soát bên ngoài

Giữ	Đầu cuối S/H bị chập mạch với đầu cuối COM hoặc được đặt ở mức “0”
Bắt đầu	Thiết bị đầu cuối S/H được mở từ thiết bị đầu cuối COM hoặc được đặt ở mức “1”
Số không kỹ thuật số	Giá trị được hiển thị ngay trước khi thiết bị đầu cuối DZ bị chập mạch với thiết bị đầu cuối COM hoặc được đặt ở mức “0” được đặt thành “Không” và giá trị này được lưu trữ
Chọn mẫu	Bốn mẫu có thể được thiết lập tự do bằng cách kết hợp đầu cuối COM với đầu cuối P.SEL 0 và 1
Đỉnh giữ Thung lũng giữ Đỉnh thung lũng	Đầu cuối PH bị chập mạch với đầu cuối COM hoặc được đặt ở mức “0” Kiểu giữ đỉnh phụ thuộc vào cài đặt tương ứng của so sánh 1 đến so sánh 4
Thiết bị đầu cuối so sánh	Cực so sánh C1 đến C4 được nối tắt với cực COM hoặc được đặt ở mức “0”
THÔNG THOÁNG	Kết quả so sánh được đưa ra với thiết bị đầu cuối CLR được rút ngắn với thiết bị đầu cuối COM hoặc được đặt ở mức “0”

*Định mức đầu vào của từng điều khiển: “0” Cấp: 0–1,5V, “1” Cấp: 3,5–5V, Dòng điện đầu vào: -2mA trở xuống

Thông số kỹ thuật chung

Kiểm tra	Model	Thông số đầu vào/đầu ra
	VGM-2SO-A3-1 Loại đầu ra Analog (4–20mA)	Tín hiệu đầu ra	4–20mA
		Chịu tải	0–270Ω
		Sự chính xác	± 0,5% FS
		gợn sóng	25 mVp-p (Dợn sóng trong 4 đến 20 mA; Ở tải 250Ω và 20 mA)
		Nghị quyết	Bằng 14 bit
		Hệ số nhiệt độ	±200ppm/°C
		Phản hồi đầu ra	Dưới 700 µs (0–90%)
		Độ bền điện môi	Giữa cực đầu vào và COM của mỗi đầu ra (ANALOG OUT: -) Trong 1 phút. ở 500 VDC Giữa cực đầu vào và COM của mỗi đầu ra (NGÕ RA ANALOG: -) Trong 1 phút. ở 1500 VAC
		Phụ kiện	Hướng dẫn sử dụng Vỏ bọc thiết bị đầu cuối
Kiểm tra	Model	Thông số đầu vào/đầu ra
	VGM-2SO-A5-1 Loại đầu ra Analog (0–10V)	Tín hiệu đầu ra	0–10V
		Chịu tải	Hơn 10 kΩ
		Sự chính xác	± 0,5% FS
		gợn sóng	50mVp-p
		Nghị quyết	Bằng 14 bit
		Hệ số nhiệt độ	±200ppm/°C
		Phản hồi đầu ra	Dưới 700 µs (0–90%)
		Độ bền điện môi	Giữa thiết bị đầu cuối đầu vào và COM của mỗi đầu ra (RS-232C: SG) Trong 1 phút. ở 500 VDC Giữa cực đầu vào và COM của mỗi đầu ra (RS-232C: SG) Trong 1 phút. ở 1500 VAC
		Phụ kiện	Hướng dẫn sử dụng Vỏ bọc thiết bị đầu cuối
Kiểm tra	Model	Thông số đầu vào/đầu ra
	VGM-2SO-B4-1 BCD Bộ thu mở (loại NPN)	Dữ liệu đo	Transitor bật “ON” cho log âm “1”
		Tín hiệu phân cực	Transitor bật “BẬT” để hiển thị âm
		tín hiệu QUÁ	Transitor bật “ON” để hiển thị QUÁ
		Tín hiệu lệnh in	Transistor bật “ON” ở phần cố định mỗi lần đo xong (Tùy thuộc vào tốc độ lấy mẫu)
		Công suất đầu ra của bóng bán dẫn	Điện áp, tối đa 30V. Hiện tại, tối đa 15mA. Điện áp đầu ra bão hòa, Nhỏ hơn 1,2 V ở 15 mA
		Độ bền điện môi	Giữa cực đầu vào và COM của mỗi đầu ra (BCD: D.COM) Trong 1 phút. ở 500VDC Giữa cực đầu vào và COM của mỗi đầu ra (BCD: D.COM) Trong 1 phút. ở 1500VAC
		Phụ kiện	Hướng dẫn sử dụng Vỏ bọc thiết bị đầu cuối
