| Chất được đo lường | Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn SUS. |
|---|---|
| Loại áp suất | Áp suất dương có thể đo được. |
| Phạm vi đo | Công suất định mức: 2000, 3000, 5000bar |
| Loại đầu ra | 4 đến 20 mA (hệ thống 4 dây) |
Thông số kỹ thuật
| Loại áp suất | Hoàn toàn bị áp lực | |
|---|---|---|
| Lớp chính xác | 0,3% RC | |
| Giá trị ban đầu | 0 thanh | |
| Phạm vi hoạt động ở nhiệt độ tham chiếu | 0– Xấp xỉ. 105% | |
| Giới hạn quá tải ở nhiệt độ tham chiếu | 150% | |
| Kiểm tra áp suất | 200% (5000bar:150%) | |

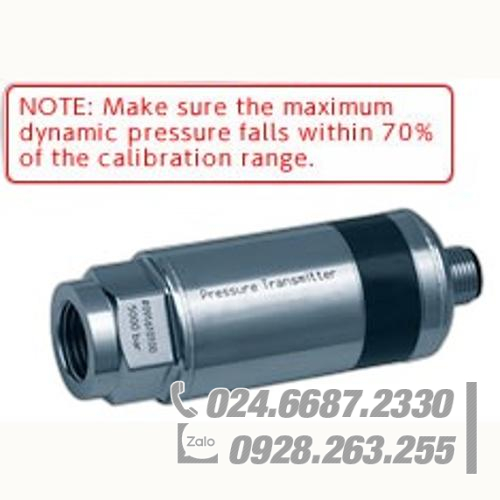

| Trong quá trình tải động | Áp suất cho phép | 100% |
| Biên độ rung cho phép (Theo DIN50, 100) |
70% | |
| Khối lượng chết | 0,8cm³ | |
| Điều khiển âm lượng | 1,5mm³ | |
| Vật liệu phần tiếp xúc của phương tiện đo lường | 1.4542 (Thân đo) 1.4301 (Dấu) | |
- * Đây là mẫu sản phẩm được sản xuất theo đơn đặt hàng. Liên hệ với văn phòng bán hàng của chúng tôi để biết chi tiết.
Thông số kỹ thuật
| Nhận dạng đầu dò | TED(*1) | |
|---|---|---|
| Khoảng cách tín hiệu (Độ nhạy) | 4–20 (16)mA | |
| Dung sai độ nhạy của tín hiệu 0 (Nhà máy) | 2000.3000bar:<±0,016mA 5000bar:±0,032mA | |
| Dung sai độ nhạy | 2000.3000bar:<±0,016mA 5000bar:±0,032mA | |
| Tín hiệu tối đa | 21,6mA | |
| Hiệu ứng nhiệt độ đối với cân bằng 0 (*2) | 0,2%/10k | |
| Hiệu ứng nhiệt độ khi tải (*2) | 0,2%/10k | |
| (Bắt đầu cài đặt) Độ lệch đường cong đặc trưng | 0,3% | |
| Độ lặp lại (Theo DIN1319) | <± 0,05% | |
| Tần số cắt của tín hiệu đầu ra | -3dB | 4,5kHz |
| -1dB | 2kHz | |
| Gánh nặng (Tối thiểu) | 500Ω | |
Thông số kỹ thuật
| Điện áp tham chiếu | DC24V |
|---|---|
| Phạm vi định mức của điện áp ứng dụng cầu | 15–30V (*3) |
| Ảnh hưởng của điện áp nguồn (Với sự thay đổi trong khoảng 15–30 V) | 0,02% |
| Tối đa. Dòng điện tiêu thụ | 50mA |
| Tối đa. Sự tiêu thụ năng lượng | <2W |
Thông số kỹ thuật
| Sự tham khảo nhiệt độ | +23°C | |
|---|---|---|
| Phạm vi nhiệt độ định mức | 0–+70°C | |
| Nhiệt độ hoạt động | −20–+85°C | |
| Phạm vi nhiệt độ lưu trữ | −40–+85°C | |
| Khả năng chống va đập (Điều kiện thử nghiệm theo DIN IEC68) |
Gia tốc tác động | 1000m / giây vuông |
| Thời gian tác động | 4 mili giây | |
| Hình thức tác động | Nửa sóng hình sin | |
| Chống rung (Điều kiện thử nghiệm theo DIN IEC68) | 150m/s² | |
Thông số kỹ thuật
| Phạm vi đo | 2000, 3000, 5000bar | |
|---|---|---|
| Kết nối áp suất | 2000bar: Vít nam G1/4 3000.5000bar: Vít Famale M16×1.5 |
|
| Niêm phong | 2000bar: Kim loại, Cổng áp suất và vòng đệm hình côn 58° (đặt trên bộ chuyển đổi khi lắp) *chỉ 3000, 5000bar | |
| Gắn máy phát | 2000bar: Con dấu được gắn vào máy phát áp lực. 3000, 5000bar: Gắn trực tiếp bộ truyền áp suất và đầu nối vít áp suất cao. |
|
| Mô-men xoắn gắn kết | 2000bar: 30Nm 3000, 5000bar: 30–50Nm |
|
| Kết nối điện | Đầu nối M12×1/5 chân | |
| Vị trí lắp đặt | Có thể được gắn ở bất kỳ hướng nào. | |
| Kích thước | Length (Pressure connection part excluded) |
70mm (5000bar: Approx. 80mm) |
| Maximum Diameter (Approximation) |
30mm | |
| Hexagon, Across Flats | 24mm | |
| Weight | 2000bar: 150g 3000, 5000bar: 200g (Cable excluded) |
|
| IP Rating | IP67 | |
| Accessories | 1 pack of 58° tapered cone seal with lock spring (Measurement range: 2000 bar):Order number: 2-9278.0371(Included with 2000 bar model. Not included with 3000 and 5000 bar models) | |
| Connection cable ×1, 5 m, female connector, oilproof (PUR) M12×1 Socket connector included (5-pin):Order number: 1-KAB166-5 | ||
| Options (Order) (*4) | Female screw G1/4(Transducer side), Male screw M20×1.5(Connection side): Order number: 1-Adapt-G1/4-M20 | |
| Female screw G1/4(Transducer side), Male screw G1/2(Connection side): Order number: 1-Adapt-G1/4-G1/2 | ||
| 1 pack of 58° tapered cone seal with lock spring (Measurement range: 2000 bar): Order number: 2-9278.0371 | ||
| Connection cable ×1, 5 m, M12×1 Female socket connector included (5-pin): Order number: 3-3301.0185 | ||
| Connection cable ×1, 20 m, M12×1 Female socket connector included (5-pin): Order number: 1-KAB166-20 | ||
Model Selection
| Selection | Check | Model | Specifications | |
|---|---|---|---|---|
| 1.Model | ○ | P2 | High Accurate Pressure Transmitter for Extremely High Pressure | |
| 2.Analog output | ○ | VA2 | 4–20mA 4-wire | |
| 3.Calibration | – | – | Công suất định mức | Example of calibration range |
| 2000 | 2000bar | (0–2000) bar | ||
| 3000 | 3000bar | (0–3000) bar | ||
| 5000 | 5000bar | (0–5000) bar | ||
