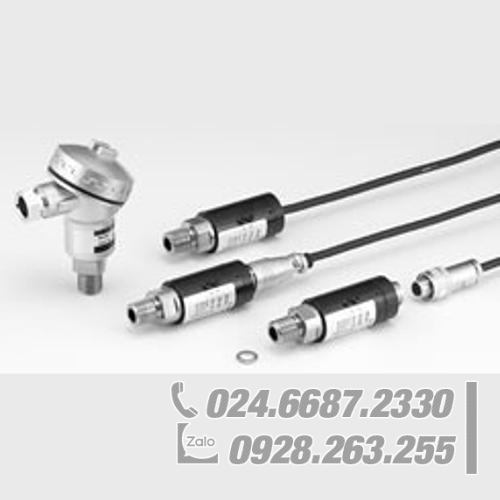

Cảm biến áp suất đa năng cho áp suất trung bình cao 1MPa–100MPa VALCOM VPRQ(F)

Chất được đo lường	Nước, dầu, khí hoặc các phương tiện khác sẽ không ăn mòn 15-5PH (thép không gỉ cứng kết tủa).
Loại áp suất	Có thể đo được áp suất dương và áp suất hỗn hợp.
Phạm vi đo	Có thể được chỉ định trong phạm vi công suất định mức từ 1 kPa đến 100 MPa (Phạm vi hiệu chuẩn: 0,5 MPa đến 100 MPa). Chỉ định hơn 50% công suất định mức làm phạm vi hiệu chuẩn.
Loại đầu ra	4–20mA (hệ thống 2 dây, hệ thống 4 dây), Chỉ định trong số 4 đến 20 mA (2 dây, 4 dây), 1 đến 5 V, 0 đến 5 V và 0 đến 10 V.

Phi tuyến tính	±0,8%RC (100MPa:±1%RC)
Độ trễ	±0,8%RC (100MPa:±1%RC)
Phạm vi nhiệt độ bù (Nhiệt độ của môi trường cần đo)	−30–70°C (Không ngưng tụ hoặc đóng băng)
Phạm vi nhiệt độ an toàn (Nhiệt độ của môi trường cần đo)	−40–100°C (Không ngưng tụ hoặc đóng băng)
Hiệu ứng nhiệt độ trên cân bằng 0	±0,2%RC/10°C(100MPa:±1%RC/10°C)
Hiệu ứng nhiệt độ khi tải	±1%RC/10°C
Đánh giá quá tải an toàn	150%RC
Đánh giá quá tải tối ưu	200%RC
Cách điện	100MΩ trở lên (DC50V)
Vật liệu cổng áp suất	15-5PH (Thép không gỉ cứng kết tủa) (*1)
Vít kết nối	Có thể lựa chọn: R3/8 và G3/8 (100MPa: chỉ G1/2)
Mô-men xoắn gắn kết; Khuyến nghị	1–5MPa:20N·m 10–50MPa:40N·m,100MPa:80N·m
Mô-men xoắn gắn kết; Tối đa	1–5MPa:30N·m 10–50MPa:60N·m,100MPa:120N·m
Nguồn điện	Có thể lựa chọn: 4DC24V (±10%), 5DC12V (±10%) *Chỉ có 24V DC khi đầu ra analog là A5
Cáp	Cáp 4 hoặc 2 lõi có vỏ bọc (chống dầu) 2m(Tiêu chuẩn) φ6mm
Cân nặng	Xấp xỉ. 200g (Không bao gồm cáp)
Phụ kiện	Hướng dẫn vận hành 1 bản sao (Chỉ định tiếng Anh hoặc tiếng Nhật.) Báo cáo thử nghiệm 1 bản Đóng gói bằng đồng (×1)(chỉ vít G)

Lựa chọn	Kiểm tra	Model	Thông số kỹ thuật
1.Mô hình		VPRQ	Máy phát áp suất đa năng dành cho áp suất cao trung bình * Vít kết nối: R3/8
1.Mô hình		VPRQF	Máy phát áp suất đa năng dành cho áp suất cao trung bình * Vít kết nối: G3/8 (100MPa: chỉ G1/2)
2.Đầu ra analog *Chỉ có A6 cho loại hộp thiết bị đầu cuối chống nước	–	–	Loại đầu ra	Tần số đáp ứng	Chịu tải an toàn	Dòng điện tiêu thụ
		A2	1–5V	500Hz	5kΩ trở lên	Xấp xỉ. 23mA
		A3	4–20mA (4 dây)		DC24V: 500Ω trở xuống/ DC12V: 250Ω trở xuống	Xấp xỉ. 40mA
		A4	0–5V		5kΩ trở lên	Xấp xỉ. 23mA
		A5	0–10V		5kΩ trở lên	Xấp xỉ. 23mA
		A6	4–20mA (2 dây)	1kHz	DC24V: 500Ω trở xuống/ DC12V: 150Ω trở xuống	–
3. Hiệu chuẩn	–	–	Công suất định mức	Ví dụ về phạm vi hiệu chuẩn
		Xem bảng bên phải. Nhập phạm vi vào như hiện tại.	1MPa	1MPa (0–1) MPa	0,5MPa (0–0,5) MPa	-0,1–1MPa (-0,1–1) MPa
			2MPa	2MPa (0–2) MPa	1MPa (0–1) MPa	-0,1–2MPa (-0,1–2) MPa
			5MPa	5MPa (0–5) MPa	2,5MPa (0–2,5) MPa	-0,1–5MPa (-0,1–5) MPa
			10MPa	10MPa (0–10) MPa	5MPa (0–5) MPa	9.8MPa (0–9.8) MPa
			20MPa	20MPa (0–20) MPa	10MPa (0–10) MPa	19.6MPa (0–19.6) MPa
			35MPa	35MPa (0–35) MPa	17.5MPa (0–17.5) MPa	34.3MPa (0–34.3) MPa
			50MPa	50MPa (0–50) MPa	25MPa (0–25) MPa	49MPa (0–49) MPa
			100MPa (VPRQF only)	100MPa (0–100) MPa	70MPa (0–70) MPa	98.1MPa (0–98.1) MPa
4.Kết nối cáp		Blank	Standard connector Equivalent to IP40
		W	Waterproof connector Equivalent to IP56
		S	Pigtail Equivalent to IP54
		T	Waterproof terminal box type Equivalent to IP55 *Applicable only when analog output is A6. Cable not included
5.Nguồn điện		4	DC24Ｖ (±10%)
5.Nguồn điện		5	DC12Ｖ (±10%)*Not available when analog output is A5
6.Chiều dài cáp		2m	2m Standard
		3m	3m
		5m	5m
		10m	10m
		□□m	Other length
