| Chất được đo lường | Rượu, đồ uống từ sữa, gia vị, nước tinh khiết, hóa chất hoặc các phương tiện khác. (Những thay đổi này tùy theo vật liệu cảm biến) |
|---|---|
| Loại áp suất | Áp lực mạnh |
| Phạm vi áp | Có thể được chỉ định trong phạm vi công suất định mức từ 50 kPa đến 1000 kPa. |
| Loại đầu ra | 4–20mA(2 dây) Biến tỷ lệ đầu ra Có thể thay đổi tỷ lệ đầu ra trong phạm vi từ 10 đến 100% công suất định mức. |
Thông số kỹ thuật1
| Loại/Kích thước cổng áp suất | ISO Đầu nối/VARIVENT®/ISO Cap-nut/Tùy chỉnh khác |
|---|---|
| Công suất định mức | 50kPa–1000kPa |
| Vật liệu cổng áp suất | Cảm biến: SUS316L, Tương đương với Hastelloy C-276, SUS329J4L |
| Vật liệu các bộ phận khác | Phần vỏ: Nhôm đúc, Phần tấm mặt trước: PET, Vây bức xạ và phần bộ chuyển đổi: SUS304 |
| Giới hạn quá tải | 400%RC |
| Điểm phá hủy | 1000% RC |
Thông số kỹ thuật2
| Trưng bày | Màn hình LCD 7 đoạn 4 chữ số 12,7 mm Phạm vi hiển thị 3,5 lần/giây. |
||
|---|---|---|---|
| Độ chính xác ở nhiệt độ phòng(*1) | Áp suất chênh lệch | Chia tỷ lệ trong 20–100%RC: ±0,7%FS±1chữ số. Chia tỷ lệ theo tỷ lệ 10–20%RC: ±1,4%FS±1chữ số. |
|
| Áp lực thấp | 2 đầu ra | Chia tỷ lệ trong 20–100%RC: ±0,5%FS±1chữ số. Chia tỷ lệ theo tỷ lệ 10–20%RC: ±1%FS±1chữ số. |
|
| 1 đầu ra (Không có đầu ra analog) |
±0,5%FS±1 chữ số. | ||
| Áp suất cao | ±0,5%RC±1 chữ số. | ||
| Phạm vi bù nhiệt độ (Cụm cảm biến) | -5–150°C (Môi trường áp suất đo) | ||
| Phạm vi nhiệt độ an toàn (Lắp cảm biến) | -5–150°C (Môi trường áp suất đo) | ||
| Hiệu ứng nhiệt độ trên cân bằng 0 | ±0,6%RC/10°C trở xuống (Định mức 300kPa, 500kPa, 1000kPa) ±0,7%RC/10°C trở xuống (Định mức 50kPa, 100kPa, 200kPa) |
||
| Ảnh hưởng của nhiệt độ lên tải | ±0,6%RC/10°C trở xuống (Định mức 300kPa, 500kPa, 1000kPa) ±0,7%RC/10°C trở xuống (Định mức 50kPa, 100kPa, 200kPa) |
||
| Phạm vi nhiệt độ và độ ẩm xung quanh | 0–50°C (Không ngưng tụ hoặc đóng băng) | ||
| Vật liệu | Phần vỏ: Nhôm đúc, Phần tấm mặt trước: Vây bức xạ PET và phần bộ chuyển đổi: SUS304 |
||
| Đánh giá IP | Tương đương với IP67 | ||
| Khối | Xấp xỉ. 670g | ||
| Phụ kiện | Hướng dẫn vận hành 1 bản, Báo cáo thử nghiệm 1 bản, Đệm cáp để sử dụng riêng cho bu lông chữ U loại PP cho giá đỡ để sử dụng riêng cho đai ốc lục giác loại PP để cố định loại PP |
||
Về việc lựa chọn mẫu
Hiển thị/Hiệu chỉnh
Sản phẩm này tính toán sự chênh lệch giữa áp suất được CPU áp dụng cho cảm biến áp suất cao và áp suất thấp và đưa ra kết quả dưới dạng tín hiệu tương tự.
(Công thức): Áp suất tác dụng lên cảm biến áp suất cao − Áp suất tác dụng lên cảm biến áp suất thấp = chênh lệch áp suất
Không giống như trường hợp của đồng hồ đo chênh lệch áp suất thông thường, khi sử dụng để đo trên bình chứa, hãy chọn giá trị lớn hơn áp suất tối đa cho “phạm vi hiển thị/hiệu chuẩn”. Khi sử dụng để đo trên bộ lọc, v.v., hãy chọn giá trị lớn hơn áp suất đường ống.
— Về cách hiển thị và điều chỉnh đầu ra analog —
Sản phẩm này có thể thay đổi đầu ra analog trong phạm vi từ 10 đến 100% công suất định mức.
Một đầu ra: Chỉ đầu ra chênh áp,
Hai đầu ra: Đầu ra chênh áp + Đầu ra phía áp suất thấp
— Lô hàng điều chỉnh đầu ra analog (VSD4-SC1) —
Đầu ra analog được điều chỉnh tại nhà máy theo giá trị mong muốn trong phạm vi từ 10 đến 100%, với phạm vi hiển thị/hiệu chỉnh trong khi được đặt ở mức 100%. (Lựa chọn)
Khi sử dụng công suất định mức 100kPa và xuất tín hiệu analog từ 4 đến 20mA cho áp suất từ 0 đến 70kPa.
Một đầu ra (Chỉ đầu ra chênh lệch áp suất):
VSD4-SC1: Chênh lệch áp suất 0 đến 70kPa
Hai đầu ra (Đầu ra chênh lệch áp suất + Đầu ra phía áp suất thấp):
VSD4-SC1: Chênh lệch áp suất 0 đến 70kPa, Áp suất thấp 0 đến 70kPa
Đầu ra analog
Chọn từ Một đầu ra (Chỉ đầu ra của áp suất chênh lệch) và Hai đầu ra (Đầu ra của áp suất chênh lệch + Đầu ra của phía áp suất thấp)
Kết nối cảm biến
Vui lòng chọn từ ba loại hình sau.
Công suất định mức
Thay đổi tùy theo phạm vi hiển thị/hiệu chuẩn đã chọn
*Công suất định mức của cảm biến áp suất cao và áp suất thấp phải được chọn trong cùng một phạm vi.
Cổng áp suất
Lựa chọn loại và vật liệu cho cổng áp suất cao và cổng áp suất thấp tương ứng.
Kiểu:
Vật liệu:
(*Xử lý bề mặt cho cổng áp suất thay đổi tùy theo vật liệu được chọn.)
Cáp cảm biến
Chọn chiều dài cáp cho cảm biến áp suất cao và áp suất thấp. (Tối đa 40m)
| Lựa chọn | Kiểm tra | Model | Thông số kỹ thuật | |||
|---|---|---|---|---|---|---|
| 1.Mô hình | ○ | VSD4 | Loại nhiệt độ cao: Phạm vi nhiệt độ của các bộ phận bị ướt -5–150°C | |||
| 2.Hiển thị/Hiệu chỉnh | MỘT | 50,0kPa | ⑤Lựa chọn mô hình công suất định mức là [005] | |||
| B | 50,00kPa | |||||
| C | 100kPa | ⑤Model lựa chọn công suất định mức là [010] | ||||
| D | 100,0kPa | |||||
| E | 200kPa | ⑤Model lựa chọn công suất định mức là [020] | ||||
| F | 200,0kPa | |||||
| G | 300kPa | ⑤Lựa chọn model có công suất định mức là [030] | ||||
| H | 300,0kPa | |||||
| J | 500kPa | ⑤Lựa chọn model có công suất định mức là [050] | ||||
| K | 500,0kPa | |||||
| L | 1000kPa | ⑤Lựa chọn mô hình công suất định mức là [100] | ||||
| M | 1.000MPa | |||||
| 3. Đầu ra analog/Nguồn điện | 16 | 4–20mA (hệ thống 2 dây) 1 đầu ra (Chỉ đầu ra khi có chênh lệch áp suất) |
Phản hồi: Giảm chấn (Bộ lọc mềm) Mặc định: 2 giây (0,5Hz) Khả năng chịu tải an toàn: Điện áp nguồn DC24V (DC15.64–26.5V), tối đa 380Ω. Tiêu thụ hiện tại 23mA |
|||
| 26 | 4–20mA (hệ thống 2 dây) 2 đầu ra (Đầu ra chênh lệch áp suất + Đầu ra phía áp suất thấp) |
|||||

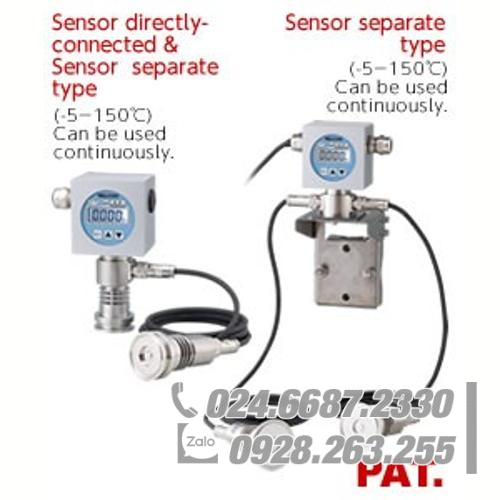

| 4. Kết nối cảm biến | AP | Phía áp suất cao: Phía áp suất trực tiếp / Phía áp suất thấp: Riêng biệt | ||||
| PA | High pressure side: Separate / Low pressure side: Direct | |||||
| PP | High pressure side and Low pressure side: Separate | |||||
| 5.Công suất định mức | 005 | 50kPa | ②Display/calibration range should be selected between A and B | |||
| 010 | 100kPa | ②Display/calibration range should be selected between C and D | ||||
| 020 | 200kPa | ②Display/calibration range should be selected between E and F | ||||
| 030 | 300kPa | ②Display/calibration range should be selected between G and H | ||||
| 050 | 500kPa | ②Display/calibration range should be selected between J and K | ||||
| 100 | 1000kPa | ②Display/calibration range should be selected between L and M | ||||
| High Pressure Side | ||||||
| 6.Cổng áp suất Loại/kích thước |
F1 | ISO Đầu nối 1.5S | ||||
| F2 | ISO Đầu nối 2S | |||||
| F3 | ISO Đầu nối 2.5S | |||||
| F4 | ISO Đầu nối 3S | |||||
| F6 | ISO Đầu nối 4S | |||||
| V50A | VARIVENT® DN50 | |||||
| V65A | VARIVENT® DN65 | |||||
| V80A | VARIVENT® DN80 | |||||
| V100A | VARIVENT® DN100 | |||||
| R1 | ISO Cap-nut 1.5S with Hexaganal nut (HEX61) | |||||
| R2 | ISO Cap-nut 2S with Hexaganal nut (HEX76) | |||||
| M0 | Loại gắn vít đơn Vòng chữ O chuyên dụng Kèm theo 1 chiếc | |||||
| M1 | With JIS20K50A flange Dedicated O-ring 1 pc attached | |||||
| M2 | With JIS20K80A flange Dedicated O-ring 1 pc attached | |||||
| 7. Cổng áp suất material | Blank | SUS316L (Standard type) |
Electrolytic polish (Rz0.7µm, Ra0.2µm) |
to all the rated apacity (⑤) to all the type and size (⑥⑨) |
||
| HS1 | Equivalent to Hastelloy C-276 (Option) |
Electrolytic polish (Rz0.7µm, Ra0.2µm) |
Select from the Công suất định mức of 300, 500, 1000kPa (⑤) Select from the type and size of F1, F2, F3, M0 (⑥⑨) |
Áp suất âm và áp suất hỗn hợp không được hỗ trợ | ||
| J4L | SUS329J4L (Option) |
Đánh bóng (#400) |
||||
| 8.Connect to Amplifier | A | Direct | ||||
| P□□ | Length specification of a separate cable (1–40m) |
|||||
| Low Pressure Side | ||||||
| 9.Cổng áp suất Loại/kích thước |
F1 | ISO Đầu nối 1.5S | ||||
| F2 | ISO Đầu nối 2S | |||||
| F3 | ISO Đầu nối 2.5S | |||||
| F4 | ISO Đầu nối 3S | |||||
| F6 | ISO Đầu nối 4S | |||||
| V50A | VARIVENT® DN50 | |||||
| V65A | VARIVENT® DN65 | |||||
| V80A | VARIVENT® DN80 | |||||
| V100A | VARIVENT® DN100 | |||||
| R1 | Đai ốc ISO 1.5S với đai ốc lục giác (HEX61) | |||||
| R2 | Đai ốc ISO 2S có đai ốc lục giác (HEX76) | |||||
| M0 | Loại gắn vít đơn Vòng chữ O chuyên dụng Kèm theo 1 chiếc | |||||
| M1 | With JIS20K50A flange Dedicated O-ring 1 pc attached | |||||
| M2 | With JIS20K80A flange Dedicated O-ring 1 pc attached | |||||
| 10.Vật liệu cổng áp suất | Blank | SUS316L (Standard type) |
Electro polish (Rz0.7µm, Ra0.2µm) |
to all the rated apacity (⑤) to all the type and size (⑥⑨) |
||
| HS1 | Equivalent to Hastelloy C-276 (Option) |
Electro polish (Rz0.7µm, Ra0.2µm) |
Select from the Công suất định mức of 300, 500, 1000kPa (⑤) Select from the type and size of F1, F2, F3, M0 (⑥⑨) |
Áp suất âm và áp suất hỗn hợp không được hỗ trợ | ||
| J4L | SUS329J4L (Option) |
Đánh bóng (#400) |
||||
| 11.Connect to Amplifier | A | Direct | ||||
| P□□ | Length specification of a separate cable (1–40m) |
|||||
