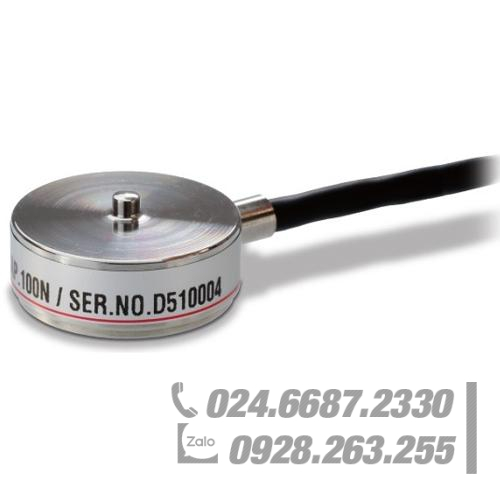

Cảm biến lực Load Cell dạng nén nhỏ gọn UNIPULSE UNLRS-200N

Cảm biến tải trọng dạng nén kích thước nhỏ với đường kính 20 mm và chiều cao 9.5 mm

– 　Dải đo 100 N/ 200 N
– 　Vật liệu chế tạo: Thép không gỉ
– 　Cảm biến tải trọng dạng nén kích thước nhỏ với đường kính 20 mm và chiều cao 9.5 mm
– UNLRS-FG: W/ Tấm gá để siết vít

Đặc tính kỹ thuật

Dòng ………… UNLRS-100N, UNLRS-100N-FG, UNLRS-200N, UNLRS-200N-FG

Dải đo định mức (R.C.) ………… 100 N, 200 N

Điện áp đầu rabiến đổi (R.O.) ………… Xấp xỉ 1 mV/V

Quá tải an toàn ………… 150% R.C.

Cân bằng Zero ………… ±20% R.O.

Hệ số phi tuyến ………… 0.3% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.3% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ 0 đến ………… 0 to ＋60℃

Khoảng nhiệt độ an toà ………… -10 to +60℃

Nhiệt độ ảnh hưởng đến zero ………… 2.0% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 1.0% R.O./10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 350 Ω

Điện trở ngõ ra ………… Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 2.5 V

Điện áp kích thích tối đa ………… 6 V

Trở kháng cách ly (DC50V) ………… 1000 MΩ hoặc hơn

Dây ………… φ3 4-Dây bọc dẫn có chia màu. Chiều dài 3 m Đầu cuối bọc chì 5 dây.

Mã màu dây ………… ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Đen Nối mass: Vàng

Vật liệu Cảm biến tải trọng ………… Thép không gỉ

Độ biến dạng ở mức ………… 0.01 mm

Tần số tự nhiên ………… 100N, 100N-FG: 21 kHz 200N, 200N-FG：25 kHz

Khối lượng ………… 100N：5 g 100N-FG：18 g 200N：5 g 200N-FG：18 g
