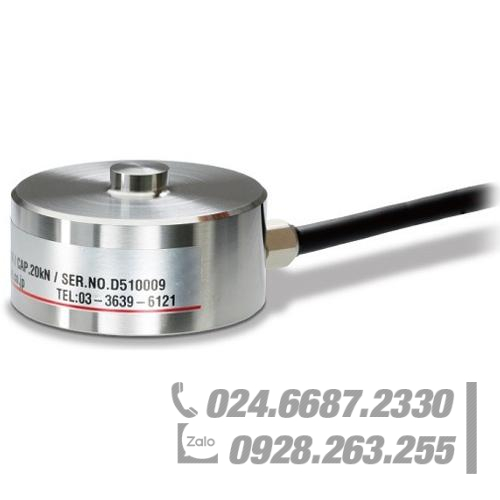

Cảm biến lực Load Cell dạng nén UNIPULSE UNGS-5KN

Cảm biến tải trọng dạng nén chế tạo từ thép không gỉ
– Dải đo 1 kN/ 2 kN/ 5 kN/ 10 kN/ 20 kN
– Vật liệu chế tạo: Thép không gỉ
– Kích thước và Dải đo nhỏ cho phép ứng dụng đa dạng.

Đặc tính kỹ thuật

Dòng ………. UNGS-1KN, UNGS-2KN, UNGS-5KN, UNGS-10KN, UNGS-20KN

Dải đo định mức (R.C.) ………… 1 kN, 2 kN, 5 kN, 10 kN, 20 kN

Điện áp đầu ra (R.O.) ………… 2 mV/V±1%

Quá tải an toàn ………… 150% R.C.

Cân bằng Zero ………… ±5% R.O.

Hệ số phi tuyến ………… 0.15% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.1% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… -10 to +60℃

Khoảng nhiệt độ an toàn ………… -20 to +80℃

Nhiệt độ ảnh hưởng đến zero ………… 0.1% R.O./10℃ hoặc dưới

TeNhiệt độ ảnh hưởng đến dải đo (span) ………… 0.1% R.O./10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 400 Ω

Điện trở ngõ ra ………… Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 10 V

Điện áp kích thích tối đa ………… 20 V

Trở kháng cách ly (DC50V) ………… 2000 MΩ hoặc hơn

Dây ………… φ6 4-Dây bọc dẫn có chia màu. Chiều dài 3 m. Đầu cuối bọc chì 5 dây.

Mã màu dây ………… ＋EXC: Đỏ ＋SIG: Trắng －EXC: Xanh Dương －SIG: Đen Nối mass

Vật liệu Cảm biến tải trọng ………… Thép không gỉ

Độ biến dạng ở mức ………… 1KN：0.040 mm 2KN：0.045 mm 5KN：0.040 mm 10KN：0.045 mm 20KN：0.050 mm

Tần số tự nhiên ………… 1KN：6 kHz 2KN：8 kHz 5KN：13 kHz 10KN：16 kHz 20KN：23 kHz

Khối lượng ………… 1KN：260 g 2KN：260 g 5KN：260 g 10KN：260 g 20KN：330 g
