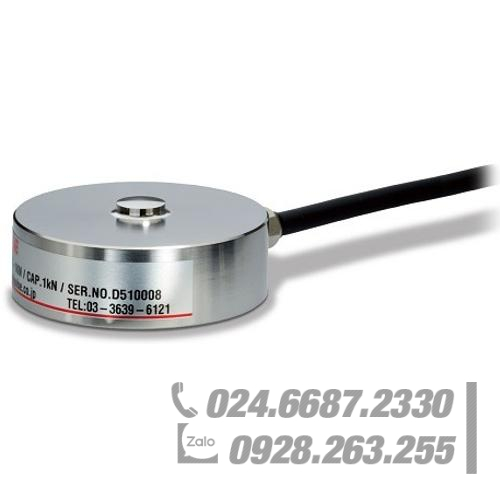

Cảm biến lực dạng nén UNIPULSE UNBF-1KN

Thiết kế nhỏ gọn và mỏng cho phép dễ dàng lắp đặt trên các thiết bị hiện có.
– Dải đo 300 N/ 500 N/ 1 kN/ 2 kN/ 3 kN/ 5 kN/ 10 kN/ 20 kN
– Thép không gỉ
– Thiết kế gọn nhẹ và mỏng cho phép dễ lắp lên các thiết bị có sẵn.

Đặc tính kỹ thuật

» UNBF-300N, 500N, 1KN, 2KN
» UNBF-3KN, 5KN, 10KN, 20KN

UNBF-300N, 500N, 1KN, 2KN

Dòng ………… UNBF-300N ………… UNBF-500N ………… UNBF-1KN …. …….. UNBF-2KN

Dải đo (RC) ………… 300 N ………… 500 N ………… 1 kN . ………. 2 kN

Điện áp đầu ra(RO) ………. 2 mV/V±0.5%

Quá tải an toàn ………… 150% RC

Cân bằng Zero ………… ±10% RO

Hệ thống số phi tuyến ………… 0,2% RO hoặc nhỏ hơn

Độ đệ ………… 0,2% RO hoặc nhỏ hơn

Hệ thống lặp lại số ………… 0,1% RO hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… -10 đến +60oC

Khoảng nhiệt độ an toàn ………… -20 đến +70oC

Ảnh hưởng nhiệt độ đến 0 …………. 0,1% RO/10oC hoặc dưới

Ảnh nhiệt độ ảnh hưởng đến phạm vi đo (span) ………… 0,1% RO/10oC hoặc dưới

Điện trở vào ………… Xấp xỉ 400 Ω

Điện trở ngõ ra ………. Xấp tĩnh 350 Ω

Điện ứng dụng khuyến khích ………… 10 V

Điện áp tối đa thích hợp ………… 20 V

Trở kháng cách ly (DC 50 V) ………… 1000 MΩ hoặc hơn

Dây ………… Dây φ6 4-Dây bọc dây có chia màu. Chiều dài 3 m. Đầu cuối dây 5 dây.

Mã màu dây ………… ＋EXC: Đỏ ＋SIG: trắng －EXC: Xanh dương －SIG: Đen Nối mass: Vàng

Vật liệu Loadcell ………… Thép không gỉ

Độ biến đổi ở cường độ ………… 0,060 mm ………… 0,040 mm ………… 0,040 mm … …….. 0,035mm

Tần số tự nhiên ………… 2,8 kHz ………… 3,6 kHz ………… 5,4 kHz …. …….. 7,8 kHz

Khối lượng ………… 400 g ………… 400 g ………… 400 g …… …… 400 g

UNBF-3KN, 5KN, 10KN, 20KN

Dòng ………… UNBF-3KN ………… UNBF-5KN ………… UNBF-10KN …. …….. UNBF-20KN

Dải đo (RC) ………… 3 kN ………… 5 kN ………… 10 kN . ………. 20 kN
