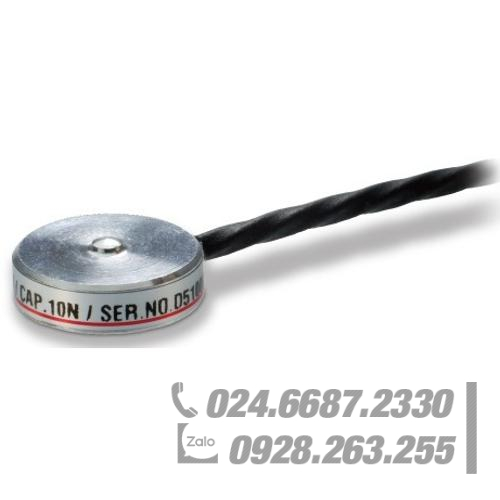

Cảm biến lực Load Cell dạng nén nhỏ gọn UNIPULSE UNCSR-5N

• Dải đo 5 N/ 10 N/ 20 N/ 50 N
• Vật liệu chế tạo: Nhôm (5 N/ 10 N), Thép không gỉ (20 N/ 50 N)
• Siêu “nhỏ gọn” – Cảm biến tải trọng dạng nén với đường kính 12 mm và chiều cao 4 mm
• UNCSR-FG: W/ có kèm tấm gá để siết vít

Đặc tính kỹ thuật

Mã ………… UNCSR-5N UNCSR-5N-FG UNCSR-10N UNCSR-10N-FG ………… UNCSR-20N UNCSR-20N-FG UNCSR-50N UNCSR-50N-FG

Dải đo định mức ………… 5 N, 10 N ………… 20 N, 50 N

Điện áp đầu ra ………… Xấp xỉ 1 mV/V

Quá tải an toàn ………… 150% R.C.

Cân bằng Zero ………… ±10% R.O.

Hệ số phi tuyến tính ………… 0.3% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.3% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… 0 to +50℃

Khoảng nhiệt độ an toàn ………… -10 to +60℃

Nhiệt độ ảnh hưởng đến zero ………… 2.0% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 1.0% R.O./10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 350 Ω

Điện trở ngõ ra ………… Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 2.5 V

Điện áp kích thích tối đa ………… 5 V

Trở kháng cách ly (DC50V) ………… 1000 MΩ hoặc hơn

Dây ………… φ3 4-Dây bọc dẫn có chia màu. Chiều dài 3 m Đầu cuối bọc chì 5 dây.

Mã màu dây ………… ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Đen Nối mass: Vàng

Vật liệu làm Cảm biến tải trọng ………… Nhôm ………… Thép không gỉ

Độ biến dạng theo Dải đo ở mức ………… 0.02 mm ………… 0.01 mm

Tần số tự nhiên ………… Xấp xỉ 2.3 kHz ………… 20N：27 kHz50N：42 kHz

Khối lượng ………… 5N：3 g, 5N-FG：5 g 10N：3 g, 10N-FG：5 g 20N：3 g, 20N-FG：9 g 50N：3 g, 50N-FG：9 g
