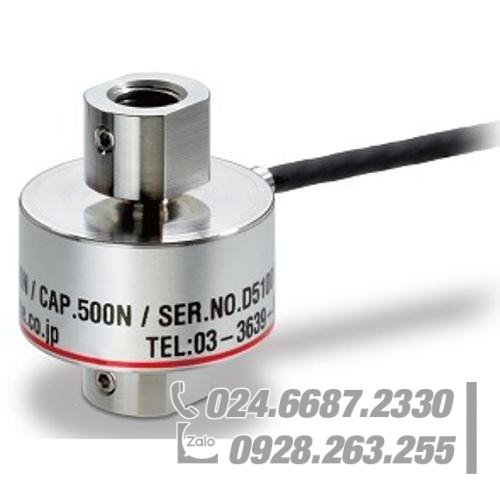

Cảm biến lực Load Cell dạng Kéo/Nén UNIPULSE UNCLB-500N

Cảm biến tải trọng kích thước nhỏ và nhẹ, dễ sử dụng cho cả ứng dụng Kéo và Nén
– Dải đo 500 N/ 1 kN/ 2 kN/ 5 kN
– Vật liệu chế tạo: Thép không gỉ
– Cảm biến tải trọng kích thước nhỏ và nhẹ, dễ sử dụng cho cả ứng dụng Kéo và Nén

Đặc tính kỹ thuật

Dòng ………… UNCLB- 500N ………… UNCLB-1KN ………… UNCLB-2KN ………… UNCLB-5KN

Dải đo định mức (R.C.) ………… 500 N ………… 1 kN ………… 2 kN ………… 5 kN

Điện áp biến đổi (R.O.) ………… Xấp xỉ 0.5 mV/V ………… Xấp xỉ 1 mV/V ………… Xấp xỉ 1.5 mV/V ………… Xấp xỉ 2 mV/V

Quá tải an toàn ………… 120% R.C. ………… 150% R.C.

Cân bằng Zero ………… ±10% R.O.

Hệ số phi tuyến ………… 0.5% R.O. hoặc nhỏ hơn ………… 0.15% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.5% R.O. hoặc nhỏ hơn ………… 0.15% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.3% R.O. hoặc nhỏ hơn ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… -10 đến +60 ℃

Nhiệt độ ảnh hưởng đến zero ………… -20 đến +70℃

Điện áp kích thích khuyến cáo ………… 0.5% R.O./10℃ hoặc dưới

Điện áp kích thích tối đa ………… 0.5% R.O./10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 350 Ω

Điện trở ngõ ra tối đa ………… Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 2.5 V ………… 10 V

Điện áp kích thích tối đa ………… 6 V ………… 15 V

Trở kháng cách ly (DC 50 V) ………… 1000 MΩ hoặc hơn

Dây ………… φ3 4-Dây bọc dẫn có chia màu. Dài 3 m. Đầu cuối bọc chì 5 dây. ………… φ6 4-Dây bọc dẫn có chia màu. Dài 5 m. Đầu cuối bọc chì 5 dây.

Mã màu dây ………… ＋EXC: Đỏ ＋SIG: Trắng －EXC: Xanh dương －SIG: Đen Nối mass: Dây trần (500N, 1kN, 2kN) Vàng (5kN)

Vật liệu Cảm biến tải trọng ………… Thép không gỉ

Độ biến dạng ở mức ………… 500N：0.01 mm 1KN：0.02 mm 2KN：0.03 mm 5KN：0.06 mm

Tần số tự nhiên ………… 500N：16 kHz 1KN：16 kHz 2KN：19 kHz 5KN：10 kHz

Khối lượng ………… 500N：85 g 1KN：85 g 2KN：85 g 5KN：500 g
