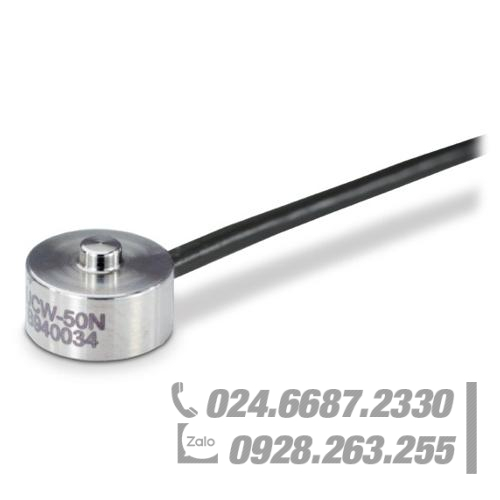

Cảm biến đo lực nén loại nhỏ gọn UNIPULSE UCW2-20N

UCW:Loại cảm biến đo lực nhỏ gọn với Đường kính 7 mm, chiều cao 4.5 mm
UCW2:Loại cảm biến đo lực nhỏ gọn với Đường kính 6 mm, chiều cao 3.5 mm

– 　Dải đo
UCW2:10 N/ 20 N
UCW:50 N/ 100 N/ 200 N/ 500 N
– 　Vật liệu chế tạo: Thép không gỉ

Dòng ………… UCW2-10N, UCW2-20N ………… UCW-50N, UCW-100N,UCW-200N, UCW-500N

Dải đo định mức (R.C.) ………… 10 N, 20 N ………… 50 N, 100 N, 200 N, 500 N

Điện áp đầu ra (R.O.) ………… Xấp xỉ 0.5 mV/V ………… Xấp xỉ 1 mV/V

Quá tải an toàn ………… 200% R.C.

Cân bằng Zero ………… ±20% R.O. ………… ±10% R.O.

Hệ số phi tuyến ………… 0.3% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.2% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… 0 đến +60℃

Khoảng nhiệt độ an toàn ………… -10 đến +70℃

Nhiệt độ ảnh hưởng đến zero ………… 1% R.O./10℃ hoặc dưới ………… 0.5% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 1% R.O./10℃ hoặc dưới ………… 0.5% R.O./10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 350 Ω

Điện trở ngõ ra ………… Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 2.5 V

Điện áp kích thích tối đa ………… 5 V

Trở kháng cách ly (DC50V) ………… 1000 MΩ hoặc hơn

Dây ………… φ1.6 4-Dây bọc dẫn có chia màu. Chiều dài 0.5 m Đầu cuối bọc chì 5 dây.

Mã màu dây ………… ＋EXC：Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Xanh dương Nối mass

Vật liệu làm Cảm biến tải trọng ………… Thép không gỉ

Độ biến dạng theo Dải đo ở mức ………… 0.003 mm ………… 50N：0.003 mm 100/200N：0.004 mm 500N：0.005 mm

Tần số tự nhiên ………… 10N：110 kHz 20N：140 kHz ………… 50N：110 kHz 100 đến 500N：120 kHz

Khối lượng ………… 1 g ………… 2 g
