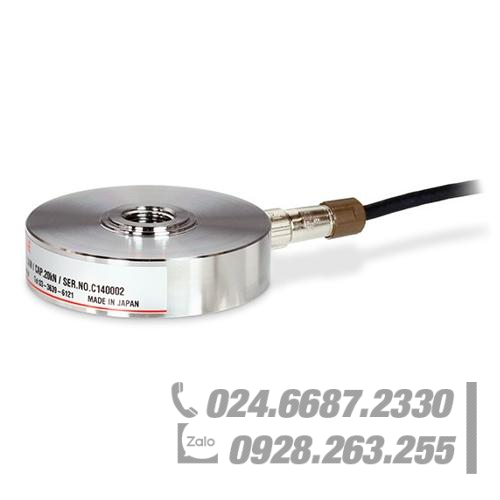

Cảm biến lực dạng kéo/nén & lỗ tâm UNIPULSE UCPI-2KN

・Lực ép: 1 kN、2 kN、5 kN、10 kN、20 kN、50 kN
・Lỗ bắt ren được đặt ở tâm
Có thể sử dụng cho hai chức năng đo lực Kéo & Nén
・Phù hợp cho việc lắp ráp vào các loại máy ép và các máy kiểm tra lực kéo& nén do kích thước mỏng
・Cáp có đầu nối dây. Thuận tiện cho việc kết nối.

Đặc điểm kỹ thuật

Mẹ ………… UCPI- 1KN ………… UCPI- 2KN ………… UCPI- 5KN …. …. UCPI- 10KN ………… UCPI- 20KN ………. UCPI- 50KN

Dải đo định mức ………… 1 kN ………… 2 kN ………… 5 kN ………… 10 kN ………… 20 kN ………… 50 kN

Tín hiệu đầu ra ………… xấp xỉ 2 mV/V

Quá tải an toàn ………… 150% R.C.

Cân bằng Zero ………… ±10% R.O.

Hệ số phi tuyến tính ………… 0.1% R.O. hoặc nhỏ hơn ………… 0.15% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.1% R.O. hoặc nhỏ hơn ………… 0.15% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Dải nhiệt độ làm việc ………… －10 to ＋60℃

Dải nhiệt độ an toàn ………… －20 to ＋70℃

Nhiệt độ ảnh hưởng đến zero ………… 0.1% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 0.1% R.O./10℃ hoặc dưới

Điện trở ngõ vào xấp xỉ ………… xấp xỉ 1000 Ω

Điện trở ngõ ra xấp xỉ ………… xấp xỉ 1000 Ω

Điện áp kích thích khuyến cáo ………… 10 V

Điện áp kích thích tối đa ………… 15 V

Trở kháng cách ly ………… 1000MΩ hoặc hơn

Cáp ………… Cáp mềm φ5 6 dài 3 m lõi 7 dây dẫn.

Vật liệu của Cảm biến tải trọng ………… Thép không gỉ

Độ biến dạng theo tỷ lệ ………… 0.05 mm ………… 0.06mm ………… 0.04mm ………… 0.05mm ………… 0.06mm

Tần số tự nhiên ………… 5 kHz ………… 7 kHz ………… 10 kHz ………… 13 kHz

Khối lượng ………… 350 g ………… 410 g ………… 630 g

Sơ đồ hệ thống dây điện
