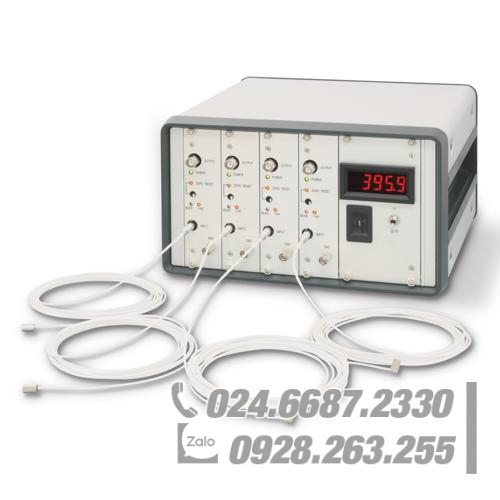

Cảm biến PS đa kênh UNIPULSE PS-III-4D

Cảm biến PS là cảm biến dịch chuyển có độ chính xác cực cao với độ ổn định và độ phân giải cao, áp dụng công nghệ điện dung độc đáo của chúng tôi. Nó đã nổi tiếng là cảm biến dịch chuyển với tính linh hoạt và giá cả tuyệt vời, được sử dụng để đo các thông số khác nhau như dịch chuyển, độ rung, hình dạng và vị trí.
Ngoài ra, xét đến môi trường toàn cầu, những sản phẩm đó không chứa Pb và tuân thủ tiêu chuẩn RoHS.
PS-IIIseries là phiên bản cuối cùng của dòng cảm biến PS, có nhiều chức năng khác nhau. Thích hợp không chỉ như một công cụ thí nghiệm cho R&D mà còn là thành phần tích hợp cho các thiết bị.

Nguyên tắc đo lường

Như thể hiện trong hình bên dưới, nguyên lý tụ điện bản song song được áp dụng cho cảm biến PS. Giả sử điện dung tĩnh điện giữa điện cực trung tâm và mục tiêu là “C”, độ tự cảm và khoảng cách giữa đầu dò và mục tiêu là “ε” và “g” và diện tích bề mặt điện cực trung tâm là “A”, khi đó, điện dung tĩnh điện có thể là được tính theo công thức sau:

Ngoài ra, bằng cách sử dụng nguồn điện có dòng điện không đổi như trong hình, điện áp đầu ra, được tính theo công thức sau, sẽ tương ứng với khoảng cách giữa cảm biến và đối tượng mục tiêu:

Để đạt được độ tuyến tính cao, điện trường song song thu được ở tâm điện cực bằng cách cân bằng mức điện thế của điện cực bảo vệ và điện cực trung tâm.

Các ứng dụng

Thông số kỹ thuật

PS-III được trang bị nhiều tính năng khác nhau như chức năng đặt lại điểm 0 một chạm, màn hình LED NEAR/FAR và khả năng hoạt động đa kênh, đồng thời có thể sử dụng nó cho nhiều ứng dụng.

Thông số kỹ thuật của bộ khuếch đại

Model ………… PS-III

Dải điện áp đầu ra tiêu chuẩn ………… 0 đến 10 V

Thiết bị đầu cuối đầu ra ………… Đầu nối BNC

Đặc tính tần số ………… DC đến 1 kHz

Phạm vi nhiệt độ hoạt động ………… 10 đến 40oC

Điện áp hoạt động ………… AC 100 V (có bộ đổi nguồn AC đi kèm)

“□□” trong biểu đồ sẽ được điền chiều dài đầu dò (mm)

Model ………… Đường kính ngoài (mm) ………… Độ lệch (μm) ………… Phạm vi (μm) ………… Độ phân giải (nmrms) ………… Độ tuyến tính (%) ………… Chiều dài đầu dò (mm) . ………. Chiều dài cáp (m)

AX□□-30 ………… 4 ………… 10 ………… 30 …… …… 0,6 ………… ±0,05 ………… 5 10 30 ………… 2 ( tiêu chuẩn)

AX□□-50 ………… 10 ………… 50 ………… 1,0

AX□□-100 ………… 10 ………… 100 ………… 2.0

AY□□-50 ………… 6 ………… 10 ………… 50 …… …… 1.0

AY□□-100 ………… 10 ………… 100 ………… 2,0

AY□□-250 ………… 25 ………… 250 ………… 5,0

AY□□-500 ………… 50 ………… 500 ………… 10 …… …… ±0,1

AZ□□-500 ………… 12 ………… 50 ………… 500 …… …… 10 ………… ±0,05 ………… 10 30

AZ□□-1000 ………… 100 ………… 1000 ………… 20 …… …… ±0,1

Ví dụ về số thứ tự

Kích thước bên ngoài

Mẫu ………… PS-III-3N ………… PS-III-2D ………… PS-III -5N ………… PS-III-4D

Trạm đầu ra ………. BNC×3 ………… BNC×2 ………… BNC×5 … …….. BNC×4

Kích thước(mm) ………… 186W×152H×331D ………… 257W×152H×271D

Chỉ số ………… Không ………… Có ………… Không ………. .. Đúng

Số đặt hàng PS-III

Model bộ khuếch đại ………… Số kênh ………… Đèn báo

PS-III ………… 2 hoặc nhiều hơn ………… Có đèn báo・・・D

Không có chỉ báo・・・N

Trong trường hợp cần có chỉ báo 4 kênh

PS-III ………… – ………… 4 ………… D
