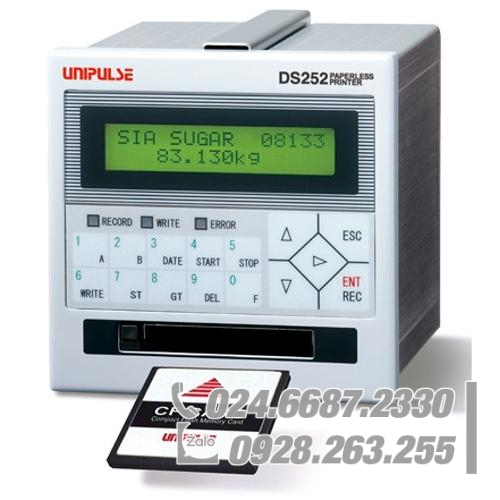

Bộ lưu trữ dữ liệu UNIPULSE DS252

DS252 là một bộ ghi dữ liệu có thể được kết nối với các bộ hiển thị cân nặng và bộ hiển thị số của Unipulse thông qua giao diện SI/ F (giao diện nối tiếp loại 2 dây). Dữ liệu hiển thị có thể được ghi ở định dạng CSV trong thẻ CF, điều này sẽ tạo điều kiện cho việc phân tích dữ liệu trên PC của bạn. Ngoài ra, dữ liệu của nhiều loại thiết bị có thể được in qua đầu vào BCD hoặc giao diện RS-232C.

Tính năng

DS252 là một máy in không giấy có thể dễ dàng kết nối với các bộ hiển thị cân và hiển thị số của Unipulse thông qua giao diện SI/ F *.
Ghi dữ liệu định dạng CSV vào thẻ CF! Phân tích dữ liệu dễ dàng trên PC của bạn.* SI/F: giao diện nối tiếp tiêu chuẩn được tích hợp trong bộ hiển thị của Unipulse, cho phép kết nối tối đa 3 thiết bị ngoại vi bên ngoài.

Ghi hàng loạt trong thẻ CF

Dữ liệu trọng lượng/ tải của bộ hiển thị hoặc dữ liệu thống kê DS252 có thể được ghi lại hàng loạt trong Thẻ CF.
Dữ liệu tương đương với lượng dữ liệu có thể in trên 200 cuộn * giấy cuộn có thể được ghi lại trong thẻ CF 64 MB.
Ngay cả khi không có thẻ CF, dữ liệu tương đương với lượng dữ liệu có thể in trên 1 cuộn * hoặc nhiều giấy cuộn hơn có thể được ghi lại trong bộ nhớ trong DS252.* So với máy in Unipulse M252A (có thể in 8000 hàng trên 1 cuộn giấy)

Dữ liệu lưu dưới định dạng CSV

Dữ liệu có thể được ghi ở định dạng CSV dễ xử lý và có thể chỉnh sửa bằng Microsoft Excel hoặc các ứng dụng khác.

Chức năng bảng mã

DS252 đã được cài đặt sẵn với một số có 2 chữ số cho mỗi loại mã của nó. Tính năng này cho phép mã được đăng ký trong số các mã được đặt trước bằng cách chỉ nhập số có 2 chữ số bằng phím chọn ở mặt trước hoặc thông qua một tùy chọn kết nối. Mã có thể sử dụng các ký tự chữ và số, katakana và/ hoặc ký hiệu cho tối đa 6 ký tự hoặc chữ số. Lên đến 32 mã có thể được phân loại và theo đuôi trong mỗi kênh.

Hàm tính toán thống kê cấp cao

DS252 được cài sẵn một hàm tính tổng tổng, tổng trừ, tối đa, tối thiểu, trung bình hoặc độ lệch chuẩn của dữ liệu được ghi. Đồng thời, DS252 có thể nắm bắt phạm vi biến đổi dữ liệu bằng chức năng phân phối tần số.

Thao tác đơn giản & đăng ký bảng mã qua PC

・Vì các mục cài đặt được hiển thị trên màn hình LCD, có thể dễ dàng thực hiện cài đặt bằng phím ở mặt trước trong khi xem màn hình. ・Các mã DS252 có thể được lưu trong Thẻ CF. Và ngược lại, mã được lưu trong Thẻ CF có thể được ghi vào bộ nhớ trong của DS252. Vì quá trình đăng ký mã khó chịu này cũng có thể được thực hiện trên PC, nên hoạt động thực ra lại rất tiện lợi.

Giao diện tùy chọn

Về cơ bản, giao diện SI/ F được cài đặt sẵn giúp tiết kiệm. Tuy nhiên, còn có giao diện tùy chọn, như giao diện đầu vào RS-232C và BCD. Cùng với đó, dữ liệu từ các loại thiết bị có thể được ghi lại. Bằng cách nhập thông qua phím chọn phía trước, dữ liệu khối lượng tương ứng với mã có thể được ghi lại trong cả kênh A và kênh B. Tên của từng mã dữ liệu của kênh A cũng có thể được nhập thông qua giao diện tùy chọn.

Tên của từng phần

Đặc điểm kỹ thuật

Khe thẻ

Đặc tính thẻ ………… thẻ CF (Dạng I hay Dạng II)

Nguồn cấp ………… 5V

Dung lượng thẻ hỗ trợ ………… Tối đa 512 MB (FAT16)

Cài đặt thư mục

Định dạng Tập tin ………… Tập tin chữ định dạng CSV

Tên Tập tin ………… ddhhmmss.csv (dd:ngày, hh:giờ, mm:phút, ss: giây)

Tạo thời điểm lưu ………… Trong quá trình tổng hoạt động (GT) hoặc tại thời điểm ngẫu nhiên

Phương thức lưu dữ liệu

………… ･ Nhập phím REC ･ Nhập từ ngõ vào bên hông (chân tín hiệu REC ) ･ Nhập lệnh tự ghi (qua SI/F, RS-232C) ･ Tự ghi bởi cài đặt nội (1 đến 9999 giây.)

Phương thức ghi dữ liệu

………… ･ GHI→nhập phím ENT ･ GT→Nhập phím ENT ･ Nhập tín hiệu từ ngõ vào bên hông (tín hiệu WRITE ) ･ Nhập tín hiệu từ ngõ vào bên hông (Tín hiệu GT) ･ Trong trường hợp bộ nhớ bị đầy ･ Đặt sẵn bộ đếm tối đa cho mỗi mã ･ Cài đặt thời gian

Chi tiết dữ liệu đã lưu

………… Ngày, Giờ, Giá trị nhập, Đơn vị, Trạng thái, Tên mã (6-ký tự), Đếm (1 đến 9999 số đếm), Tổng trừ (9-chữ số), Tổng tổng (9-chữ số), Tổng tập, Giá trị lớn nhất, Giá trị nhỏ nhất, Trung bình, Chia chuẩn, Khoảng (Tối đa-Tối thiểu), Phân chia tần số, Lỗi, Kết thúc

Các chức năng

………… Ghi Tổng tổng/ Tổng trừ, Tổng Tập, Dạng phân loại mã, Xóa ghi, Kết thúc ghi, Ghi nội, ghi tất cả

Phần cài đặt

Phương thức cài ………… Phím nhấn phía trước

Phần hiển thị

Hiển thị Chính ………… 16-ký tự x 2-hàng, Chiều cao chữ 4.3 mm

Màn hình phụ ………… LED x 3 LƯU (màu xanh): Đang ghi dữ liệu GHI (màu xanh): đang ghi vào thẻ nhớ ERROR (Đỏ): hiển thị lỗi

Đồng hồ nội

………… Độ chính xác: ±1 phút thêm/mất mỗi tháng (25℃)

Tín hiệu ngoài

………… ･ Kênh A: (1)COM, (2)REC, (3)WRITE, (4)ST, (5)GT, (6)SI/F, (7 )SI/F ･ Kênh B: (8)COM, (9)REC, (10)WRITE, (11)ST, (12)GT, (13)SI/F, (14)SI/F

Giao diện (*Liên quan đến tùy chọn, Chỉ 1 chức năng có thể được lắp.)

SIF ………… SI/F 2-dây tín hiệu nối tiếp (Tiêu chuẩn) …Đây là ngõ xuất tín hiệu nối tiếp đơn giản của Unipulse-như một máy in, hiển thị ngoại vi, v.v..

BCI ………… BCD Giao diện nhập dữ liệu dạng song song (tùy chọn) …Giao diện song song để nhận các giá trị cài đặt từ các thiết bị bên ngoài.

232 ………… RS232C giao diện kết nối (tùy chọn) …Dữ liệu khối lượng, các kiểu trạng thái khác nhau, và các giá trị cài đặt khác nhau có thể ghi được, thay đổi, và đọc bởi tập lệnh từ máy tính chủ.

Hiển thị chung

Nguồn ………… DC24V±15%

Nguồn tiêu thụ ………… tối đa 150mA

Dòng tối đa ………… 10A (800μsec(thông thường))

Điều kiện hoạt động ………… Nhiệt độ: Khoảng nhiệt độ hoạt động: 0℃ đến +40℃; Nhiệt độ lưu trữ: -20℃ đến +70℃ Độ ẩm:85%RH hoặc thấp hơn (không tạo sương)

Kích thước ………… 96(W)×96(H)×110(D) mm

Khối lượng ………… Xấp xỉ 0.8kg

Đính kèm

Tua vít nhỏ ………… 1

Đầu nối BCD ………… 1 (nếu có tùy chọn BCD)

Hướng dẫn vận hành ………… 1
