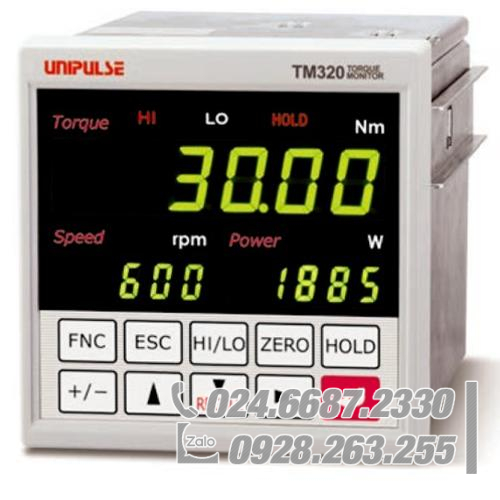

Bộ hiển thị mô men cho UTMII/UTMV/UTMIII UNIPULSE TM320

Trang bị với hiển thị kết nối dữ liệu của UTMIII và chức năng so sánh*1.
Mômen, tốc độ quay và công suất*2 được hiển thị đồng thời.
Phương pháp so sánh giới hạn trên/dưới với các chức năng giữ.
Chức năng lưu dữ liệu.
Khối cung cấp nguồn cho UTMII/UTMV/UTMIII.
*1 Giao diện RS-485
*2 Công suất(W) = 2πxMô men(Nm)xTốc độ quay(v/p)/60

Đặc tính kỹ thuật

Cảm biến đầu vào Mô-men (đầu vào điện áp)

Trở kháng đầu vào ………… 1 MΩ

Dải tín hiệu đầu vào ………… -10 to +10 V (UTMIII) Input resistance 1 MΩ or more -5 to +5 V (UTMII/UTMV) Input resistance 1 MΩ or more

Độ chính xác ………… phi tuyến tính: trong khoảng 0.02%/FS±1 digit Chênh lệch về 0: Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain: Trong khoảng 0.01%/℃

Bộ chuyển đổi A/D ………… Mức:16000 lần/ giây ･ Độ phân giải：24 bit (nhị phân)　　khoảng ・1/30000 đối với điện áp 10 V

Bộ lọc tương tự ………… BPASS,3 Hz ~ 1 kHz

Đầu ra áp điện áp ………… Điện áp đầu vào (cho kiểm tra điểm)

Ngõ vào xung cho tín hiệu tốc độ quay (Cực thu mở)

Tần số đầu vào tối đa ………… Dựa trên UTMII/UTMV/UTMIII

Tần số đầu vào tối thiểu ………… 15, 10, 5, 3, 2vòng trên phút (khi tốc độ xung là 4 ppr) 60, 40, 20, 12, 8 vòng trên phút (khi tốc độ xung là 1 ppr)

Độ rộng xung nhỏ nhất được phát hiện ………… 50 μs

Cấu hình mạch ………… không điện áp đầu vào ( khác loại thông dụng) Kết nối nguồn mở (Ic = khoảng. 10 mA)

Ngõ vào xung cho tín hiệu tốc độ quay(Cảm biến quang tương thích với RS-422A) (Tùy chọn cho UTF)

Tần số đầu vào tối đa ………… Dựa trên UTF

Cấu hình mạch ………… Cảm biến quang tương thích với RS-422A

Phần hiển thị

Hiển thị ………… Màn hình chính: Chiều cao ký tự 15mm Hiển thị số bằng đèn LED xanh 7 đoạn (ký hiệu 5 chữ số) Màn hình phụ: Chiều cao ký tự 8 mm Hiển thị số bằng đèn LED xanh 7 đoạn (5 chữ số)

Giá trị được hiển thị ………… Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999: Dấu trừ trên chữ số có nghĩa nhất Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999: Dấu trừ trên chữ số có nghĩa nhất

Điểm thập phân ………… 0, 0,0, 0,00, 0,000 (Chỉ có mô-men xoắn và công suất. Không có tốc độ quay)

Tần số hiển thị ………… Có thể chọn từ 3, 6, 13 và 25 lần/ giây.

Hiển thị trạng thái ………… HI/ LO/ GIỮ

Giữ mẫu ………… mẫu, đỉnh, đáy, P-P, trung bình Cài đặt chức năng giữ (Tất cả các phần ・Tín hiệu ngoại vi・Tín hiệu ngoại vi + thời gian・Mức+ thời gian)

Phần tín hiệu I/O ngoại vi

Đầu vào ngoại vi (4) ………… Điều khiển giữ/ Thiết lập lại giữ/ Điểm không kỹ thuật số/ Xóa dữ liệu ghi Mạch đầu vào tiếp điểm khô (trừ loại phổ biến), Ic 10 mA trở xuống

Đầu ra ngoại vi (13) ………… so sánh giới hạn HI/LO (cảnh báo HI・HI・OK・LO・cảnh báo LO)/ Hoàn thành việc giữ/ RUN/ Ngõ ra định thời/ hiển thị giá trị tuyệt đối Mạch đầu ra Open-collector (loại sink), Vceo ＝ 30 V (tối đa) Ic 30 mA (tối đa)

Giao tiếp ………… SIF: Giao tiếp nối tiếp 2 dây BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn) 232: Giao tiếp truyền thông RS-232C (Tùy chọn) D3V: Ngõ ra điện áp chuyển đổi D/A (3ch) (Tùy chọn) DAV: Đầu ra điện áp chuyển đổi D/A (Tùy chọn) DAI: Đầu ra dòng điện của bộ chuyển đổi D/A (Tùy chọn) USB: Giao tiếp USB (Tùy chọn) * Chỉ có một tùy chọn có thể được cài đặt.

Vận hành chung

Nguồn điện áp ………… DC 24 V±15%

Công suất tiêu thụ ………… tối đa 8 W

Điều kiện hoạt ………… động: -10 đến +50℃ lưu kho-40 đến +80℃ Độ ẩm 85% RH or less (Không ngưng tụ)

Kích thước ………… 96(W)×96(H)×138(D) mm ( Không bao gồm phần nhô ra)

Kích thước màn hình ………… 92×92(+1-0) mm

Khối lượng ………… khoảng 1.2 kg

Chứng chỉ CE ………… EMC số EN61326-1

Kèm theo

………… Kết nối đầu vào/đầu ra I/O ngoại vi･･････1 Cáp nguồn AC 3 m (có đầu nối không hàn) * ･････ 1 Cáp kết nối cho UTMII/UTMV 2 m･･････1 Unit seal･･････1 Đầu nối cho đầu ra BCD (với tùy chọn đầu ra BCD) ････ 1 Công cụ thao tác (Với tùy chọn bộ chuyển đổi D/A (3ch)･･････1 Tua vít mini (với tùy chọn bộ chuyển đổi D/ A) ････ 1 Hướng dẫn vận hành･･････1 * Dây đầu vào AC kèm theo được dùng cho nguồn điện AC 100 V tại Nhật Bản.
