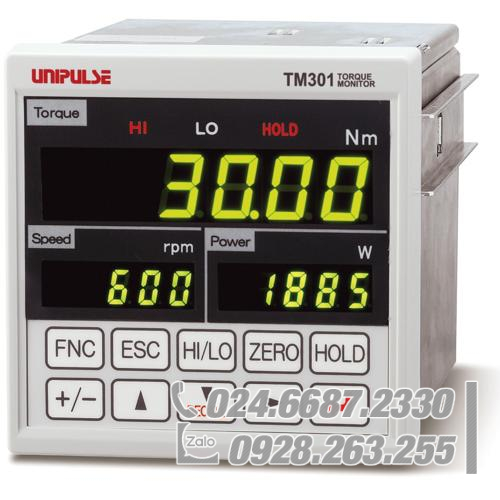

Bộ hiển thị mô men cho UTMII/UTMV UNIPULSE TM301

Màn hình giám sát mômen xoay – loại tiêu chuẩn, đơn giản và dễ sử dụng

Mô-men, tốc độ quay và công suất đều được hiển thị.
Màn hình giám sát mômen xoay cho UTMII/UTMV.
Mômen, tốc độ quay và công suất* được hiển thị đồng thời.
Phương pháp so sánh giới hạn trên/dưới với các chức năng giữ.
Chức năng lưu dữ liệu.
Dễ dàng kết nối với UTMII/UTMV bằng một sợi cáp.
Khối cung cấp nguồn cho UTMII/UTMV.

Đặc tính kỹ thuật

Cảm biến đầu vào Mô-men (đầu vào điện áp)

Trở kháng đầu vào ………… 1 MΩ

Dải tín hiệu đầu vào ………… ±5 V

Độ chính xác ………… phi tuyến tính: trong khoảng 0.02%/FS±1 digit Chênh lệch về 0: Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain: Trong khoảng 0.01%/℃

Bộ chuyển đổi A/D ………… Mức:300 lần/ giây ･ Độ phân giải：24 bit (nhị phân)　　khoảng ・1/30000 đối với điện áp 5 V

Bộ lọc tương tự ………… Bộ lọc thấp thấp (-6 dB/otc) lựa chọn từ 3 Hz, 30 Hz,300 Hz và 1 kHz.

Đầu ra áp điện áp ………… Điện áp đầu vào (cho kiểm tra điểm)

Cấp nguồn cho UTMII/UTMV

Điện áp cấp ………… DC 24 V* UTMII/UTMV lớn nhất

Đầu vào xung cho tốc độ quay (Đầu vào Open collector)

Tần số đầu vào tối đa ………… Phù hợp với tần số đầu ra của dòng UTMII/ UTMV

Tần số đầu vào tối thiểu ………… 15, 10, 5, 3, 2 vòng/ phút (khi tốc độ xung là 4 ppr) 60, 40, 20, 12, 8 vòng trên phút (khi tốc độ xung là 1 ppr)

Độ rộng xung nhỏ nhất được phát hiện ………… 50 μs

Cấu hình mạch ………… không điện áp đầu vào ( khác loại thông dụng) Kết nối nguồn mở (Ic = khoảng. 10 mA)

Phần hiển thị

Hiển thị ………… Màn hình chính: Chiều cao ký tự 15 mm Hiển thị số bằng đèn LED xanh 7 đoạn (ký hiệu 5 chữ số) Màn hình phụ: Chiều cao ký tự 8 mm Hiển thị số bằng đèn LED xanh 7 đoạn (5 chữ số)

Giá trị được hiển thị ………… Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999: Dấu trừ trên chữ số có nghĩa nhất Màn hình phụ:Tín hiệu 5 chữ số -19999 đến +99999: Dấu trừ trên chữ số có nghĩa nhất

Điểm thập phân ………… 0, 0.0, 0.00, 0.000 (Chỉ có mô-men xoắn và công suất. Không có tốc độ quay)

Tần số hiển thị ………… Có thể chọn từ 3, 6, 13 và 25 lần/ giây.

Hiển thị trạng thái ………… HI/ LO/ GIỮ

Phần cài đặt

Giới hạn mục cài đặt HI/LO ………… Giới hạn mục cài đặt HI/LO Giới hạn HI/ Giới hạn LO/ Giới hạn cảnh báo HI/ Giới hạn cảnh báo HO So sánh/ giữ: Lựa chọn chức năng so sánh/ Gần điểm 0/ Độ trễ/ Lựa chọn chức năng giữ/ Thời gian phát hiện/ Số mẫu trung bình/ Mức bắt đầu giữ. Hoạt động 1: Phát hiện chuyển động (Thời gian)/ Phát hiện chuyển động (giải)/Theo dõi điểm 0 (thời gian)/ Lựa chọn chức năng SI/F/ Hiển thị tần số/ Hiển thị ON/OFF. Hoạt động 2: Bộ lọc kỹ thuật số (mô-men)/ Bộ lọc Tương tự (mô-men)/ Dải chết/ Bộ lọc kỹ thuật số (tốc độ quay) Hiệu chuẩn: Chọn chức năng hiệu chuẩn 1(mô-men)/ Hiệu chuẩn điểm 0/ Hiệu chuẩn đầu vào tương đương/ Hiệu chuẩn tải thực tế/ Độ lệch kỹ thuật số/ Giới hạn điểm 0 kỹ thuật số/ Chọn chức năng hiệu chỉnh 2 (tốc độ quay/ công suất) Bảo vệ/ Khởi tạo: Bảo vệ cài đặt/Bảo vệ phím/ Khởi tạo/Mật khẩu/ Xóa dữ liệu ghi

Giữ mẫu ………… mẫu, đỉnh, đáy, P-P, trung bình Cài đặt chức năng giữ (Tất cả các phần ・Tín hiệu ngoại vi・Tín hiệu ngoại vi + thời gian・Mức+ thời gian)

Phần tín hiệu I/O ngoại vi

Đầu vào ngoại vi (4) ………… Điều khiển giữ/ Thiết lập lại giữ/ Điểm không kỹ thuật số/ Xóa dữ liệu ghi Mạch đầu vào tiếp điểm khô (trừ loại phổ biến), Ic 10 mA trở xuống

Đầu ra ngoại vi (12) ………… Torque HI/LO limit comparison (cảnh báo HI・HI・OK・LO・cảnh báo LO)/so sánh giới hạn HI/LO (cảnh báo HI・HI・OK・LO・cảnh báo LO)/ Hoàn thành việc giữ/ RUN Mạch đầu ra Open-collector (loại sink), Vceo ＝ 30 V (tối đa) Ic ＝ 30 mA (tối đa)

Giao tiếp ………… SIF: Giao tiếp nối tiếp 2 dây BCO: Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn) 232: Giao tiếp truyền thông RS-232C (Tùy chọn) D3V: Ngõ ra điện áp chuyển đổi D/A (3ch) (Tùy chọn) DAV: Đầu ra điện áp chuyển đổi D/A (Tùy chọn) DAI: Đầu ra dòng điện của bộ chuyển đổi D/A (Tùy chọn) USB: Giao tiếp USB (Tùy chọn) * Chỉ có một tùy chọn có thể được cài đặt.

Vận hành chung

Nguồn điện áp ………… AC 100 V đến 240 V (+10% -15%) (nguồn độc lập ) 50/60 Hz

Công suất tiêu thụ ………… 7 W typ.

Điều kiện hoạt ………… động: -10 đến +40℃ lưu kho-40 đến +80℃ Độ ẩm 85% RH or less (Không ngưng tụ)

Kích thước ………… 96(W)× 96(H)× 138(D) mm ( Không bao gồm phần nhô ra)

Kích thước màn hình ………… 92×92(+1-0) mm

Khối lượng ………… khoảng 1.0 kg

Kèm theo

………… Kết nối đầu vào/đầu ra I/O ngoại vi･･････1 Cáp nguồn AC 3 m (có đầu nối không hàn) * ･････ 1 Cáp kết nối cho UTMII/UTMV 2 m･･････1 Unit seal･･････1 Đầu nối cho đầu ra BCD (với tùy chọn đầu ra BCD) ････ 1 Công cụ thao tác (Với tùy chọn bộ chuyển đổi D/A (3ch)･･････1 Tua vít mini (với tùy chọn bộ chuyển đổi D/ A) ････ 1 Hướng dẫn vận hành･･････1 * Dây đầu vào AC kèm theo được dùng cho nguồn điện AC 100 V tại Nhật Bản.
