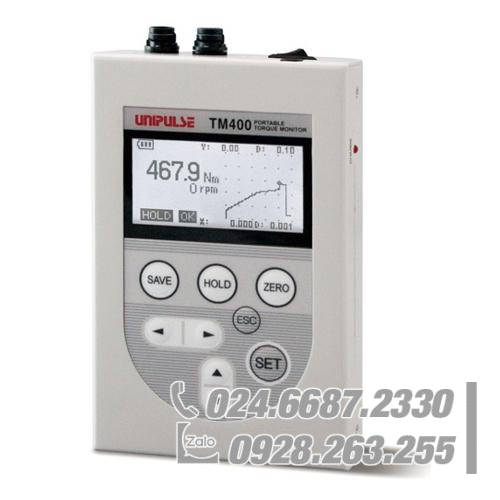

Thiết bị hiển thị mô-men di động cho UTMII/UTMV UNIPULSE TM400

Màn hình giám sát mômen – Loại di động với nguồn pin, nhỏ gọn và nhiều đặc tính

Đặc tính

Màn hình di động thuận tiện cho việc dùng UTMII/UTMV dễ dàng.
Lý tưởng cho việc hiệu chỉnh tại nhiều điểm tại công trường (sử dụng cùng với UTMII với tùy chọn ổ vuông )
Với nguồn pin, thiết bị có thể vận hành ngay cả khi không có nguồn ngoài.
Dễ dàng kết nối với UTMII/UTMV bằng một cáp.
Nguồn vận hành có thể cấp cho UTMII/UTMV. ( Cùng với một bộ mã hóa vòng quay tùy chọn )
Trích mẫu tốc độ cao 20 kS/s
Mômen & tốc độ quay và đường cong mômen-góc có thể giám sát.
Ghi dữ liệu với chức năng nhớ và USB.
Nhiều chế độ hiển thị: thời gian thực, biểu đồ, ghi dữ liệu ….
Chức năng giới hạn trên/dưới và giữ.
Thay đổi chế độ hiển thị bằng cách ấn nút ESC.

Thay đổi chế độ hiển thị bằng cách nhấn nút ESC

Đặc tính kỹ thuật

Đầu vào mô men (Điện áp vào)

Dải tín hiệu đầu vào ………… -5 đến +5 V Trở kháng đầu vào: từ 1 MΩ trở lên

Độ chính xác ………… phi tuyến tính: trong khoảnh 0.02% FS±1 digit Chênh lệch về 0: Trong khoảng 0.2 mV/℃ RTI Chênh lệch Gain: Trong khoảng 0.01%/℃

Bộ lọc tương tự ………… Bộ lọc thông thấp (-6 dB/oct.) lựa chọn từ 10　Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz

Bộ chuyển đổi A/D ………… ･ Mức:20000 lần/ giây ･ Độ phân giải：24 bit (nhị phân)　　khoảng ・ 1/30000 đối với điện áp 5 V

Tốc độ quay đầu vào (Xung thường mở)

Tần số đầu vào tối đa ………… Phù hợp với tần số đầu ra của dòng UTMII/ UTMV

Tần số đầu vào lớn nhất khoảng ………… 15 rpm

Độ rộng xung phát hiện tối thiểu ………… 50 μs

Cấu hình mạch đầu vào ………… Tiếp điểm khô (trừ các dòng thông dụng) Có thể kết nối Open collector Mức (Ic = khoảng. 10 mA)

Đầu vào Encoder (Xung Open collector)

Tần số đầu vào lớn nhất khoảng ………… 50 kHz

Phần hiển thị

Bộ hiển thị ………… 128 × 64 chấm LCD đơn sắc (diện tích hiển thị: 28 x 57)

Hiển thị dữ ………… liệu Mô-men, Tốc độ vòng quay, góc (số) Mô-men theo thời gian hoặc theo góc/ đường cong vị trí (Biểu đồ) Hiển thị trạng thái (cao, thấp, OK và giữ)

Giao tiếp

Giao tiếp ………… USB

Thông số kỹ thuật chung

Nguồn cấp ………… kết hợp pin dự phòng Thời gian hoạt động tối đa:5 giờ Bộ chuyển đổi AC

Điều kiện nhiệt ………… độ hoạt động: hoặt động -10 đến +40℃, nhiệt độ lưu kho -20 to +60℃ Độ ẩm 85% RH or less (Không ngưng tụ)

Kích thước ………… 88(W)× 140(H)× 35(D) mm (Không bao gồm phần nhô ra)

Khối lượng ………… khoảng .500 g

Chứng chỉ CE ………… EMC số EN61326-1 Tiêu chuẩn an toàn EN62311 Vui lòng yêu cầu cụ thể về chứng chỉ CE của sản phẩm khi bạn đặt hàng.

Kèm theo

………… Bộ chuyển đổi AC･･････1 Hướng dẫn vận hành･･････1 Cáp kết nối cho UTMII/UTMV･･････1 Cáp kết nói cho bộ đo góc UTMII2 m･･････1

Phụ kiện tùy chọn

Giới thiệu Model ………… Description

CA81-USB ………… Cáp USB miniUSB-Máy tính 1.8 m

CATM21-M ………… Cáp kết nối UTMII/UTMV 2 m

CATM51-M ………… Cáp kết nối UTMII/UTMV 2 m

CATM(R)21 ………… Cáp cho UTMIIkết nối bộ đo góc quay (Không kết nối ở một đầu) 2 m

CATM(R)21-M ………… Cáp kết nối cho bộ UTMIIđo góc quay 2 m

CATM(R)51-M ………… Cáp kết nối cho bộ đo góc quay UTMII 5 m

CN90 ………… Waterproof plastic connector for UTMII/UTMV

CN91 ………… Waterproof plastic connector for UTMII rotary encoder

TM400 AC CABLE EU ………… AC cable（For Europe）
