Dạng bộ hiển thị đồ họa/ cảm ứng UNIPULSE F372A

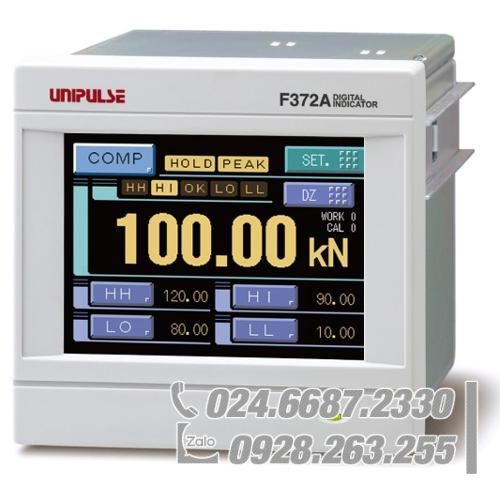

F372A là một bộ hiển thị kỹ thuật số được tích hợp với một cảm biến lực căng để có thể hiển thị các đại lượng vật lý như áp lực, tải trọng và mô men dưới dạng sóng. Nó có thể chụp ảnh trực quan ở dạng sóng các dao động của các đại lượng vật lý là cái mà ất khó để có thể thực hiện đố với các giá trị số. Tốc độ xử lý cao với tối đa 2000 lần trên một giây, đây là một giải pháp lý tưởng cho các biến động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI/LO, các chức năng giữ khác nhau và chức năng đánh giá. F372A là bộ hiển thị kỹ thuật số tốt nhất cho các máy phân loại và máy kiểm tra được sử dụng trong đánh gái kết quả của công việc lắp ráp và máy tự động.

Mã: 2351-10093 Danh mục: Cảm biến lực và đo lực Từ khóa: Cảm biến, UNIPULSE

Yêu cầu báo giá

Mô tả

F372A là một bộ hiển thị kỹ thuật số được tích hợp với một cảm biến lực căng để có thể hiển thị các đại lượng vật lý như áp lực, tải trọng và mô men dưới dạng sóng.
Nó có thể chụp ảnh trực quan ở dạng sóng các dao động của các đại lượng vật lý là cái mà rất khó để có thể thực hiện đố với các giá trị số.
Tốc độ xử lý cao với tối đa 2000 lần trên một giây, đây là một giải pháp lý tưởng cho các biến động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI/LO, các chức năng giữ khác nhau và chức năng đánh giá.
F372A là bộ hiển thị kỹ thuật số tốt nhất cho các máy phân loại và máy kiểm tra được sử dụng trong đánh gái kết quả của công việc lắp ráp và máy tự động.

Các đặc tính kỹ thuật

Các thay đổi trong đại lượng vất lý, cái mà không chỉ được nhận biết dưới dạng hiển thị số mà còn được hiển thị trực quan dưới dạng sóng.

Hiển thị dạng sóng

Các thay đổi trong đại lượng vất lý, cái mà không chỉ được nhận biết dưới dạng hiển thị số mà còn được hiển thị trực quan dưới dạng sóng.

Các chức năng so sánh mở rộng

Các điểm cần thiết dưới dạng sóng được đưa ra để làm các so sánh giới hạn HI/LO.
Hoạt động* được lựa chọn để thực hiện sự so sánh và đánh giá theo các thiết lập điều kiện khác nhau.
* 16 loại thiết lập cho một thao tác (các loại đặt giới hạn HI/LO, giá trị giữ) có thẻ được lưu giữ.
Các loại giữ
Mẫu, Đỉnh, Điểm trũng, P-P, Trung bình, Điểm uốn, Giá trị tối đa tương đối, Giá trị tối thiểu tương đối, Sai lệch tương đối.

Thiết lập các hạng mục
– Phần mở rộng (Đỉnh, Điểm trũng, P-P, Trung bình)
– Phần mở rộng + Quy định thời gian (Đỉnh, Điểm trũng, P-P, Trung bình)
– Phần cấp độ + Quy định thời gian (Đỉnh, Điểm trũng, P-P, Trung bình)
– Cấp độ (Đỉnh, Điểm trũng)

【Giữ kép】
Cụ thể hai loại chức năng giữ được kết hợp thực hiện đồng thời trong một phát hiện. Chế độ giữ (Hold) có thể được lựa chọn từ 26 chế độ hiển thị dưới đây.

【Trước khi so sánh giá trị】
Các so sánh giới hạn HI/LO của giá trị khác nhau giữa giá trị giữ đo được hiện tại và giá trị giữ đo được trước đó có thể được thực hiện.

【So sánh giá trị tương đối】
Sự so sánh giới hạn HI/LO của sự khác nhau (giá trị tương đối) giữa giá trị giữ A và giá trị giữ B có thể được thực hiện.

Đặc điểm kỹ thuật

PHẦN TƯƠNG TỰ

Điện áp kích thích ………… 10 V, 2.5 V±5% (tùy thuộc cài đặt) Dòng điện đầu ra: trong phạm vi 120 mA 4-dây (Lên tới bốn cảm biến lực 350 Ω có thể cùng kết nối)

Dải tín hiệu đầu vào ………… -3.0 to +3.0 mV/V

Độ chính xác ………… Phi tuyến tính: 0.02%/FS±1 digit (tại đầu vào 3.0 mV/V) Sự trôi điểm không: trong phạm vi 0.5 μV/℃ RTI Sự trôi hệ số: trong phạm vi 0.01%/℃

Lọc tương tự ………… Lọc thông thấp (-6 dB/oct.) Có thể lựa chọn 30, 100, 300, 1000 Hz

Mô-đun chuyển đổi A/D ………… TỐc độ: 2000 lần/ giây. Độ phân giải: 24 bit (nhị phân) Độ phân giải hiệu quả: Xấp xỉ 1/30000 – 3.0 mV/V đầu vào

Đầu ra giám sát tương tự ………… Mức đầu ra: Xấp xỉ 2 V trên 1mV/V của điện trở tải đầu vào: 2 kΩ hoặc lớn hơn.

PHẦN HIỂN THỊ

Bộ hiển thị ………… Mô-đun LCD TFT màu, 3.5 inch

Vùng hiển thị ………… 71(W) mm×53(H) mm

Cấu trúc điểm ………… 320×240 điểm

Giá trị đo được ………… 5 chữ số: -99999 đến +99999 Dấu: Dấu trừ là một ký tự có ý nghĩa.

PHẦN THIẾT LẬP

Các chức năng so sánh ………… Cài đặt giới hạn cao hơn Hi (HH), Cài đặt giới hạn thấp hơn (LL) , Cài đặt giới hạn trên (HI), Cài đặt giới hạn dưới (LO)

Thiết lập giữ (Hold) ………… Cài đặt Giữ Chế độ Giữ, mức bắt đầu phát hiện, thời gian phát hiện, Cấp điều kiện phát hiện, giá trị dịch chuyển điểm mẫu, cấp phát hiện điểm kết, số mẫu trung bình, độ dốc tối thiểu điểm uốn, thời gian dốc phía trước, giá trị loại bỏ điểm uốn, phát hiện điều kiện bắt đầu, số lượng tối thiểu tương đối, độ phóng đại tương đối

Thiết lập đồ thị ………… Cài đặt đồ thị Chế độ đồ thị, điểm bắt đầu trục Y (tải), điểm cuối trục Y (tải), điểm cuối trục X (thời gian), Cấp bắt đầu in, Căn thời gian nội, in điều kiện cấp bắt đầu

Thiết lập hiệu chuẩn ………… Bộ lọc kỹ thuật số, bộ lọc analog, thời gian chiếu sáng đèn nền, thay đổi ngôn ngữ, in SI/ F, phát hiện chuyển động, Bám zero, bộ lọc đầu ra màn hình, màu hiển thị của giá trị đo, chọn chức năng B5, thời gian chờ phát hiện B6 OFF, Thời gian chờ phát hiện B8 OFF, đo thay đổi ngõ vào công việc, kiểm soát thay đổi ngõ vào, mật khẩu.

Thiết lập vận hành ………… Bộ lọc kỹ thuật số, lọc tương tự, thời gian đèn nền chiếu sáng, thay đổi ngôn ngữ, in SI/F, phát hiện chuyển động, theo dõi điểm không, giám sát lọc đầu ra, hiển thị màu của giá trị đo, lựa chọn chức năng B5, thời gian chờ phát hiện B6 OFF, thời gian chờ phát hiện B8 OFF, thay đổi đầu vào phép đo, thay đổi đầu vào điều khiển, password.

Thiết lập RS-232C ………… Chế độ giao tiếp, baud rate, độ dài ký tự, stop bit, parity bit, delimiter, điều khiển dòng

Chức năng so sánh mở rộng ………… So sánh giá trị trước đó, so sánh giá trị tương đối

Chức năng giữ mở rộng ………… Giữ kép, thay đổi thiết lập lại tự động, cập nhật giá trị giữ, thay đổi kích hoạt mẫu, hủy điểm giữ tại DZ, thời gian giữ END

Chức năng đồ thị mở rộng ………… Hiển thị trước khi kích hoạt

Chức năng vận hành mở rộng ………… Đặc điểm bộ lọc số, thời gian trung bình tại định dạng đầu ra DZ, RUN

Lựa chọn mở rộng ………… Định dạng dữ liệu đầu ra BCD

CHỨC NĂNG GIỮ (HOLD)

………… 1) Mẫu, 2) Đỉnh, 3) Điểm trũng, 4) P-P, 5) Trung bình, 6) Điểm uốn, 7) Giá trị tối đa tương đối, 8) Giá trị tối thiểu tương đối, 9) Sai lệch tương đối, 10) Mẫu＆Đỉnh, 11) Mẫu＆Điểm trũng, 12) Mẫu＆P-P, 13) Mẫu＆Trung bình, 14) Mẫu＆Điểm uốn, 15) Mẫu＆Giá trị tối đa tương đối, 16) Mẫu＆Giá trị tối thiểu tương đối, 17) Mẫu＆Sai lệch tương đối, 18) Đỉnh＆Điểm trũng, 19) Đỉnh＆P-P, 20) Điểm trũng＆P-P, 21) Trung bình＆Đỉnh, 22) Trung bình＆Điểm trũng, 23) Trung bình＆P-P, 24) Giá trị tối đa tương đối＆Giá trị tối thiểu tương đối, 25) Giá trị tối đa tương đối＆Sai lệch tương đối, 26) Giá trị tối thiểu tương đối＆Sai lệch tương đối

CHỨC NĂNG SO SÁNH

………… Thiết lập giới hạn HH, LL, HI, LO

LỰA CHỌN GIÁ TRỊ HIỆU CHUẨN

………… Lưu tới 4 loại giá trị hiệu chuẩn có thể được hoán đổi.

TÍN HIỆU NGOẠI VI

Tín hiệu đầu ra ngoại vi (8 điểm) ………… Đầu ra so sánh HI/LO (HH, HI, OK, LO, LL)/ đẩu ra RUN, đầu ra cuối/ điểm cuối đồ thị Vce = 30 V (max), Ic = 30 mA (max)

Tín hiệu đầu vào ngoại vi (10 điểm) ………… Đầu vào lựa chọn nhiệm vụ/ đầu vào điều khiển giữ/ đầu vào chỉnh điểm không (DZ)/ đầu vào điều khiển điểm đồ thị/ đầu vào lựa chọn hiệu chuẩn Ic = 10 mA hoặc thấp hơn.

GIAO TIẾP

SIF ………… giao tiếp nối tiếp 2-dây

232 ………… giao tiếp truyền thông RS-232C

BCO ………… giao tiếp đầu ra dữ liệu song song BCD (Lựa chọn)

BSC ………… Giao diện ngõ ra dữ liệu song song BCD (loại nguồn chung) (tùy chọn)

DAV ………… Bộ chuyển đổi D/A đầu ra dạng điện áp (Lựa chọn)

DAI ………… Bộ chuyển đổi D/A đầu ra dạng dòng điện (Lựa chọn)

ODN ………… Giao tiếp DeviceNet (Lựa chọn)

CCL ………… Giao tiếp CC-Link (Lựa chọn)

ĐẶC ĐIỂM KỸ THUẬT CHUNG

Nguồn cấp ………… DC 24 V (±15％)

Mức tiêu thụ điện năng ………… 5 W typ.
