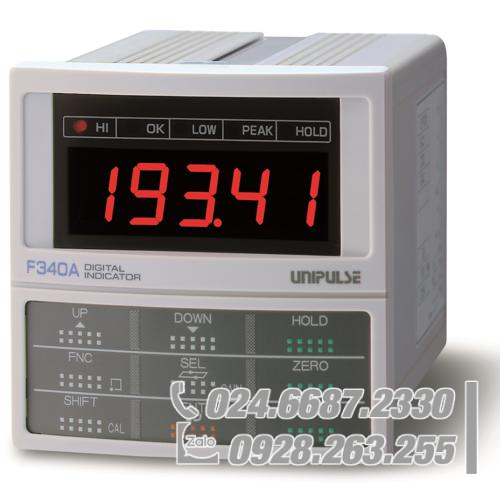

Bộ hiển thị số lắp dạng thanh cài DIN 96 UNIPULSE F340A

F340A là một bộ hiển thị số cho các cảm biến loại đo biến dạng đo áp lực, tải và mô-men xoắn. Và được sử dụng tốt nhất trong xác định Đạt/ không đạt được thực hiện bởi các thiết bị và máy kiểm tra tự động. F340A là một thiết bị được trang bị với kích thước DIN 96 vuông nhỏ gọn, chức năng giữ đỉnh/ mẫu và chức năng hiệu chuẩn dải đo cho phép hiệu chuẩn bằng cách nhập giá trị định mức của cảm biến mà không cần tải thực tế. Bộ hiển thị số này đã được sản xuất với giá cả phải chăng trong khi bao gồm tất cả các chức năng tiện lợi nhất cùng một lúc.

Mã: 2351-10090 Danh mục: Cảm biến lực và đo lực Từ khóa: Cảm biến, UNIPULSE

Yêu cầu báo giá

Mô tả

Thông số kỹ thuật

Phần Analog

Cảm biến điện áp kích thích ………… 10/2.5 V DC±10%; Dòng điện ngõ ra: trong vòng 30 mA

Vùng tín hiệu ngõ vào ………… -3.0 to +3.0 mV/V

Độ chính xác phi tuyến tính ………… trong vòng 0,02%/FS (ở đầu vào 3 mV/V) Trượt Zero: trong khoảng 0.5 μV/℃ RTI Trượt Gain: trong vòng 25 ppm/℃

Tốc độ chuyển đổi A/D ………… 100 lần/giây Độ phân giải: 16 bit (nhị phân)

Bộ lọc Analog ………… Được chọn từ 4 Hz, 10 Hz, 100 Hz, 3 kHz Bộ lọc thông thấp (-6 dB/oct.)

Chức năng giữ đỉnh (Phương pháp giữ tương tự tốc độ cao) ………… Ở đầu vào 3 mV/V: hiệu suất tốc độ phản hồi: xấp xỉ. 1 kHz (ở đầu vào sóng hình sin, bộ lọc tương tự 3 kHz) Độ chính xác: 0,1%FS trở xuống, Thời gian đặt lại: 50 μs trở xuống

Voltage output ………… Ngõ ra điện áp Điện áp Analog tỷ lệ với đầu vào cảm biến; Mức đầu ra: khoảng 2 V trên 1 mV/V ngõ vào

Ngõ ra SI/F ………… Dữ liệu ngõ ra: Giá trị hiển thị, trạng thái

Phần hiển thị

Display unit ………… Hiển thị đơn vị chiều cao ký tự Chữ số: ± 8.8.8.8.8 Giá trị hiển thị: -19999 đến +19999 Chấm thập phân: Vị trí hiển thị dấu thập phân có thể chọn

Display items ………… Các mục hiển thị Hiển thị trạng thái: Led đỏ 5φ: HI,OK, LOW, Đỉnh, GIỮ Tần suất hiển thị: có thể chọn từ 3, 6, 13 và 25 lần/giây.

Phần cài đặt

Setting items ………… Mục cài đặt Hiệu chuẩn: Hiệu chuẩn Zero/ dải đo (tải thực tế/ nhập dải đo hiệu chuẩn) Giới hạn HI, giới hạn LO, chế độ so sánh HI/ LO, độ trễ, bù kỹ thuật số, gần Zero, bộ lọc kỹ thuật số, bộ lọc Analog, phát hiện chuyển động, dò Zero, chế độ giữ, in tự động, in giá trị giữ, LOCK, tỷ lệ tối thiểu, tần số hiển thị, điện áp kích thích, tốc độ cập nhật dữ liệu BCD, RS-232C, cài đặt zero của bộ chuyển đổi D/A, cài đặt tỷ lệ đầy đủ của chuyển đổi D/A

Tín hiệu ngoại vi

External I/O signal ………… Tín hiệu I/O bên ngoài Ngõ ra rơle cho giới hạn HI (N/O), Ngõ ra rơle cho giới hạn LO (N/O), Trả về Zero, đầu vào giữ

Interface ………… Giao diện SIF: giao diện kết nối 2 dây 232 Giao diện RS-232C (tùy chọn) BCO Giao diện dữ liệu ngõ ra song song (Tùy chọn) DAV: Ngõ ra chuyển đổi điện áp D/A (tùy chọn) DAI: Ngõ ra chuyển đổi dòng điện D/A (tùy chọn) * Chỉ một tùy chọn có thể được lắp.

Vận hành chung

Power supply voltage ………… Nguồn điện áp 100 V đến 240 V AC (+ 10% -15%) (khoảng giao động), 50/60 Hz, 12 đến 24 V DC (±15%) (Vui lòng chỉ định khi đặt hàng.)

Năng lượng tiêu thụ ………… 15 W tối đa

Điều kiện hoạt động ………… Khoảng nhiệt độ hoạt động: -10 đến +40℃, Nhiệt độ cất giữ: -40 đến +80℃ Độ ẩm: 85%RH hoặc thấp hơn (không tạo hơi)

Kích thước ………… 96 (W) × 96 (H) × 135 (D) mm (Không bao gồm các phần kết nối

Kích thước cắt bản điện ………… 92×92(+1-0) mm

Khối lượng ………… xấp xỉ 0.9 kg

Dấu chứng nhận CE ………… EMC trực tiếp: EN61326-1 Tiêu chuẩn an toàn: EN61010-1, EN62311

Kèm theo Cáp nguồn ………… AC (mức danh nghĩa 125 A) 3 m * ×1 Đầu chuyển đổi nguồn AC 3P-2P 1 Tua vít nhỏ x1 Cáp cảm biến loại Ferrite x1 Cáp nguồn AC loại Ferrite * x1 Đầu nối BCD (Tùy chọn ngõ ra BCD được chọn) x1 Hướng dẫn vận hành x1 * Chỉ bao gồm cho loại dùng nguồn AC
