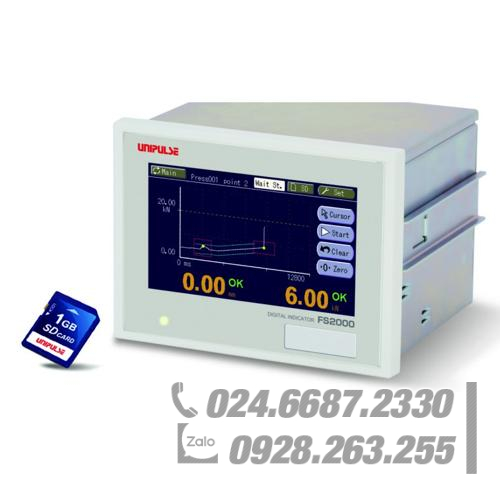

Bộ hiển thị hỗ trợ khe cắm thẻ SD và tốc độ lấy mẫu cao UNIPULSE FS2000

Bộ hiển thị hỗ trợ khe cắm thẻ SD và tốc độ lấy mẫu cao; Giải pháp tốt nhất cho chuẩn đoán OK/ NOK của ứng dụng lắp và dập ghép!! Khả năng đáp ứng cao 5kHz để sử dụng đầy đủ hiệu năng của Super Cell!! FS2000 là một bộ hiển thị kỹ thuật số được tích hợp với cảm biến đo biến dạng có thể hiển thị các đại lượng vật lý như áp suất, tải và mô-men xoắn ở dạng sóng. Nó có thể chụp trực quan ở dạng sóng các dao động về đại lượng vật lý ất khó thu được chỉ bằng các giá trị số. Với tốc độ 25000 lần mỗi giây để xử lý tốc độ cao, bộ này cũng lý tưởng cho các dao động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI/ LO, các chức năng giữ và chức năng phán đoán khác nhau. FS2000 có thể được sử dụng trong một loạt các ứng dụng như trong các hệ thống điều khiển được sử dụng trong điều khiển sản xuất, thiết bị tự động hoặc máy kiểm tra.

Mã: 2351-10084 Danh mục: Cảm biến lực và đo lực Từ khóa: Cảm biến, UNIPULSE

Yêu cầu báo giá

Mô tả

Bộ hiển thị hỗ trợ khe cắm thẻ SD và tốc độ lấy mẫu cao.

Giải pháp tốt nhất cho chuẩn đoán OK/ NOK của ứng dụng lắp và dập ghép !! Khả năng đáp ứng cao 5kHz để sử dụng đầy đủ hiệu năng của Super Cell !!

FS2000 là một bộ hiển thị kỹ thuật số được tích hợp với cảm biến đo biến dạng có thể hiển thị các đại lượng vật lý như áp suất, tải và mô-men xoắn ở dạng sóng. Nó có thể chụp trực quan ở dạng sóng các dao động về đại lượng vật lý rất khó thu được chỉ bằng các giá trị số. Với tốc độ 25000 lần mỗi giây để xử lý tốc độ cao, bộ này cũng lý tưởng cho các dao động giá trị hẹp và được trang bị chức năng so sánh giới hạn HI/ LO, các chức năng giữ và chức năng phán đoán khác nhau. FS2000 có thể được sử dụng trong một loạt các ứng dụng như trong các hệ thống điều khiển được sử dụng trong điều khiển sản xuất, thiết bị tự động hoặc máy kiểm tra.

Chuẩn đoán OK/NOK với 2 kênh cảm biến ngõ vào !!

Có thể thực hiện chuẩn đoán OK/ NOK cùng lúc với một loadcell và cảm biến dịch chuyển.

Chức năng so sánh & Giữ trong hiển thị dạng sóng.

So sánh biểu đồ
Chức năng này so sánh dạng sóng đo thực tế với dạng sóng giới hạn Cao/ Thấp thiết lập và sẽ đưa ra phán đoán NOK khi bất kỳ điểm nào vượt quá dạng sóng giới hạn Cao/ Thấp đã đặt trước.

Chuẩn đoán đa điểm
Chuẩn đoán OK/ NOK có thể được thực hiện trên nhiều điểm trong một quy trình. (ví dụ: Điểm bắt đầu và điểm kết thúc của quá trình lắp ép có thể được đánh giá tương ứng.) (Tối đa 5 điểm)

Ví dụ ứng dụng

Tăng cường khả năng sử dụng

Màn hình rộng 4.3 inch cho khả năng nhìn tuyệt vời
Cấu hình hiển thị chính có thể được chọn để giữ sao cho đơn giản nhất có thể bằng cách loại bỏ thông tin không cần thiết.

Màn hình hiển thị theo xu hướng ít cần bảo trì hơn.

Xu hướng của các giá trị dịch chuyển và giữ điểm 0 có thể được theo dõi để tìm ra bất kỳ sự bất thường nào để ngăn ngừa sự cố của máy.

Ngoài ra, các cài đặt chính có thể được đăng ký để người vận hành có thể so sánh với các cài đặt hiện tại để xem có sự khác biệt nào không.

Các mục đã thay đổi sẽ được làm nổi bật!

Các giá trị cài đặt chính và hiện tại được liệt kê để kiểm tra các mục cài đặt đã thay đổi một cách dễ dàng.
Các giá trị đặt có thể được chỉnh sửa trực tiếp trên danh sách mà không cần vào từng menu cài đặt.
* Ngoại trừ cài đặt so sánh dạng biểu đồ.

Dữ liệu đo đã được lưu (dạng sóng) trên thẻ SD có thể được hiển thị sau đó

Dữ liệu đo và giá trị cài đặt có thể được lưu trong thẻ SD. Dữ liệu có thể được chuyển đổi sang định dạng CSV dễ dàng để chỉnh sửa bằng Microsoft Excel.

Đặc điểm kỹ thuật

Đầu vào cảm biến cho tải trọng (Được cố định là đầu vào dạng cảm biến sức căng) (loại 6 dây)

Điện áp kích thích ………… DC 2.5, 5, 10Ｖ±10％（phụ thuộc vào các thiết lập） Dòng đầu ra: trong phạm vi 30 mA

Dải đầu vào tín hiệu ………… -2.0 to +2.0 mV/V

Độ chính xác ………… Phi tuyến tính: trong phạm vi 0.02%/FS±1 digit (tại đầu vào 2.0 mV/V) Sự trôi điểm không: Trong phạm vi 0.1 μV/℃ RTI Sự trôi hệ số: trong phạm vi 15 ppm/℃

Bộ lọc thông thấp ………… Có thể lựa chọn từ 10 đến 10 kHz（－6 dB/oct.） Có thể lựa chọn từ 2 đến 2 kHz ( ở tốc độ chuyển đổi A/D là 5000 lần/giây)

Bộ chuyển đổi A/D ………… Tốc độ: Có thể lựa chọn từ 25000 lần/giây, 5000 lần/giây Độ phân giải: 24 bit（nhị phân） Effective resolution: Approx. 1/20000 against 2.0 mV/V

Đầu vào cảm biến cho dịch chuyển (Đầu vào xung: Bộ điều khiển đường dây)

Tối đa. tần số đầu vào ………… 1 MHz

Phạm vi đếm nội bộ ………… Khoảng. 1.000.000

Bộ mã hóa quay thích ứng ………… Đầu ra: Đầu ra 2 pha loại tăng dần (đầu ra tín hiệu pha A/B) Cũng có khả năng đầu ra một pha (sử dụng đầu vào pha A. Tất cả các xung được tính là theo hướng cộng.) Thông số kỹ thuật mạch giai đoạn đầu ra: Trình điều khiển đường truyền (Dựa trên RS-422)

Đầu vào cảm biến, Đầu vào đa cảm biến (Tùy chọn: [MLT] hoặc [MLT2])

Đầu vào cảm biến tải (máy đo biến dạng)(6 dây) …Giống như tiêu chuẩn

Đầu vào cảm biến cho dịch chuyển (Đầu vào xung: cực thu hở) … Ngoài mạch đầu ra, thông số kỹ thuật là tiêu chuẩn [MLT]

Đặc điểm kỹ thuật mạch giai đoạn đầu ra ………… Bộ thu mở

Đầu vào cảm biến dịch chuyển (Đầu vào xung: bộ điều khiển đường truyền) … Giống như tiêu chuẩn [MLT2]

Điện áp đầu vào

Phạm vi đầu vào tín hiệu ………… -10 đến +10 V

Trở kháng đầu vào ………… Xấp xỉ. 1 MΩ trở lên

Độ chính xác ………… Phi tuyến tính: Trong vòng 0,02% FS±1 chữ số (ở đầu vào 10 V) Độ lệch 0: Trong vòng 0,2 mV/° RTI Độ lệch độ khuếch đại: Trong vòng 0,01%/°

Bộ lọc thông thấp ………… Có thể lựa chọn từ 10 Hz đến 10 kHz (-6 dB/oct.) (ở tốc độ chuyển đổi A/D 25000 lần/giây) Có thể lựa chọn từ 2 Hz đến 2 kHz (-6 dB/oct.) (ở tốc độ chuyển đổi A/D 5000 lần/giây)

Bộ chuyển đổi A/D ………… Tốc độ: Có thể lựa chọn từ 25000 lần/giây, 5000 lần/giây. Độ phân giải: 24 bit (nhị phân) Độ phân giải hiệu quả: Xấp xỉ. 1/20000 so với 10 V

Đầu ra điện áp tương tự ………… Mức đầu ra xấp xỉ 2 V trên đầu vào 1.0 mV/V Điện trở tải 2 kΩ hoặc cao hơn

HIỂN THỊ

Hiển thị ………… Mô-đun LCD màu TFT 4.3 inch Vùng hiển thị: 95.0×（W）×53.9（H）mm Cấu hình dot: 480×272 dot

Tần số hiển thị ………… Cố định 3 lần/giây

CHỨC NĂNG SO SÁNH VÀ ĐÁNH GIÁ

Chế độ so sánh đa điểm: 16 thiết lập (giá trị thiết lập) ………… Khả năng đánh giá lên tới 5 điểm giữ cùng một lúc. Mẫu, Đỉnh, Đáy, P-P, Giá trị lớn nhất tương đối, Giá trị nhỏ nhất tương đối, Điểm uốn, Trung bình, Kết thúc.

Chế độ so sánh dạng sóng 16 kênh (các giá trị thiết lập có thể được lưu giữ) ………… So sánh dạng sóng đo được thực tế với các dạng sóng thiets lập Hi/Lo. Dạng sóng đo được tổng thẻ sẽ được so sánh với các thiết lập Hi/Lo và nếu có bất kỳ sự vượt quá dạng sóng thiết lập, thì dạng sóng đo được là NOK.

Hysteresisspecifications ………… Multi-point comparison and waveform comparison are possible by measuring going/returning with one waveform. (Can choose go/return difference comparison) Number of drawing points: 1000 points for going, 1000 points for returning

Multi hold pointspecifications ………… Multi hold: 15 points Sampling speed: 5000 Hz

HỖ TRỢ BẢO TRÌ PHÒNG NGỪA

Hiển thị xu thế ………… Chỉ ra xu thế của dữ liệu đo để giúp tìm ra những bất thường sớm.

Thống kê ………… Sử dụng ít nhất 10000 dữ liệu đo được Hiển thị số đo lường, OK, NOK

Chụp màn hình ………… Lưu dữ liệu chụp màn hình dưới dạng dữ liệu bmp

Chỉnh sửa tên công việc ………… Tên công việc có thể được chỉnh sửa và hiển thị cho mỗi số công việc.

Hiển thị danh sách thiết lập ………… Đánh dấu các nội dung thiết lập được thay đổi được so sánh với các giá trị chuẩn.

Quản lý người dùng ………… Đăng nhập ID và Mật khẩu

ĐẦU VÀO/ĐẦU RA

Tín hiệu đầu ra ………… 16 điểm Đánh giá giữ (Tải, độ dịch chuyển)/ Quá tải/ Hoàn thành đo lường/ Đánh giá so sánh dạng sóng/ Tải trọng và độ dịch chuyển OK/ CPU OK/ Thẻ nhớ SD OK/ Đầu ra thời gian 1,2 Loại đầu ra: có thể lựa chọn loại Sink/ Loại Source (Loại Source là tùy chọn: [ISC]) Đầu ra transistor ON tại tín hiệu ON Để kết nối mọt đơn vị đầu vào như PLC, kết nối cổng chung dương (+) cho loại sink, và cổng chung âm (-) cho loại source Dải điện áp： 30 V Dải dòng điện： 30 mA

Đầu vào tín hiệu ………… 16 điểm Điểm không kỹ thuật số tải trọng/ Điều chỉnh độ dịch chuyển/ Điểm bắt đầu đo/ Điểm kết thúc đo/ HOLD1~5/ Khởi động lại/ Buộc đèn nền sáng/ Khóa màn hình cảm ứng/ Thay đổi tác vụ. Loại đầu vào: Có thể lựa chọn chung dương (+)/ Chung âm (-)(Chung âm (-) là tùy chọn: [ISC]) Để kết nối tới một transistor, kết nối với đầu ra loại NPN (loại sink) cho cổng chung dương (+) và đầu ra loại PNP (loại source) cho cổng chung âm (-).

GIAO TIẾP Chỉ có thể lắp đặt thêm một tùy chọn duy nhất

USB ………… Giao tiếp USB

ODN ………… Giao tiếp DeviceNet (tùy chọn)

CCL ………… Giao tiếp CC-Link (tùy chọn)

EIP ………… Giao tiếp Ethernet/IP (tùy chọn)

ETN ………… Giao tiếp Ethernet (tùy chọn)

PRT ………… Giao tiếp PROFINET IO (tùy chọn)

TÙY CHỌN

ISC ………… Bo mạch nguồn I/O

MLT ………… Multisensor input

MLT2 ………… Multisensor input

Special option
