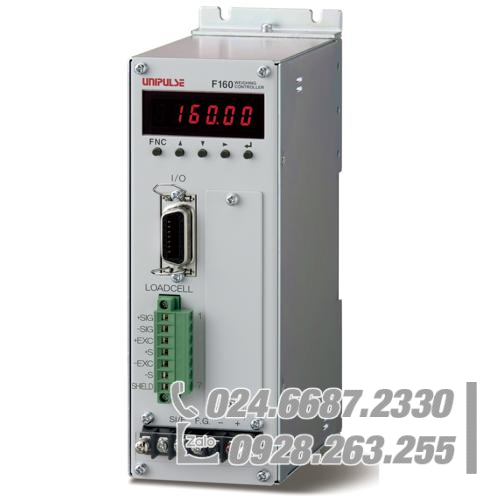

Bộ hiển thị tích hợp cho kết nối CC-Link UNIPULSE F160

F160 là bộ điều khiển cân lý tưởng để sử dụng trong không gian hạn chế chẳng hạn như bên trong bảng điều khiển. Ngoài bộ khuếch đại có độ chính xác cao được lắp đặt độ lệch cực thấp, nhiều chức năng có thông số kỹ thuật cao khác nhau như lấy mẫu tốc độ cao, chức năng tuần tự cân và điều khiển đầu vào-đầu ra thuận tiện cho máy cân tự động, được đóng gói trong một thân máy nhỏ gọn. .

Kích thước nhỏ gọn có thể thực hiện hợp nhất vào bảng điều khiển

67 (W) × 185 (H) × 120 (D) mm

Lấy siêu tốc độ mẫu và độ phân giải màn hình cao

Chuyển đổi A/D siêu tốc và khả năng xử lý kỹ thuật số mạnh mẽ 1000 lần/giây ..
Độ phân giải màn hình cao 1/10.000 được đảm bảo cho tất cả các ngõ vào vi phạm. (Nội bộ 1/40.000)

Low side slide

Độ trượt 0,1 μV/°C được phát hiện bằng cách sử dụng bộ kiếm đại đầu có độ chính xác cao cho tế bào tải. (Tiêu giá trị [Type]: 0,08 μV/°C)

Giao diện lý tưởng để kết nối với PLC

Tùy chọn giao diện có thể được chọn kết nối theo dạng CC-Link hoặc BCD.

Trang được hiển thị với bộ hiển thị nhỏ và cài đặt khóa

Thiết bị có thiết kế thu gọn, nhưng bao gồm phần hiển thị và các thiết bị cài đặt chính được trang web kiểm tra, theo dõi màn hình và cài đặt giá trị.
(Cài đặt từ máy chủ như PLC được thực hiện bằng cách gắn thêm kết nối giao diện tùy chọn tùy chọn.)

Chức năng cân bằng tự động

Cổng nhập và xuất chỉ có thể được kiểm soát trực tiếp bằng cách chọn phương thức cân bằng.
Hệ thống điều khiển siêu tốc và dây xích, không bị ảnh hưởng bởi PLC thời gian.

Các chức năng tự động trừ hỗ trợ trong việc cân bằng

-Tự động bù trừ tự do(nguồn cấp không ổn định): Biến động tự động thực tế là một trong những yếu tố chính của sai số cân được tự động bù.
-Bám Zero: Độ trôi điểm 0 của từ và dịch chuyển điểm 0 làm cho nhiệt độ biến động được tự động bù đắp.

Bộ lọc mạnh mẽ có thể được lựa chọn đặc tính

Trang bị bộ lọc Bessel thông tin thấp để loại bỏ các bậc thang cơ học và bộ lọc trung bình chuyển động để hạn chế giá trị giá trị.

Được phép gắn thiết bị gắn theo chiều ngang hoặc chiều dọc.

Giá đính kèm có thể được gắn theo chiều dọc hoặc chiều ngang.

Dạng cuối cùng của khối kết nối 2 có thể loại bỏ

Một khối kết nối đầu cuối loại vit, tiết kiệm không gian được sử dụng cho Loadcell kết nối phần. Loại hai mảnh thuộc tính cuối cùng được phép loại bỏ khỏi thiết bị chính.

Kỹ thuật số

Phần Analog

Điện áp thích ………… DC 10 V±5%, dòng điện ra trong vòng 120 mA Bộ điều khiển cảm biến (Có thể kết nối bài hát tối đa bốn ô tải 350.)

Dải điều chỉnh 0 ………… Chuẩn dải hiệu Zero đến độ dốc 2 mV/V ( Tự động điều chỉnh bởi tính toán số)

Độ lợi chuẩn dải ………… 0,3 đến 2,0 mV/V ( Tự động điều chỉnh theo phép tính số)

Cổng tín hiệu ………… 0,0 đến 2,0 mV/V

Độ nhạy ngõ vào thấp nhất ………… 0,3 μV/lần đếm

Độ chính xác cao ………… Phi tuyến tính tính: trong khoảng 0,01% FS (Loại 0,005%/FS Nhiệt độ bình thường) Độ trượt 0: trong khoảng 0,1 μV/°C RTI (Loại: 0,08 μV/°C) Độ tăng của thanh trượt: trong khoảng 15 ppm/°C (Loại: 7 ppm/°C)

Bộ lọc Analog ………. Bộ lọc thông thấp Bessel (-12 dB/oct.) Tần số cắt 2/ 4/ 6/ 8 Hz

Bộ chuyển đổi A/D ………… Tốc độ chuyển đổi A/D: 1000 lần/s. Độ phân giải: 24 bit (nhị phân)

Cài đặt phần mềm

Thông số cài đặt ………… – Final/ Set point 1/ Set point 2/ Bù (CPS)/ Quá/ Dưới/ Giới hạn trên/ Giới hạn dưới/ Gần 0/ Đặt giá trị bì – So sánh thời gian không được phép/ Thời gian chuẩn dự đoán/ Thời gian ngõ ra hoàn chỉnh/ Điều chỉnh thời gian cung cấp dữ liệu/ Tự động căn Zero/ Thời gian chuẩn dự đoán/ Hệ số bù trừ tự động/ Số lần bù trung bình động khoảng không ổn định/ bộ lọc bù không ổn định tự động – So sánh trên/ dưới/ So sánh giới hạn trên/ dưới/ So sánh gần Zero/ Chế độ kiểm soát cấp/ xả/ Khối lượng bì trước/ Tự động bù đắp/ Chế độ ngõ ra hoàn chỉnh/ Chế độ so sánh trên/ dưới/ Chế độ so sánh giới hạn trên/ dưới/ Dấu hiệu khối lượng sạch quá trình xả – Bộ lọc kỹ thuật số/ Phát hiện chuyển hướng động (chu kỳ)/ Phát hiện chuyển động (vùng)/ Bám Zero (chu kỳ)/ Bám zero (vùng)/ Bộ lọc analog/ Bộ lọc trong điều kiện ổn định/ Chế độ phát hiện chuyển động/ Tùy chọn cài đặt cài đặt (None, BCD, CC-Link )/ Vòng lựa chọn SI/ FG/ N – Cân bằng trọng lượng/ Công suất/ Phân chia tỷ lệ tối thiểu/ Quá Tịnh/ Quá Tổng/ Giá trị quy định trả về Zero/ Vị trí thập phân/ Gia tốc năng lượng/ Khóa giá trị chuẩn (LOCK PHẦN MỀM)/ Khóa giá trị cài đặt (PHẦN MỀM) – So sánh đơn giản/ Vòng chọn chế độ tự động/ Điều chỉnh cấp độ dữ liệu trong tự động chế độ/ Kiểm tra tra gần bằng 0 trong trình tự chế độ/ Kiểm tra lượng giá trị trong trình tự chế độ – Lựa chọn ngõ ra điều khiển ngoại vi 0/ Lựa chọn ngõ ra điều khiển ngoại vi 1/ Lựa chọn ngõ ra điều khiển ngoại vi vi 2/ Lựa chọn ngõ ra điều khiển ngoại vi 3/ Lựa chọn ngõ ra điều khiển ngoại vi 3/ Lựa chọn ngõ ra điều khiển ngoại vi 5/ Lựa chọn ngõ ra điều khiển ngoại vi 5/ Lựa chọn ngõ ra điều khiển ngoại vi 6 – Lựa chọn ngõ ra điều khiển ngoại vi vi 6 – Lựa chọn ngõ ra điều khiển ngoại vi 0/ Lựa chọn ngõ vào điều khiển ngoại vi 1/ Lựa chọn ngõ vào điều khiển ngoại vi 2/ Lựa chọn ngõ vào điều khiển ngoại vi 3/ Lựa chọn ngõ vào điều khiển ngoại vi 5 – Trừ bì/ Đặt lại Bì/ Trả Về zero/ Đặt lại trả về Zero/ Bắt đầu tuần tự động/ Dừng tuần tự/ Xóa tuần tự lỗi – Hiệu chuẩn Zero/ Hiệu chuẩn tải thực tế/ Hiệu chuẩn đầu vào tương thích (giá trị ngõ ra định mức)/ Mật khẩu

Chọn I/O

Tín hiệu ra ngoại vi (7) ………. Mỗi ngõ ra điều khiển có thể được chọn trong phần cài đặt. Near Zero, SP1, SP2, SP3, thiếu, Go, Quá, Hoàn thành, Thông thường TẮT, Giới hạn dưới, Giới hạn trên, Ổn định, Báo chất lượng, Trình tự lỗi, Lỗi điểm cuối, Đang hoạt động (RUN ), Đồng hồ (trong khoảng một- hai chu kỳ) Ngõ ra open Collector của Transitor (loại chìm) BẬT khi Transitor BẬT Vce = 30 V (Tối đa), Ic = 50 mA (Tối đa)

Tín hiệu ngõ vào Ngoại vi (5) ………… Mỗi ngõ vào điều khiển có thể được lựa chọn trong phần cài đặt. Đặt lại điểm Zero, Trả về Zero, Trừ Bì, Đặt lại Bì, Giữ hoặc Chuẩn đoán, Cấp/ xả, bắt đầu trình tự, dừng trình tự, không chức năng BẬT khi ngắn mạch với tiếp điểm COM. (Loại tiếp điểm khô)

Giao diện ………… SIF: Giao diện nối tiếp 2 dây SI/ F (Tiêu chuẩn) TĐây là giao diện nối tiếp ngõ ra đơn giản để kết nối máy in do UNIPULSE sản xuất, màn hình ngoại vi, v.v. BCO: Giao diện ngõ ra dữ liệu song song BCD(Tùy chọn) Transmits weight data to a PLC or other BCD devices. Truyền dữ liệu khối lượng đến PLC hoặc các thiết bị BCD khác. CCL: giao diện CC-Link (Tùy chọn) Giao diện bus nối tiếp để kết nối với PLC.

Phần hiển thị

Hiển thị đơn vị ………… Chiều cao ký tự 8 mm Đèn LED đỏ 7 đoạn, 6 chữ số

Giá trị đo được ………… 5 chữ số: -99999 đến +99999

Chấm thập phân ………… 0, 0.0, 0.00, 0.000

Display frequency ………… 25 lần/giây. (Tốc độ của hệ thống 1000 lần/giây.)

Vận hành chung

Điện áp nguồn ………… DC 24 V(15%)

Công suất tiêu thụ ………… 10 W (Tối đa)

Điều kiện vận hành ………… Nhiệt độ: Vùng nhiệt độ vận hành -10℃ đến +40℃ Nhiệt độ lưu trữ -20℃ đến +80℃ Độ ẩm: 85% RH hoặc thấp hơn (không tạo hơi)

Kích thước ………… 67 (W) × 185 (H) × 120 (D) mm (không bao gồm các phần lắp thêm)

Khối lượng ………… Xấp xỉ 1.2 kg

Kèm theo
