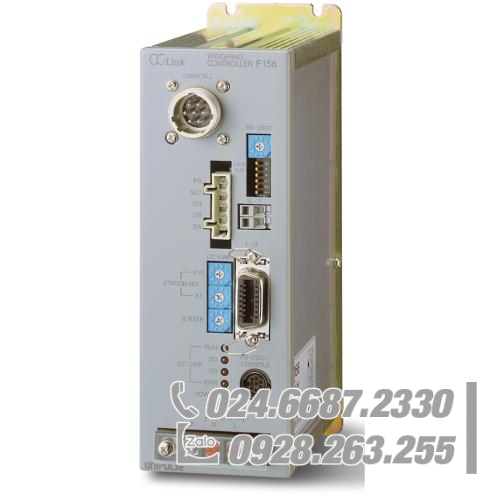

Bộ hiển thị tích hợp cho kết nối CC-Link UNIPULSE F156

F156 là bộ điều khiển cân có thể được kết nối trực tiếp vớigeneral-purpose sequencer của Mitsubishi Electric. Thiết bị giúp giảm thời gian xây dựng hệ thống cân và cải thiện khâu dịch vụ, vận hành. Được trang bị chức năng cân trình tự, cho phép kiểm soát trực tiếp cổng nạp và xả bằng cách chỉ cần nhập giá trị trọng lượng cần đạt, F156 có thiết kế nhỏ gọn lý tưởng để sử dụng tích hợp vào bảng điều khiển, v.v. Việc tích hợp vào thiết bị và lắp đặt dạng gắn ray DIN là cũng được hỗ trợ.

Thông số kỹ thuật

Phần Analog

Điện áp kích thích ………… DC 10 V±5%, Ngõ ra dòng; trong vòng 120 mA, Loại góp tín hiệu (Tối đa 4 loadcell ở 350 Ω có thể kết nối song song.)

Dải hiệu chuẩn Zero ………… 0 đến xấp xỉ 2 mV/V

Dải hiệu chuẩn Gain ………… 0.3 đến 2.0 mV/V

Độ nhạy ngõ vào thấp nhất ………… 0.3 μV/lần đếm

Accuracy ………… trong khoảng 0.01% FS Độ trượt Zero: trong khoảng 0.1 μV/°C RTI (Typ: 0.08 μV/°C) Độ trượt Gain: trong khoảng 15 ppm/°C (Typ: 7 ppm/°C)

Bộ lọc Analog ………… Bộ lọc thông thấp Bessel (-12 dB/oct.) Có thể chọn từ 2, 4, 6, 8 Hz

Tốc độ chuyển đổi A/D ………… 500 lần/s. Độ phân giải: 16 bit

Độ phân giải hiển thị ………… 1/10000 (bên trong 1/40000)

Phần cài đặt

Phương pháp cài đặt ………… Cài đặt theo host trên giao diện CC-Link hoặc RS-232C, hoặc cài đặt bằng bộ điều khiển từ xa được sản xuất riêng C110 hoặc C120

Cài đặt giá trị lưu trữ ………… ･ Giá trị cài ban đầu: NOV RAM (Bộ nhớ RAM không xóa) ･ Các giá trị cài đặt khác: RAM C-MOS với hỗ trợ của pin lithium * Trong cả hai trường hợp trên, ghi đè có thể bị khóa.

Các cài đặt ………… ･ Final, SP1, Trước final, FF, vượt, thiếu, giới hạn trên, Giới hạn dưới, gần Zero, Đặt bì ･ So sánh thời không cho phép, thời gian chuẩn đoán, Thời gian ngõ ra hoàn thành, thời gian cấp dữ liệu CPS, số lần trả về Zero, số lần chuẩn đoán, hệ số FF CPS, số đếm trung bình của FF CPS, FF CPS ･ Chọn so sánh final và trên/ dưới, chọn so sánh giới hạn HI/ LO, chọn so sánh gần bằng 0, chế độ điều khiển xả, trừ bì kỹ thuật số BẬT/ TẮT, BẬT/ TẮT FF, chế độ tín hiệu ngõ ra hoàn thành, chế độ so sánh trên/ dưới, Chế độ so sánh giới hạn HI/LO ･ Bộ lọc kỹ thuật số, phát hiện chuyển động (chu kỳ), phát hiện chuyển động (phạm vi), bám Zero (chu kỳ), Bám zero (phạm vi), bộ lọc Analog, số lần hiển thị bảng điều khiển, chọn tổng/ tịnh SI/ F ･ Cân bằng khối lượng, công suất,Khoảng chia nhỏ nhất, Quá tịnh, Qúa tổng, quy định DZ, vị trí thập phân, gia tốc trọng trường, Khóa giá trị cài đặt (khóa phần mềm) ･ So sánh đơn giản, chọn chế độ trình tự, chế độ trình tự CPS cấp liệu ON/ OFF, chế độ trình tự gần Zero kiểm tra ON/ OFF, kiểm tra trọng lượng chế độ trình tự ON/ OFF, chọn điều khiển ngoại vi 0? 4, chọn đầu ra điều khiển ngoại vi 0 đến 6 ･ Bì, Reset Bì, Trả về Zero, Reset trả về Zero, bắt đầu/ dừng trình tự, xóa lỗi trình tự, hiệu chuẩn zero, hiệu chuẩn dải đo

Tín hiệu ngoại vi ………… ･ Ngõ vào/ra (14p đầu nối kiểu amphenol) ･ Ngõ vào (5 điểm): BẬT khi ngắn mạch ở đầu COM ･ Ngõ ra (7 điểm): Ngõ open collector của Transitor; BẬT khi Transitor ON. Vceo = 30 V (tối đa), Ic = 50 mA (tối đa)

Giao diện

CC-Link ………… CC-Link Mạng liên kết cho Mitsubishi PLC Phương tiện truyền dẫn: loại 3 dây (có bọc) Tốc độ truyền: Có thể lựa chọn từ 156 k/ 625 k/ 2.5 M/ 5 M/ 10 M bps

RS-232C ………… Ghi/ đọc dữ liệu khối lượng, nhiều trạng thái và giá trị cài đặt thông qua các lệnh từ máy tính chủ (Sử dụng độc quyền với cài đặt bộ điều khiển từ xa, C110 hoặc C120 Đặc điểm kỹ thuật: Tuân thủ RS-232C, Chế độ truyền: đôi hoàn toàn, không đồng bộ Tốc độ truyền: 1200/ 2400/ 4800/ 9600/ 19200/ 38400 bps Định dạng: Độ dài dữ liệu: 7/8 bit Độ dài bit dừng: 1/2 bit Bit chẵn lẻ: Chẵn/ lẻ/ none

SI/F ………… Giao diện nối tiếp SI/F 2 dây. Đây là giao diện để kết nối với máy in Unipulse, thiết bị hiển thị ngoại vi, vv Chế độ truyền: Không đồng bộ, Tốc độ truyền: 600 bps

Vận hành chung

Điện áp nguồn ………… AC 100 đến 240 V (+10% -15%) (Cấp điện tự do 50/60 Hz)

Công suất tiêu thụ ………… 13.0/12.5 VA (Mức: 100 V)

Điều kiện hoạt động Nhiệt độ ………… Nhiệt độ làm việc từ -10 ° C đến + 40 ° C; Khoảng nhiệt độ lưu trữ -20 đến +80°C Độ ẩm: 85% RH hoặc thấp hơn (không đọng hơi)

Kích thước ………… 67(W)×185(H)×130(D) mm (không bao gồm các phần lắp vào)

Khối lượng ………… xấp xỉ 1.7 kg

Kèm theo

Cáp nguồn AC (3 m) ………… 1

Cầu chì dự phòng (0.5 A) ………… 1

Đầu nối Loadcell ………… 1

58 chân 14p Đầu nối cho I/O ………… 1

RS-232C Đầu nối ………… 1

Đầu nối CC-Link ………… 1

Tua vít vặn cho các đầu cắm dây ………… 1

Neo tường ………… 1

Cốt bấm ………… 3
