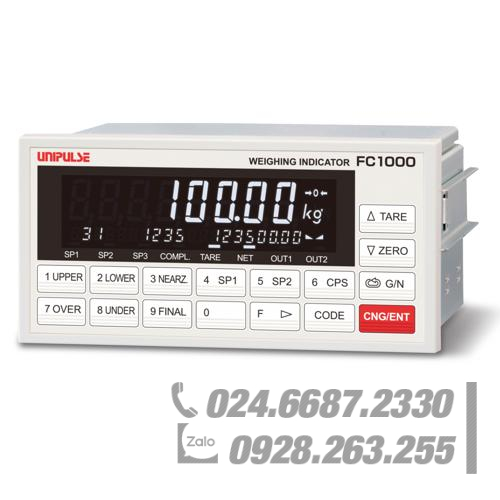

Bộ hiển thị cân UNIPULSE FC1000

FC1000 là bộ hiển thị cân với nhiều tính năng khác nhau như màn hình chính màu trắng, màn hình phụ, chống bụi và chống thấm ( tương đương IP65), chức năng tích lũy, ghi dữ liệu trên Thẻ SD và tốc độ chuyển đổi A/D tốc độ cao 1,2 kHz.

Thẻ nhớ SD

Bạn có thể ghi và đọc các thông số từ thẻ nhớ SD, trong khi đang ghi dữ liệu và kết quả cân khi xảy ra hoạt động bất thường.

Giá trị hiệu chuẩn & Nhật ký lỗi được ghi lại tự động
Bạn có thể xác định các lỗi hiển thị của cảm biến lực và thời gian thay thế.
Ngày và thời gian xảy ra lỗi được hiển thị, cũng như ghi lại nguyên nhân bắt nguồn của lỗi ( thông qua bộ điều khiển chính, giao tiếp, I/O, …)

Ghi lại dữ liệu các kết quả cân.
Giám sát quản lý nguyên liệu, tốc độ vận hành thiết bị và nhiều tính năng khác.
Xu hướng giám sát thời gian dài.

Khôi phục thông số cài đặt chỉ bằng một chạm
　・Bạn có thể sao chép, sửa chữa thông số và các thay thế khác trên FC1000.
　・Nhiều bộ FC1000s có thể sử dụng cùng dạng cài đặt.
　・Bạn có thể khôi phục cài đặt ban đầu khi lần đầu tiên cài đặt FC1000. (Nó sẽ được lưu dưới dạng giá trị ban đầu tách biệt với các tham số cài đặt).

Độ sâu 99 mm

Thu nhỏ bảng điều khiển và tiết kiệm không gian bảng điều khiển.

Bộ lọc hiệu suất cao và tự động điều chỉnh

Với sự kết hợp bộ lọc thông thấp (0.1 to 300 Hz) bộ lọc tương ứng với các rung động khác nhau và bộ lọc trung bình chuyển động(OFF, 2 đến 512) hiệu quả với rung động theo chu kỳ, tự động tìm kiếm để đạt được giá trị tối ưu với độ chính xác và ổn định.( Bạn cũng có thể tự điều chỉnh và cài đặt)

Bù trừ

Điền đầy chất lỏng áp lực cao hoặc cấp dạng bột cũng có thể thực hiện.

Tương đương cấp độ bảo vệ IP65

Bằng cách lắp gioăng cao su gắn trên bảng điều khiển, phía trước bảng điều khiển được bảo vệ giảm các hư hại do ẩm và bụi.

Độ phân giải và tốc độ lấy mẫu cao

Hiệu suất bộ lọc thông thấp cao, có thể điều chỉnh khoảng thay đổi 0.1 Hz.Vì có khả năng chống rung, phép đo có thể được thực hiện nhanh chóng và chính xác.

Hiển thị mức tín hiệu Loadcell (-2.5 mV/V to 5.1 mV/V)

Mức tín hiệu đầu ra của Loadcell được hiển thị theo mV/V cho mục đích giám sát.
Cảm biến báo sai hoặc lỗi được nhận ra dễ dàng.

Chức năng kiểm soát tổng cân nặng

Khối lượng cân với thang đo định mức thấp cho phép đo nhanh và chính xác tổng khối lượng lớn hơn.

Màn hình LCD sáng với màn hình phụ hiển thị 20 chữ số

Màn hình phụ có thể được sử dụng để hiển thị khối lượng tích lũy, mã/số hiện tại vv…

Hiển thị 6 chữ số

Bộ chuyển đổi A/D 24 bit cho phép hiển thị 6 chữ số.

Bộ nhớ cho khoảng 32 cài đặt khối lượng

32 cài đặt khác nhau được lưu vào thẻ nhớ và lựa chọn thông qua giao tiêp hoặc cổng I/O.
Cân hàng loạt có thể được thực hiện dễ dàng.

Hiệu chuẩn đầu vào tương đương.

Hiệu chuẩn lý thuyết có thể được thực hiện dễ dàng bằng cách cài đặt khối lượng định mức và mức ngõ ra của loadcell.

Hiệu chuẩn đa điểm (tuyến tính)

Ba điểm bổ sung có thể được xác định ở giữa điểm zero và dải đo cho độ tuyến tính tốt hơn.
Cho dù thang đo có độ tuyến tính kém, nó có thể được điều chỉnh thành thang đo có độ chính xác cao.

Cấu trúc của mã sản phẩm

Kích thước ngoài

Specifications

Phần Analog

Điện áp kích thích ………… DC 5 V±5% Dòng ngõ ra: 90 mA Loại điều khiển cảm biến(Có thể kết nối song song tối đa 6 loadcell 350 Ω)

Giải tính hiệu đầu vào ………… -2.5 to +5.1 mV/V

Phạm vi điều chỉnh Zero. ………… Điều chỉnh tự động bằng xử lý kỹ thuật số -2.5 đến +2.0 mV/V

Phạm vi điều chỉnh dải đo ………… Tự động điều chỉnh bằng xủ lý kỹ thuật số 0.02 đến +3.0 mV/V

Điều chỉnh Gain ………… có thể hiệu chuẩn từ ba điểm tới đa điểm bằng cách sử dụng chức năng tuyến tính hóa

Độ nhạy đầu vào tối thiểu ………… 0.15 μV/lần đếm

Độ chính ………… xác phi tuyến tính: trong khoảng 0.01% FS Độ trượt Zero:0.0002% FS/℃ Typ Độ Độ trượt Gain: 1 ppm/℃ Typ

Lọc kỹ thuật số, ………… Lọc thông thấp r: 0.1 to 300 Hz Bộ lọc chuyển động trung bình: OFF, 2 to 512 lần

Tốc độ chuyển đổi A/D ………… 300 lần/ giây, 1200 lần/giây Độ phân giải: 24 bit nhị phân



Phần hiển thị

Đơn vị hiển thị ………… Màn hình LCD 7 đoạn Màn hình chính: 8 chữ số (chiều cao ký tự 14,4 mm), Màn hình phụ: 20 chữ số (chiều cao ký tự 4.3 mm),

Giá trị hiển thị ………… 5 chữ số: hiển thị âm tại chữ số cao nhất ( lên đến 6 chữ số)

Unit ………… None/ kg/ g/ t/ lb/ N

Điểm thập phân ………… 0, 0.0, 0.00, 0.000

Cân báo lỗi ………… “LOAD”:Tín hiệu cảm biến vượt quá giải tín hiệu đầu vào “-LOAD”: the sensor signal level is below the signal input range, “OFL1”: Khối lượng tịnh quá giới hạn “OFL3”: Khối lượng tổng quả giới hạn

Tần số hiển thị ………… 1, 3, 6, 13 hoặc 25 lần/giây.

Trạng thái hiển thị ………… SP1/ SP2/ SP3/ COMPLETE/ TARE ON/ NET/ OUT1/ OUT2



Phần cài đặt

Phương pháp cài đặt ………… bằng cách thao tác trên các phím màng hoặc thông qua cổng giao tiếp.

Bộ nhớ của giá trị cài đặt ………… , Cài đặt mặc định: được lưu trữ trong NOV.RAM (RAM không xóa) Thời gian: Được sao lưu bằng pin lithium Các cài đặt giá trị khác: Lưu trữ trong F-RAM( RAM khó thay đổi)

Bảo vệ giá trị cài đặt ………… Các cài đặt được bảo vệ với phần mềm LOCK

Mục cài đặt ………… – Upper limit/ Lower limit/ Near zero/ Set point 1/ Set point 2/ Compensation/ Over/ Under/ Final – Comparison inhibit time 1/ Judging time/ Complete output time/ Compensation Feeding Time/ Number of times for AZ/ Number of times for judging/ Auto free fall compensation regulation values/ Comparison inhibit time 2/ Preset tare value – Weighing function 1/ Weighing function 2/ Weighing function 3/ Sequence mode/ Key invalid-LOCK/ Discharging Time/ Motion detection(Period – Range)/ Zero tracking (Period)/ Zero tracking (Range) – Balance weight value/ Minimum scale division/ NET weight over/ GROSS weight over/DZ limitation value/ Display selection/ Gravitational acceleration/ Sub-display mode/Sub-display selection – D/A output mode/ D/A zero scale adjustment/ D/A full scale adjustment/ RS-232C/RS-485 setting/ RS-232C/RS-485 ID/ Transmission delay time/ CC-Link I/F setting/ CC-Link station number setting/ Setting LOCK – Input Signal selection 1/ Input Signal selection 2/ Input Signal selection 3/ Output Signal selection 1/Output Signal selection 2/ Output Signal selection 3/ Output Signal selection 4/ Status display selection/ Sampling speed – Total count/ SP0/ Total comparison mode/ Target total weight (high 4)/Target total weight (under 5)/ Total SP1 (high 4)/ Total SP1 (under 5) – SD card command 1/ SD card command 2/ Time and Date/ Auto adjustment filter/ Digital low pass filter/ Moving average filter/ Extended function selection 1/ Extended function selection 2/ Total weight control function – Average weight value/ Maximum weight value/ Minimum weight value/General standard deviation/ Sample standard deviation/ Number of data/ Latest data/Maximum-Minimum/ Option display – Span calibration/ Equivalent span calibration/ Equivalent zero calibration/ Linearize calibration 1/ Linearization calibration 2/ Linearization calibration 3/ Linearization Calibration/ Calibration Point Confirmation/ Password/ Zero Calibration



Tín hiệu ngoại vi

Tính hiệu đầu ra (12) ………… có thể lựa chọn/ Cấu hình Ngõ ra Open collector Vceo = 30 V, Ic = 120 mA

Tín hiệu đầu vào (8) ………… có thể lựa chọn/ Cấu hình Đầu vào không điện áp tiếp xúc (Điện áp nguồn mạch bên trong 12 V)



Giao diện

・ Giao diện SI/F ・ Khe cắm thẻ SD ・ Lựa chọn giao tiếp RS-232C hoặc RS-485 ・ Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn) ・ Chuyển đổi dòng điện đầu ra D/A (Tùy chọn) ・ Giao tiếp CC-Link(tùy chọn)



Vận hành chung

Nguồn cấp ………… AC 100 đến 240 V (+10% -15%) ( tần số 50/60 Hz)

Công suất tiêu thụ ………… 5 W typ

Điều kiện hoạt động ………… Nhiệt độ hoạt động:-10 to +50℃ Nhiệt độ lưu kho: -20 to +60℃ Độ ẩm 85% RH hoặc nhỏ hơn ( Không ngưng tụ)

Kích thước ………… 144（W)×72（H)×109(D) mm (Không bao gồm phần gờ nhô ra)

Khối lượng ………… Khoảng 850 g



Attachments

Kèm theo ・ Dây đầu vào (Định mức 125 V) 3 m・・・1 ・ Dòng FCN kết nối I/O (Có nắp dậy)・・・1 ・ Kết nối đầu vào Loadcell・・・1 ・ Công cụ vận hành・・・1 ・ Cáp nối・・・2 ・ Thẻ nhớ SD (1 GB)・・・1 ・ Gioăng cao su chống bụi và chống rơi・・・1 ・ Hướng đẫn sử dụng nhanh・・・1 ・ Kết nối đầu ra BCD (Khi lựa chọn tùy chọn BCD)・・・1 ・ Kết nối chuyển đổi D/A (Khi lựa chọn tùy chọn DAC)・・・1 ・ Kết nối CC-Link (Khi lựa chọn tùy chọn CC-Link)・・・1
