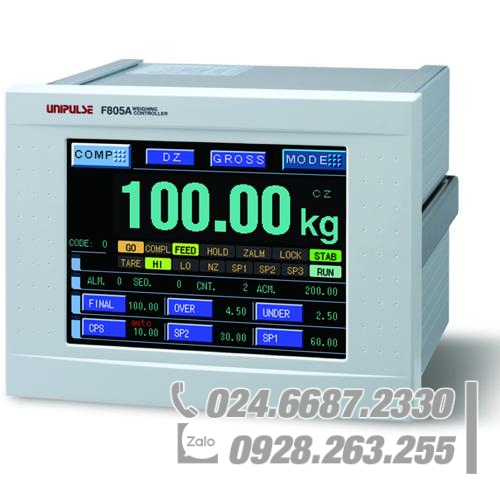

Loại bộ hiển thị đồ thị/ màn hình cảm ứng , tất cả trong một UNIPULSE F805AT

F805AT sử dụng bảng điều khiển cảm ứng LCD màu cho phép thao tác đơn giản và thoải mái bằng cách tăng cường khả năng hiển thị khối lượng, hiển thị giá trị cài đặt khác nhau và hiển thị trạng thái. Thiết bị cung cấp khả năng chuyển đổi A/D và xử lý kỹ thuật số tốc độ cao với tốc độ hoạt động 1000 lần/ giây Có một số giao diện cho phép kết nối trực tiếp với các PLC chính bao gồm OMRON DeviceNet và MITSUBISHI CC-Link. F805AT, được phát triển dành riêng cho các hệ thống cân, là một thiết bị đầy đủ chức năng thuộc loại tất cả trong một, xứng đáng được gọi là dòng hiển thị cân hàng đầu.

Thông số kỹ thuật

Phần Analog

Điện áp kích thích ………… DC 10 V hoặc 5 V ± 5% (điều chỉnh kỹ thuật số), Dòng điện đầu ra; trong phạm vi 120 mA, loại cảm biến từ xa (có thể kết nối song song tối đa 4 loadcell ở 350 Ω .)

Điều chỉnh Zero phạm vi ………… 0 đến khoảng. 2 mV/V (điều chỉnh kỹ thuật số)

Phạm vi điều chỉnh Gain ………… 0.3 đến 2.0 mV/V (điều chỉnh kỹ thuật số)

Độ nhạy ngõ vào tối thiểu ………… 0,3 μV/ lần đếm (Phù hợp tỷ lệ phân chia 1/4 ), 0,075 μV/ lần đếm (không phù hợp tỷ lệ phân chia 1/4)

Độ chính xác ………… Phi tuyến tính: trong khoảng 0,01%/FS (Loại: 0,005%/FS ở nhiệt độ phòng) Zero drift: within 0.1 μV/°C RTI (Typ: 0.08 μV/°C) Gain drift: within 15 ppm/°C (Typ: 5 ppm/°C) Noise: within 0.1 μVp-p RTI (0.1 to 10 Hz)

Bộ lọc tương tự ………… Bộ lọc thông thấp Bessel (-12 dB/ oct.) Có thể lựa chọn từ 2, 4, 6, 8 Hz

đổi A/ D ………… Tốc độ chuyển: 1000 lần/ giây (có thể chuyển đổi thành 200 lần/ giây.) Độ phân giải: 16 bit (nhị phân)

Hiển thị độ phân giải tối thiểu ………… 1/10000 (phù hợp phân chia tỷ lệ 1/4), 1/40000 (không phù hợp phân chia tỷ lệ 1/4)

Hiệu chuẩn thứ cấp ………… Phương pháp hiệu chuẩn đầu vào tương đương cho phép hiệu chuẩn bằng phím đơn giản cho giá trị định mức của cảm biến mà không cần đến tải thực tế Tối thiểu độ phân giải hiệu chuẩn ở hiệu chuẩn thứ cấp (1/1000 ở nhiệt độ phòng)



Phần cài đặt

Phương pháp cài đặt ………… – Cài đặt bằng thao tác trên bảng cảm ứng – Cũng có thể cài đặt từ máy tính chủ qua RS-232C

Phương pháp cài đặt ………… – Cài đặt bằng thao tác bảng cảm ứng – Cũng có thể cài đặt từ máy tính chủ qua RS-232C (Tùy thuộc vào điều kiện sử dụng và môi trường lưu trữ, nhưng bộ nhớ có thể được giữ trong khoảng 7 năm trở lên.)

Cài đặt bảo vệ giá trị ………… Thao tác cài đặt có thể bị khóa để ngăn sửa đổi trái phép các giá trị mặc định và hiệu chuẩn do nhầm lẫn (LOCK)



Phần I/ O

Đầu ra tín hiệu ngoại vi ………… -Logic: Đầu ra Open collector của Transitor (Emitter = COM terminal); Đầu ra là LO khi trasitor được BẬT. – Gần Zero, SP1, SP2, SP3, Thiếu, đi, dư, comp, xả, Giới hạn dưới, Giới hạn trên, ổn định, báo khối lượng, lỗi, lỗi final, chạy hoặc tổng giới hạn Đầu vào tín hiệu ngoại vi

Đầu vào tín hiệu ngoại vi ………… – Đầu vào ON khi được ngắn mạch đến đầu cuối COM bằng tiếp điểm (công tắc rơle, v.v.) hoặc không tiếp xúc ( transitor, open collector, v.v.). – Thay đổi khối lượng Tổng/ Tịnh, Trả về zero, Tắt trừ Bì, Xóa Trừ Bì, Giữ hoặc chuẩn đoán, Thay đổi cấp/ xả, Lệnh tích lũy, Xóa tích lũy, Bắt đầu, Dừng, Lệnh Xả, Chỉ định mã số, Lệnh buộc xả, Mở cổng xả , Đóng cổng xả, chọn mã số, vẽ biểu đồ

Ngõ vào chọn mã cân ………… BCD gồm 2 chữ số (00 đến 99), 100 mã



Giao diện

SIF ………… Giao tiếp nối tiếp loại 2 dây (tiêu chuẩn): Giao tiếp để liên kết với máy in Unipulse hoặc hiển thị ngoại vi

SI2 ………… Giao tiếp nối tiếp hai chiều loại 2 dây (tiêu chuẩn): Giao tiếp để liên kết với các thiết bị ngoại vi như máy in hoặc màn hình

232 ………… Giao tiếp truyền thông RS-232C (tiêu chuẩn): Ghi (thay đổi)/ đọc dữ liệu khối lượng, các trạng thái khác nhau và cài đặt giá trị thông qua các lệnh từ máy tính chủ

BCO ………… Giao tiếp đầu ra dữ liệu song song BCD (Tùy chọn): Giao tiếp song song để truyền dữ liệu khối lượng đến các thiết bị ngoại vi khác nhau

BCI ………… Giao tiếp nhập dữ liệu song song BCD (Tùy chọn): Giao diện song song để nhận các giá trị cài đặt khác nhau từ đơn vị bên ngoài

485 ………… Giao tiếp truyền thông RS-485 (Tùy chọn): Cho phép giao tiếp đường dài hơn RS-232C. Số ID được đặt và nhiều bộ F805AT có thể kết nối song song

DAC ………… Giao tiếp chuyển đổi D/A (Tùy chọn): Giao tiếp chuyển đổi dữ liệu khối lượng thành tín hiệu dòng và xuất ra

CCL ………… Giao diện CC-Link (Tùy chọn): Giao diện để liên kết F805AT với mạng, chẳng hạn như trình phân tích mục đích chung của MITSUBISHI

ODN ………… Giao diện DeviceNet (Tùy chọn): Giao diện để liên kết F805AT với DeviceNet, chẳng hạn như OMRON CompoBus/D



Phần hiển thị

Màn hình hiển thị ………… LCD màu TFT (Vùng hiển thị 116,8 (W) x 88,0 (H) [mm], 320 x 240 chấm

Giá trị khối lượng hiển thị ………… 5 chữ số, Dấu trừ trên chữ số có nghĩa nhất

Đơn vị ………… có thể chọn từ t, kg, g, N, lb, none

Điểm thập phân ………… Có thể chọn 0, 0.0, 0.00, 0.000

Hiển thị tốc độ cập nhật ………… Có thể chọn từ 3, 6, 13, 25 lần/ giây (tỷ lệ chuyển đổi A/ D là cố định.)

Định mức cân ………… 5 chữ số (tối đa 99999)

Trên màn hình hiển thị ………… LOAD: Ngõ vào vượt quá bộ chuyển đổi A/ D, OFL1: khối lượng tịnh> Giá trị cài đặt Tịnh (cài đặt 5 chữ số), OFL2: Tổng khối lượng> Khối lượng định mức +9 tỷ lệ phân chia, OFL3: Tổng khối lượng> Tổng giá trị cài đặt (5- chữ số)

Căn giữa zero ………… Điểm 0 thực (tỷ lệ 0 ± 1/4) hoặc chính giữa của mỗi giá trị được hiển thị

Hiển thị trạng thái ………… LOCK, GIỮ, ZALM, STAB, TARE, CHẠY, HI, LO, NZ, SP1, SP2, SP3, QUÁ, Go, Thiếu, COMPL, DCHG

Đặt giá trị hiển thị/th> CODE, FINAL, OVER, UNDER, BEFORE FINAL, FF

Hiển thị tích lũy ………… Thời gian tích lũy (4 chữ số), Giá trị tích lũy (9 chữ số)

Số hiển thị ………… Số báo động (2 chữ số): Lỗi số trong điều khiển tuần tự Số tuần tự (3 chữ số): Số quy trình trong điều khiển tuần tự



Vận hành chung

Điện áp kích thích ………… AC 100 đến 240 V (+10% -15%) (nguồn cấp có sẵn 50/60 Hz) DC 12 đến 24 V (±15%) (Vui lòng ghi rõ khi đặt hàng)

Công suất tiêu thụ ………… 8 W typ.

Dòng vào (Loại) ………… 15 A, 5 msec: Điều kiện tải trung bình AC 100 V (khởi động nguội ở nhiệt độ phòng) 30 A, 5 msec: Điều kiện tải trung bình AC 200 V (khởi động lạnh ở nhiệt độ phòng) 10 A, 0,5 msec: Điều kiện tải trung bình 12 V DC (khởi động nguội ở nhiệt độ phòng) 35 A, 0,4 msec: Điều kiện tải trung bình 24 V DC (khởi động nguội ở nhiệt độ phòng)

Điều kiện hoạt động ………… Nhiệt độ: Nhiệt độ hoạt động từ -10 đến + 40 °C; Phạm vi nhiệt độ lưu trữ -20 đến + 60 °C Độ ẩm: trong vòng 85% rh (không ngưng tụ)

Kích thước ………… 174 (W) × 135 (H) × 159 (D) mm (không bao gồm phần nhô ra)

Kích thước cắt của bảng điều khiển ………… 165W (+ 2-0) × 130H (+ 2-0) mm

Độ dày của bảng ………… 1.6 đến 3.2 mm

Khối lượng ………… xấp xỉ. 2,3 kg

CE theo chỉ thị EMC EN61326-1 ………… Tiêu chuẩn an toàn EN61010-1, EN62311 Safety standard EN61010-1, EN62311 (Vui lòng ghi rõ yêu cầu đối với sản phẩm được chứng nhận CE khi đặt hàng) (Bộ nguồn DC không được chứng nhận cho CE Marking.)



Kèm theo

Dây đầu vào AC (2 m), (chỉ dành cho thông số kỹ thuật nguồn AC) ………… 1

Phích cắm thay thế dây đầu vào AC (chỉ dành cho thông số kỹ thuật AC và tương thích CE) ………… 1

Tua vít mini cho kết nối khối đầu cuối ………… 1

Đầu nối Loadcell ………… 1

Đầu nối tín hiệu I/ Ngoại vi ………… 1

Hướng dẫn vận hành ………… 1

Lõi Ferrite (chỉ tương thích CE) ………… 2

Đầu nối ngõ ra BCD (với tùy chọn đầu ra BCD) ………… 1

Đầu nối ngõ vào BCD (với tùy chọn đầu vào BCD) ………… 1

Đầu nối bộ chuyển đổi D/A (với bộ chuyển đổi D/A) ………… 1

Đầu nối CC-link (với tùy chọn CC-Link) ………… 1

Trình kết nối DeviceNet (với tùy chọn DeviceNet) ………… 1



Option

Model ………… Giao diện ………… Các vị trí cài đặt

BCO ………… BCO Giao tiếp xuất dữ liệu song song BCD (Tùy chọn khe cắm đa năng Cài đặt 3 khe cắm được cài đặt (① đến ③ dưới đây)) 1 đến 3 ………… 1 to 3

BCI ………… BCI Giao tiếp nhập dữ liệu song song BCD (Tùy chọn khe cắm đa năng Cài đặt 3 khe cắm được cài đặt (① đến ③ dưới đây) 1 đến 3 ………… 1 to 3

DAC ………… DAC Giao tiếp chuyển đổi D/ A (Tùy chọn khe cắm đa năng Cài đặt 3 khe cắm được cài đặt (① đến ③ dưới đây) 1 đến 3 ………… 1 to 3

485 ………… 485 Giao tiếp truyền thông RS-485 (Tùy chọn khe cắm giao tiếp nâng cao Khe cắm 1 khe cắm được cài đặt (④ bên dưới)) 4 ………… 4

ODN ………… ODN Giao tiếp DeviceNet (Tùy chọn khe cắm giao tiếp nâng cao Khe cắm 1 khe cắm được cài đặt (④ bên dưới)) ………… 4

CCL ………… CCL Giao tiếp CC-Link (Tùy chọn khe cắm giao tiếp nâng cao Khe cắm 1 khe cắm được cài đặt (④ bên dưới)) ………… 4



Phụ kiện tùy chọn

Model ………… Mô tả

CAAC2P-P2 ………… CAAC2P-P2 Dây đầu vào AC 2 m(F805A)

CAAC3P-P2 ………… CAAC3P-P2 Dây đầu vào AC 2 m(F805ACE)

CAAC3P-CEE7/7-P1.5 ………… CAAC3P-CEE7/ 7-P1.5 Dây đầu vào AC (chịu được điện áp: 250 V) 1,5 m

CA4131 ………… CA4131 Cáp (6 lõi) có đầu nối JR ở một đầu (đầu cáp được tách ra) 3 m

CA4230 ………… CA4230 JR-PRC chuyển đổi Rơ-le (6 lõi) dây 0,3 m

CA4311 ………… CA4311 JR-PRC Rơle chuyển đổi (6 lõi) loại 4 dây/ loại 6 dây (cho 520 A) 1 m

CN3P-2P ………… CN3P-2P Phích cắm chuyển đổi 3P-2P cho dây đầu vào AC

CN10 ………… Cảm biến tải trọng connector (JR connector)

CN20 ………… CN20 Đầu nối chuyển đổi D/A

CN21 ………… CN21 Đầu nối I/O BCD

CN22 ………… CN22 Đầu nối 50p 57 chân cho I/O ngoại vi

CN34 ………… CN34 Đầu nối D-Sub 9p cho RS-232C

CN71 ………… CC71 Đầu nối CC-Link

CN72 ………… Double row connector for CC-Link

CND01 ………… CND01 Đầu nối DeviceNet

TSU02 ………… TSU02 Thiết bị chống sét

TSU03 ………… Bộ chống sét DC

GMP165×130 ………… Gioăng cao su GMP165 × 130
