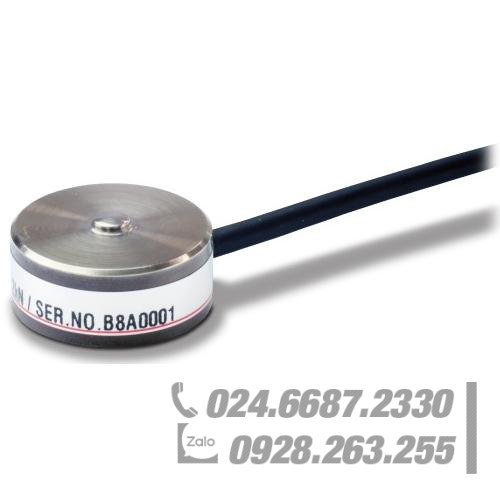

Cảm biến đo lực nén loại nhỏ gọn UNIPULSE ULS-2KN

Loại thép đặc biệt với độ cứng cao, việc chống mài mòn được cải thiện rất nhiều.
Phù hợp với các ứng dụng tốc độ cao!

– 　Dải đo 2 kN/ 5 kN
– 　Vật liệu chế tạo: Thép hợp kim nhôm đặc biệt
– 　Loại cảm biến đo lực nén nhỏ gọn với đường kính 21 mm, chiều cao 10 mm
– ULS-FG: đi kèm tấm gá

Đặc tính kỹ thuật

Dòng ………. ULS-2KN, ULS-2KN-FG,ULS-5KN, ULS-5KN-FG

Dải đo định mức (R.C.) ………… 2 kN, 5 kN

Điện áp đầu ra (R.O.) ………… Xấp xỉ 1 mV/V

Quá tải an toàn ………… 150% R.C.

Cân bằng Zero ………… ±10% R.O.

Hệ số phi tuyến ………… ULS:0.5% R.O. hoặc nhỏ hơn ULS-FG:1.0% R.O. hoặc nhỏ hơn

Độ trễ ………… ULS:0.3% R.O. hoặc nhỏ hơn ULS-FG:0.5% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… 0 to +50℃

Khoảng nhiệt độ an toàn ………… 0 to +60℃

Nhiệt độ ảnh hưởng đến zero ………… 0.5% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 0.5% R.O./10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 350 Ω

Điện trở ngõ ra ………… Xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 2.5 V

Điện áp kích thích tối đa ………… 5 V

Trở kháng cách ly (DC50V) ………… 1000 MΩ hoặc hơn

Dây ………… φ3 4-Dây bọc dẫn có chia màu. Chiều dài 2 m Đầu cuối bọc chì 5 dây.

Mã màu dây ………… ＋EXC: Đỏ ＋SIG: Xanh lá －EXC: Trắng －SIG: Đen Nối mass: Vàng

Vật liệu Cảm biến tải trọng ………… Thép hợp kim nhôm đặc biệt

Độ biến dạng ở mức ………… 2kN, 2kN-FG: 0.025 mm 5kN, 5kN-FG: 0.040 mm

Tần số tự nhiên ………… 2kN, 2kN-FG: 98 kHz, 5kN, 5kN-FG: 102 kHz

Khối lượng ………… 2kN: 20 g, 2kN-FG: 35 g 5kN: 20 g, 5kN-FG: 35 g
