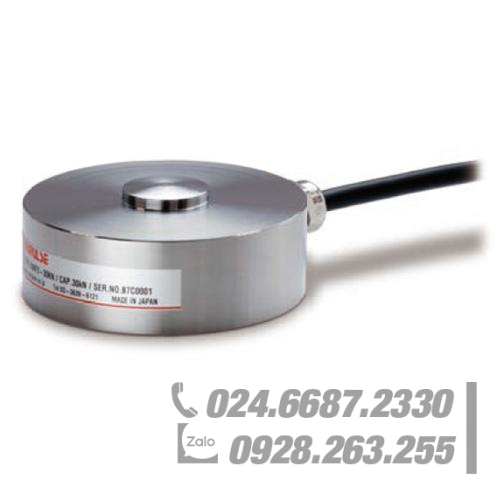

Cảm biến lực Load Cell dạng nén UNIPULSE UNBF2-100KN

Thiết kế nhỏ gọn và mỏng cho phép dễ lắp đặt trên thiết bị sẵn có.
– Dải đo 30 kN/ 50 kN/ 100 kN/ 200 kN/ 300 kN/ 500 kN
– Thép không gỉ
– Thiết kế gọn và mỏng cho phép dễ lắp đặt trên thiết bị có sẵn.

Đặc tính kỹ thuật

Mã ………… UNBF2-30KN, UNBF2-50KN, UNBF2-100KN, UNBF2-200KN, UNBF2-300KN, UNBF2-500KN

Dải đo định mức (R.C.) ………… 30 kN, 50 kN, 100 kN, 200 kN, 300 kN, 500 kN

Tín hiệu đầu ra (R.O.) ………… 2 mV/V±0.5%

Quá tải an toàn ………… 150% R.C.

Cân bằng Zero ………… ±10% R.O.

Hệ số phi tuyến tính ………… 0.35% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.35% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.20% R.O. hoặc nhỏ hơn

Dải nhiệt độ làm việc ………… -10 to +60℃

Dải nhiệt độ an toàn ………… -20 to +70℃

Nhiệt độ ảnh hưởng đến zero ………… 0.1% R.O./10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 0.1% R.O./10℃ hoặc dưới

Điện trở ngõ vào xấp xỉ ………… xấp xỉ 400 Ω

Điện trở ngõ ra xấp xỉ ………… xấp xỉ 350 Ω

Điện áp kích thích khuyến cáo ………… 10 V

Điện áp kích thích tối đa ………… 20 V

Trở kháng cách ly (DC 50 V) ………… 1000 MΩ hoặc hơn

Dây ………… φ8 4-lõi dẫn có vỏ theo màu. Chiều dài 3 m.

Mã màu dây ………… ＋EXC: Đỏ ＋SIG: Trắng －EXC: Xanh dương －SIG: Đen Nối mass: Vàng

Vật liệu Cảm biến tải trọng ………… là thép không gỉ

Độ biến dạng theo tỷ lệ30KN：0.130 mm 50KN：0.140 mm 100KN：0.160 mm 200KN：0.200 mm 300KN：0.250 mm 500KN：0.350 mm

Tần số tự nhiên ………… 30KN：9 kHz 50KN：12 kHz 100KN：17 kHz 200KN：9.4 kHz 300KN：8.9 kHz 500KN：6.2 kHz

Khối lượng ………… 30KN：1.6 kg 50KN：1.6 kg 100KN：1.6 kg 200KN：3.9 kg 300KN：6.3 kg 500KN：11 kg
