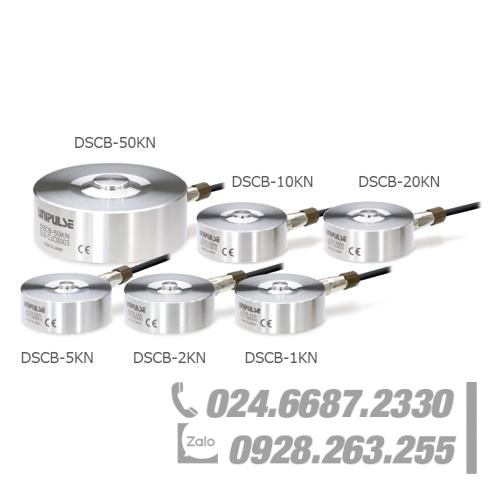

Cảm biến lực Load Cell kỹ thuật số độ cứng cao UNIPULSE DSCB-10KN

Không chỉ có các đặc điểm của cảm biến lực có độ cứng cao, nhưng tích hợp đầu ra kỹ thuật số chống nhiễu!

1 kN/ 2 kN/ 5 kN/ 10 kN/ 20 kN/ 50 kN
Độ cứng cao & Quá tải an toàn 500％
Khả năng bảo trì dễ dàng
Tích hợp bộ khuếch đại
Chức năng giữ và chức năng so sánh giới hạn cao/ thấp có thể được sử dụng mà không cần chỉ báo!
Hiển thị thay đổi tải trên PC trong thời gian thực

Độ cứng cao & Quá tải an toàn 500％

Vì biến dạng dưới tải trọng nhỏ, DCSB có thể được sử dụng một cách an toàn để cắt bằng máy công cụ hoặc để đo lực tán.
Với mức quá tải an toàn 500%, DSCB có thể đo ổn định ngay cả khi tải nặng trong thời gian dài.

Khả năng bảo trì dễ dàng

Điểm 0 và thang đo đầy đủ được điều chỉnh tại thời điểm vận chuyển từ nhà máy; Việc hiệu chuẩn lại là không cần thiết khi thay thế DSCB.
Vì cáp và thiết bị được kết nối với một đầu nối, các thao tác lắp đặt cáp phiền phức là không cần thiết khi thay thế.
Có thể kiểm tra sự sai lệch điểm 0 từ thời điểm xuất hàng đến thời điểm hiện tại, do đó có thể phát hiện kịp thời những bất thường.

Nhưng tích hợp đầu ra kỹ thuật số chống nhiễu!

Định dạng đầu ra tuân theo tiêu chuẩn RS-485 do đó có khả năng chống nhiễu; có thể được cài đặt với đường cáp dài.

Các chức năng phong phú được kết hợp

So sánh giới hạn HI/ LO & nhiều chức năng giữ được bao gồm.
Có thể chọn Mẫu, Đỉnh, Đáy, Đỉnh & Đáy, Trung bình cho chức năng Giữ.
Bộ lọc thông thấp kỹ thuật số và bộ lọc trung bình động có thể được điều chỉnh bằng lệnh.

Kết nối trực tiếp với PC và PLC mà không cần đèn báo chuyên dụng

Bằng cách kết nối với PC, bạn có thể vẽ dạng sóng, ghi nhật ký và các hoạt động như vậy bằng phần mềm chuyên dụng (miễn phí).
– Chức năng phán đoán OK/NOK & độ ổn định

Bộ so sánh giới hạn trên/dưới (HH, HI, OK, LO, LL)

– Cài đặt ban đầu dễ dàng

Xuất/Nhập các giá trị cài đặt

– Vẽ dạng sóng

Bằng cách hiển thị dạng sóng thời gian thực, trực quan hóa sự thay đổi tải của một ô tải.
Có thể kiểm tra độ ổn định và trạng thái so sánh giới hạn trên/dưới trong nháy mắt
Có thể ghi lại dữ liệu dạng sóng

– Ghi

Ghi lại các giá trị và trạng thái đo được (chẳng hạn như so sánh giới hạn trên/dưới)

Phần mềm dành riêng cho USB dành cho DSCB
Hiển thị biến thể tải trên cảm biến tải trọng trong thời gian thực qua USB.

Thiết lập màn hình

– Có thể thu được dạng sóng bình thường theo thời gian thu thập sau khi nhấp vào nút “Bắt đầu”.
Quá trình thu thập dữ liệu sẽ tiếp tục khi nhấp vào nút “Dừng”

〇Chức năng ghi dữ liệu liên tục

Tiếp tục ghi dữ liệu cho đến khi nhấp vào nút “Dừng”

〇Phần mềm chuyên dụng USB cho DSCB

Sau khi nhấp vào nút “Bắt đầu”, trạng thái sẽ chuyển sang chế độ chờ kích hoạt.
Việc thu thập dữ liệu bắt đầu khi mức dữ liệu vượt qua giá trị được chỉ định theo hướng đã chỉ định.

– Lịch sử

Hiển thị dữ liệu trong quá khứ ở dạng sóng

Chức năng kích hoạt

・Kích hoạt trước ・Kích hoạt mức ・Độ dốc kích hoạt ※Cần có bộ chuyển đổi RS-485-USB để sử dụng phần mềm chuyên dụng USB cho DSCB.
（Hãy hỏi đại diện bán hàng của chúng tôi để biết bộ chuyển đổi được đề xuất.)

Đặc tính kỹ thuật

DSCB-1KN, DSCB-2KN, DSCB-5KN

Kiểu mẫu ………… DSCB-1KN ………… DSCB-2KN ………… DSCB-5KN

Dải đo định mức ………… 1 kN ………… 2 kN ………… 5 kN

Quá tải an toàn ………… 500% R.C.

Hệ số phi tuyến tính ………… 0.1% R.O. hoặc nhỏ hơn

Độ trễ ………… 0.2% R.O. hoặc nhỏ hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc nhỏ hơn

Khoảng bù nhiệt độ ………… -10 to +60℃

Khoảng nhiệt độ an toàn ………… -20 to +70℃

Nhiệt độ ảnh hưởng đến zero ………… 0.015% R.O./℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo (span) ………… 0.01% R.O./℃ hoặc dưới

Độ phân giải chuyển đổi ………… 24 bit

Độ biến dạng theo Dải đo ở mức ………… 0.010 mm ………… 0.012 mm ………… 0.021 mm

Tần số tự nhiên ………… 22 kHz ………… 22 kHz ………… 21 kHz

Vật liệu làm Cảm biến tải trọng ………… Thép không gỉ

Khối lượng ………… 300 g ………… 300 g ………… 400 g

Nguồn điện áp ………… DC 12 đến 24 V ± 15% (Cách điện bên trong)

Công suất tiêu thụ ………… 0.7 W hoặc nhỏ hơn

Bộ lọc thông thấp kỹ thuật số ………… OFF, 0.1 to 999.9 Hz

Bộ lọc trung bình động ………… Có thể được đặt ở bất kỳ đâu trong khoảng từ OFF, 2 đến 999 lần

Tốc độ lấy mẫu ………… 4800 lần/giây.

Giao tiếp ………… Giao diện RS- 485 ( 4- dây )

Vận hành và phương pháp cài đặt ………… Hiển thị & cấu hình bằng thao tác lệnh hoặc thông qua phần mềm chuyên dụng (Phần mềm miễn phí)

Chức năng phần mềm chuyên dụng ………… ・Hiển thị giá trị được chỉ định　・Hiển thị dạng sóng ・Thay đổi cài đặt　・Chức năng ghi dữ liệu

Hiển thị số chữ số ………… 5 chữ số (-99999 đến +99999 cộng với dấu thập phân)

Các chức năng khác ………… ・Số không kỹ thuật số ・Phán đoán OK/ NOK (So sánh giới hạn trên và giới hạn dưới: HH, HI, OK, LO, LL) ・Chức năng giữ (Mẫu. Đỉnh, Đáy, Đỉnh & Đáy, Trung bình) ・Calibration date/Dải đo định mức/serial info read-out

Dây cáp ………… 6-Dây dẫn mềm (2 m)Dây đầu cuối: 7 dây.

Phụ kiện ………… 6-Dây dẫn mềm (5 m)Dây đầu cuối: 7 dây.

Chứng chỉ CE ………… EMC số EN61326-1

DSCB-10KN, DSCB-20KN, DSCB-50KN
