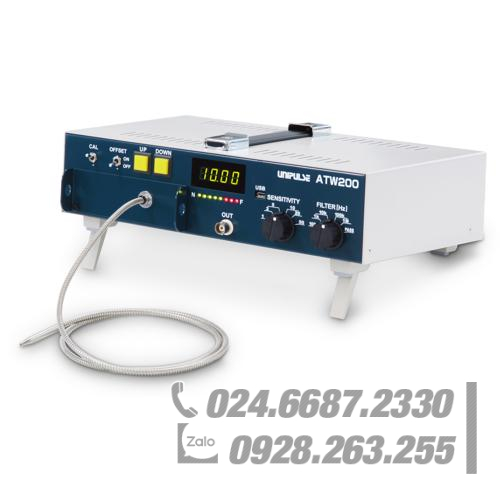

Cảm biến dịch chuyển sợi quang vi sai UNIPULSE ATW200

Phép đo độ dịch chuyển tốc độ cao thực sự (không phải giá trị tích phân của vận tốc) có băng thông lên tới 3 MHz.
Hoạt động dễ dàng chỉ cần đóng đầu dò cảm biến vào bề mặt mục tiêu.
Việc hiệu chỉnh độ phản xạ bề mặt là không cần thiết.

Đặc điểm của ATW200

• Phản hồi nhanh với băng thông lên tới 3 MHz! Phù hợp nhất cho máy rung siêu âm và đo độ rung tần số cao.
• Độ phân giải cực cao cho khả năng đo nanomet! Vì nó thực sự dùng để đo chuyển vị, thay vì đo tốc độ, nên ngay cả một chuyển vị nhỏ ở tần số thấp cũng có thể được phát hiện.
• Bộ lọc thông thấp có thể thay đổi có sẵn! Có thể đạt được sự cân bằng lý tưởng giữa tốc độ phản hồi cao và độ phân giải cao.
• Thiết lập dễ dàng! Bằng cách đặt cảm biến gần mục tiêu, chỉ cần một lần để hiệu chỉnh độ phản xạ.

Nguyên lý của ATW200

ATW200 là cảm biến dịch chuyển sợi quang vi sai! Với sự sắp xếp độc đáo của chúng tôi về các sợi quang (được cấp bằng sáng chế), độ phân giải ở cấp nanomet và khả năng đáp ứng ở tần số 3 MHz đã đạt được và ảnh hưởng bởi độ phản xạ của mục tiêu đo được triệt tiêu.

Như hình 1, bó sợi quang được chia thành 3 nhánh, mỗi nhánh nối vào phía đối diện của sợi chiếu sáng, sợi nhận ánh sáng A và sợi nhận ánh sáng B đặt tại đầu đo. Khi ánh sáng từ nguồn sáng chiếu chéo lên sợi quang phát sáng, ánh sáng sẽ bị phản xạ từ bề mặt của vật đo như hình 2 lên sợi quang nhận ánh sáng. Khi đó, ánh sáng phản xạ sẽ tạo thành hình vòng tròn và đường kính của nó thay đổi tùy theo khoảng cách đo. Lượng ánh sáng chiếu lên sợi nhận ánh sáng được dán nhãn là PA và PB, và những thay đổi được thể hiện trong Hình 3. Trong Hình 4, tổng tín hiệu PA+PB là tổng ánh sáng phản xạ, trong khi đó chênh lệch giữa tín hiệu PB- PA thay đổi theo khoảng cách. Tín hiệu thu được thông qua việc chia tín hiệu hiệu và tổng không liên quan đến độ phản xạ của đối tượng đo. (Hình 5)

Ví dụ ứng dụng

Lý tưởng cho phép đo độ dịch chuyển vi mô tốc độ cao (ví dụ: đầu dò quét của kính hiển vi, các bộ phận áp điện, kính LCD, phân tích độ rung của đĩa thủy tinh, v.v.).

Thông số kỹ thuật

Bộ khuếch đại｜Mô-đun cắm｜Ví dụ về độ phân giải

Khối khuếch đại

Mẫu ………… ATW200

Nguyên lý ………… Loại cáp quang vi sai

Độ phản hồi (Hz) Tần số đáp ứng khả dụng ………… 100, 1 K, 10 K, 100 K, 1 M, PASS (3 M)

Độ phóng đại thay đổi ………… ×1, ×2, ×5, ×10, ×20, ×50

Màn hình hiển thị ………… Đồng hồ đo điện áp kỹ thuật số 4 và 1/2 chữ số

Đầu ra analog ………… ±10 V

Điện áp hoạt động ………… AC 100 V 50/60 Hz hoặc DC 24 V 1,2 A

Điều kiện hoạt động ………… 0 đến 45oC 20 đến 85％RH (không ngưng tụ)

Mô-đun trình cắm

Số mô-đun. ………… ATP201 ………… ATP202 ………. ATP203

Nguồn sáng ………… SLD (điốt siêu phát quang)(λ = 830 nm)

Chiều dài sợi ………… 1 m (tiêu chuẩn)

Đường kính ngoài của đầu dò (mmφ) ………… 1.2 ………… 3.0 ………… 1.2

Phạm vi nhiệt độ hoạt động của đầu dò* ………… 0 ～ 150oC ………… 0 ～ 70oC ………. 0 ～ 150oC

Đường kính điểm đo (mmφ) ………… Xấp xỉ. 0,3 ………… Xấp xỉ. 1,5 ………… Xấp xỉ. 0,3

Phạm vi đo (μm) ………… Xấp xỉ. 20 ………… Xấp xỉ. 300 ………… Xấp xỉ. 12

Phạm vi hoạt động (μm) ………… Khoảng. 80 ………… Xấp xỉ. 700 ………… Xấp xỉ. 50

Độ nhạy (μm/V) ………… Xấp xỉ. 2 ………… Xấp xỉ 30 ………… Xấp xỉ. 1.3

* Đó là phạm vi nhiệt độ mà đầu dò có thể chịu được nhưng độ chính xác không được đảm bảo.

Ví dụ về độ phân giải (Nếu đối tượng đo là thước đo khối)

Tần số cắt ………… Độ phân giải ATP201 (nmrms) ………… Độ phân giải ATP202 (nmrms) ………. Độ phân giải ATP203 (nmrms)

3 MHz ………… 12nm ………… 1,2 μm ………… 2,5 nm

1 MHz ………… 7 nm ………… 1 μm ………… 2,3 nm

100 kHz ………… 1,6nm ………… 0,3 μm ………… 1,0 nm

10 kHz ………… 0,7nm ………… 0,2 μm ………… 0,5 nm

1 kHz ………… 0,6nm ………… 0,2 μm ………… 0,4 nm

100 Hz ………… 0,5nm ………… 0,2 μm ………… 0,3 nm

Độ phân giải sẽ thay đổi theo độ phản xạ của vật đo.

– Chúng tôi cũng có thể sản xuất đầu dò sợi theo yêu cầu (ví dụ: chiều dài kéo dài, loại đầu uốn cong, v.v.). Vui lòng liên hệ với chúng tôi nếu bạn cần.
– Các đặc tính trên là giá trị điển hình. Có thể xảy ra sự khác biệt do sự thay đổi trong quá trình sản xuất đầu dò cảm biến.

Kích thước bên ngoài

Sử dụng hình ảnh

Giữ đầu dò gần đối tượng đo hơn và BẬT SW hiệu chỉnh độ phản xạ. Các giá trị số sẽ biến mất khỏi màn hình khi nó chuyển sang chế độ hiệu chuẩn. Làm theo hướng dẫn từ màn hình và điều chỉnh khoảng cách đo theo phạm vi được chỉ định. Khi hiệu chuẩn hoàn tất, ATW200 sẽ trở về chế độ đo và giá trị số sẽ được hiển thị.

Giữ đầu dò gần đối tượng đo hơn. Nên gắn bệ tinh chỉnh để có thể di chuyển nhẹ.
