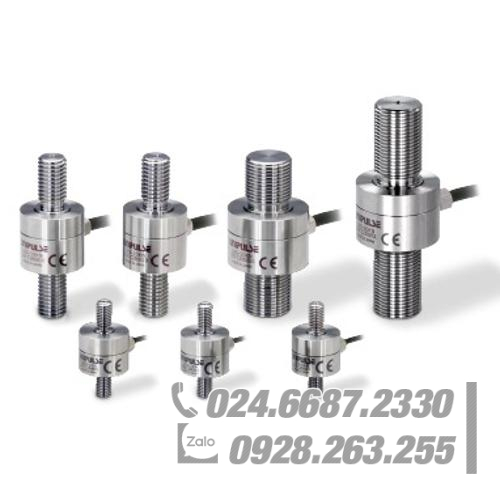

Cảm biến lực kéo & nén UNIPULSE UIS-10KN

Hầu như không có bất kỳ sự can thiệp nào từ lực xoắn & ít ảnh hưởng đến độ chính xác do tải trọng ngang!
Loại thân vít có ren dễ dàng lắp đặt mới được ra mắt!

– Dải đo 1 kN, 2 kN, 5 kN, 10 kN, 20 kN, 50 kN
– Vì là ren ngoài ở cả hai đầu và đi kèm với kiểu dáng đai ốc ngắn , nên dễ dàng lắp đặt bằng đai ốc kép
– Đo cả lực căng và lực nén
– Chiều cao ngắn như 40 to 92 mm; cảm biến lực này không cản trở các thiết bị khác.
(1 to 5 kN: 40 mm, 10 to 20 kN: 70 mm, 50 kN-S: 70 mm, 50 kN: 92 mm)

Ví dụ lắp đặt

Phương pháp lắp đặt

Đặc điểm kỹ thuật

UIS-1KN, UIS-2KN, UIS-5KN

Dòng ………… UIS-1KN ………… UIS-2KN ………… UIS-5KN

Dải đo định mức ………… 1 kN ………… 2 kN ………… 5 kN

Điện áp đầu ra ………… Xấp xỉ 1.0 mV/V

Quá tải an toàn ………… 300% R.C.

Cân bằng Zero ………… ±10% R.O.

Hệ số phi tuyến tính ………… 0.2% R.O. hoặc thấp hơn

Độ trễ ………… 0.2% R.O. hoặc thấp hơn

Hệ số lặp lại ………… 0.1% R.O. hoặc thấp hơn

Khoảng nhiệt độ được bồi thường ………… -10 to +60℃

Khoảng nhiệt độ an toàn ………… -20 to +70℃

Nhiệt độ ảnh hưởng đến zero ………… 0.5% R.O/10℃ hoặc dưới

Nhiệt độ ảnh hưởng đến dải đo ………… 0.5% R.O/10℃ hoặc dưới

Điện trở ngõ vào ………… Xấp xỉ 1000 Ω

Điện trở ngõ ra ………… Xấp xỉ 1000 Ω

Điện áp kích thích khuyến cáo ………… 5 V

Điện áp kích thích tối đa ………… 7.5 V

Trở kháng cách ly (DC 50 V) ………… 1000 MΩ hoặc lớn hơn

Cáp ………… φ2.5 Cáp mềm 6 ruột (3 m) Đầu cáp: 7 dây

Vật liệu làm Cảm biến tải trọng ………… Thép không gỉ

Độ biến dạng theo Dải đo ở mức ………… 0.015 mm ………… 0.014 mm ………… 0.021 mm

Tần số tự nhiên ………… 2 kHz ………… 3 kHz ………… 5 kHz

Khối lượng ………… Xấp xỉ 30 g

UIS-10KN, UIS-20KN, UIS-50KN, UIS-50KN-S

Dòng ………… UIS-10KN ………… UIS-20KN ………… UIS-50KN ………… UIS-50KN-S

Dải đo định mức ………… 10 kN ………… 20 kN ………… 50 kN ………… 50 kN
