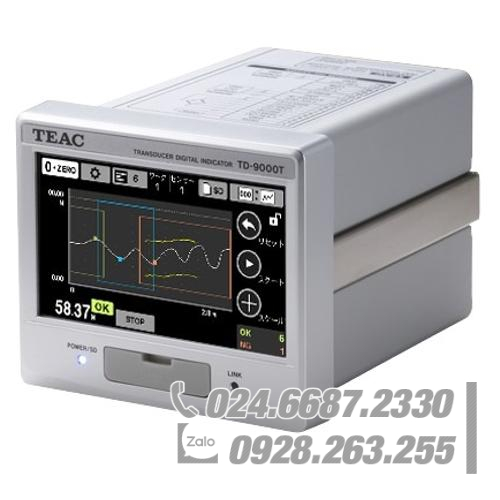

Bộ hiển thị TEAC TD-9000T

Màn hình chính

Hiển thị giá trị chỉ báo cho phép kiểm tra giá trị tải thời gian thực và điều kiện cài đặt, đồng thời chế độ hiển thị dạng sóng cho phép đưa ra phán đoán OK/NG trên dạng sóng trong thời gian thực.
– Khi thiết bị được bật, màn hình mở lần cuối khi thiết bị tắt sẽ mở lại (màn hình giá trị chỉ báo hoặc dạng sóng).

Nguồn cấp

DC 24V (± 10%) 13W
100V – 240V AC: Cần có bộ chuyển đổi AC PA-91 (tùy chọn)

Đầu vào cảm biến dịch chuyển

Điều chỉnh 2 đầu vào Strain và Displacement (Điện áp và Xung)

Hỗ trợ đầu vào xung (pha A/B hoặc pha A, sóng vuông vi sai (tuân thủ RS-422) và đầu vào điện áp ±5,2 V. Không chỉ có thể quản lý Tải theo thời gian mà còn có thể quản lý Tải trọng dịch chuyển.

Hiệu chuẩn tuyến tính hóa (Chức năng điều chỉnh)

Độ tuyến tính của phép đo tải được cải thiện bằng cách tăng điểm hiệu chuẩn.
Sau khi hiệu chuẩn tải thực tế và hiệu chuẩn đầu vào tương đương, hãy nhập hiệu chuẩn tuyến tính hóa.

Phán đoán thời gian thực

Phán đoán liên tục

Phán đoán liên tục là phương pháp phán đoán xác định xem nó có ổn hay không bằng cách so sánh các giá trị được đo với các giá trị so sánh của “giới hạn cao, giới hạn cao cao, giới hạn thấp và giới hạn thấp thấp”. Ngoài màn hình kỹ thuật số, thiết bị này còn hỗ trợ hiển thị đồ thị

Phán đoán dải

Phán đoán dải là một phương pháp phán đoán liên tục so sánh và đánh giá các giá trị đo được thay đổi theo thời gian và độ dịch chuyển bằng cách sử dụng dải cho phép. Thay vì giới hạn cao, giới hạn thấp và các giá trị cố định khác để đánh giá liên tục, bất kỳ đường cong nào cũng có thể được sử dụng để so sánh.

Phán đoán đa vùng

Phán đoán đa vùng là phương pháp phán đoán xác định xem các giá trị đo được có phù hợp hay không đối với các vùng được bao quanh bởi các phần tải trọng và thời gian hoặc chuyển vị cho phép.
Tám loại giữ, cụ thể là so sánh không đổi, lấy mẫu, đỉnh, đáy, đỉnh tới đỉnh, giá trị trung bình, cực đại/cực tiểu và điểm uốn, có thể được chỉ định làm phương tiện phán đoán OK/NG. OK/NG được đánh giá ở tối đa 5 vùng cho một quy trình. Cũng có thể chuyển đổi vùng từ đầu vào bên ngoài.

Phán đoán kết hợp (Phán đoán băng tần + Đa vùng)

Chức năng phán đoán kết hợp là phương pháp phán đoán xác định OK hay không cho một công việc bằng cách kết hợp “Phán đoán dải” và “Phán đoán đa vùng”.
Điều này cho phép đánh giá chi tiết ngay cả với các dạng sóng phức tạp.

Đầu ra dữ liệu

Đầu ra analog

Bộ chuyển đổi D/A cho phép đầu ra analog tương ứng với giá trị chỉ báo đơn vị.
Điện áp đầu ra: 0 – ±10V
Đầu ra hiện tại: 4 – 20mA
Điện áp đầu ra tối đa có thể được đặt trong khoảng ±1V và ±10V theo các bước 1V bằng cách sử dụng D/A max. cài đặt điện áp.

Đầu ra kỹ thuật số

Tính năng tiêu chuẩn: Không thể sử dụng RS-232C, USB
RS-232C và USB cùng lúc.
Tùy chọn: Ethernet/IP ^™ , CC-Link (đã lên kế hoạch)

Chức năng hiển thị kết quả đánh giá và lưu dữ liệu

Bộ nhớ trong

Cũng như dữ liệu đo lường, thông tin cài đặt và kết quả đánh giá có thể được lưu ở định dạng CSV, giúp dễ dàng xác minh và sử dụng kết quả.

thẻ SD

Định dạng dữ liệu ghi: định dạng CSV
Cấu trúc tệp ghi:
Phần tiêu đề (số thiết bị, ngày và giờ đo, số cảm biến, số công việc và dữ liệu đo khác)
Phần dữ liệu (dữ liệu đo và dạng sóng so sánh)

Chức năng hiển thị kết quả phán đoán

Dữ liệu bạn quan tâm có thể được kiểm tra ngay tại chỗ với kết quả phán đoán.

Chức năng chẩn đoán

Hiển thị biến dạng tĩnh

Chức năng này có thể điều tra các khuyết tật như suy giảm cảm biến tải trọng và biến dạng dẻo.
Tín hiệu đầu vào được hiển thị theo đơn vị mức biến dạng (µST).

Phát hiện ngắt kết nối

Điểm ngắt kết nối của tế bào tải có thể được kiểm tra trong thời gian thực. Nếu phát hiện có khả năng xảy ra gián đoạn, vị trí có thể xảy ra gián đoạn sẽ được hiển thị bằng màu đỏ.

Chức năng kiểm tra đầu vào/đầu ra

Có thể kiểm tra trạng thái của tín hiệu đầu vào/đầu ra điều khiển ở mặt sau của thiết bị chính.

Thiết bị đầu cuối đầu vào

Tùy thuộc vào tín hiệu đầu vào, mức THẤP (BẬT với đèn báo màu vàng) hoặc CAO (TẮT) được hiển thị.

Thiết bị đầu cuối đầu ra

Đầu ra có thể được BẬT/TẮT cho các đầu nối theo ý muốn.
Sử dụng điều này khi kiểm tra kết nối đầu ra

Tùy chọn liên lạc

Ethernet/IP ^™

Dòng sản phẩm tương thích với Ethernet/IP ^™ có thể được kết nối trực tiếp với PLC.
– Model hỗ trợ Ethernet/IP ^™ là một tùy chọn được cài đặt tại nhà máy.

CC-Link

Dòng sản phẩm tương thích CC-Link có thể được kết nối trực tiếp với PLC.
– mô hình hỗ trợ CC-Link là một tùy chọn được cài đặt tại nhà máy.

Ngôn ngữ: Hiển thị bằng 4 ngôn ngữ (tiếng Nhật, tiếng Anh, tiếng Trung, tiếng Hàn)

TD-9000T không chỉ hỗ trợ hiển thị tiếng Nhật mà còn hỗ trợ hiển thị tiếng Anh. (Tiếng Trung và tiếng Hàn cũng sẽ được hỗ trợ)
Tiếp thu các tiêu chuẩn an toàn và quan tâm đến môi trường, đáp ứng nhu cầu toàn cầu hóa của khách hàng.

Ngôn ngữ hiển thị có thể được chuyển đổi giữa tiếng Nhật và tiếng Anh.
Ngoài ra còn có sách hướng dẫn sử dụng tiếng Nhật, tiếng Anh, tiếng Trung và tiếng Hàn.
Tuân thủ các tiêu chuẩn CE và UL.
Thiết kế thân thiện với môi trường, tuân thủ Chỉ thị RoHS của Châu Âu và Quy định REACH
Phần mềm

Chương trình xem dữ liệu ngoại tuyến TD-View [Phần mềm miễn phí]

The TD-View is software that manages data measured by TD-9000T on a PC, and displays and statistically analyzes the data recorded on the SD/SDHC card on a personal computer. It shows its true ability in statistical process control. Not only individual measurement data (Time-Load, Time-Displacement, Displacement-Load), but also trends and histograms of OK/NG judgment points for the entire list and statistically calculated values (Data, OK/NG Count, Average, Maximum, Minimum, Variance, S.D, Fluct., Cp) are displayed.
In addition to saving the measurement data in CSV format, indicator value lists and graph data can be checked with a simple operation.

Recommended Operating Environment

System Requirements
CPU: 2nd generation Intel^® Core^™ i5, 3.0 GHz or faster
OS: Windows 10
Memory: 4GB or more
HDD free space: 10GB or more
Screen resolution: 1024 x 768 pixels or higher
.Net Framework 4 Client Profile
