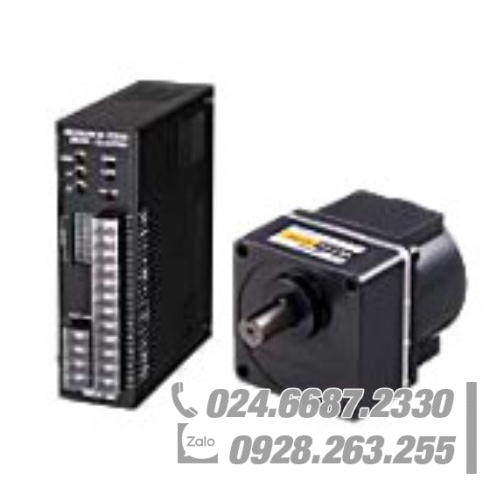

Động cơ Oriental FBL440A-10

80mm

40W

Bánh răng GF đầu trục song song

Sắt

10

Loại cáp

100/115V một pha

±15%

50/60Hz

1,0A

2.0A

0,13N･m

0,16N･m

1,2N･m

3000r/phút

30～ 300r/phút

22×10

^-4

kg・m

²

0,333×10

^-4

kg・m

²

-1% trở xuống:

Điều kiện 0 đến mô-men xoắn định mức, tốc độ quay định mức, điện áp định mức, nhiệt độ phòng

±1% trở xuống:

Điều kiện Điện áp định mức ±10%, tốc độ quay định mức, không tải, nhiệt độ phòng

±1% hoặc ít hơn:

Điều kiện Nhiệt độ hoạt động xung quanh 0 đến +40°C, tốc độ quay định mức, không tải, điện áp định mức

Phụ thuộc vào một trong những điều sau đây .･Bộ thiết lập tốc độ bên trong (1 cái) ･Bộ thiết lập tốc độ bên ngoài (20kΩ, 1/4W) ･Điều khiển điện áp DC (0 đến 5V DC, 1mA trở lên)

0,5 đến 15 giây (khi được đặt thành 3000 vòng/phút)

Cài đặt chiết áp thời gian tăng tốc/giảm tốc với thiết bị

Nội bộ/Bên ngoài Có thể thực hiện bằng cách chuyển đổi chiết áp tốc độ

Tiếp theo Khi chức năng bảo vệ được kích hoạt, tín hiệu cảnh báo được phát ra và động cơ sẽ dừng tự nhiên.

・Chức năng bảo vệ quá tải: Khi tải vượt quá mô-men xoắn định mức tác dụng lên động cơ trong khoảng 5 giây trở lên

・Chức năng bảo vệ quá nhiệt: Khi nhiệt độ của tản nhiệt bên trong bộ điều khiển vượt quá khoảng 90°C

・Chức năng bảo vệ quá áp: Khi truyền tải nâng hoặc tải vượt quá quán tính tải cho phép

・Bảo vệ pha hở: Khi dây cảm biến trong cáp động cơ bị ngắt kết nối trong quá trình vận hành động cơ

*FBLII series là loại cuộn dây. Điều khiển tốc độ động cơ không thể thực hiện được trong các ứng dụng mà trục động cơ quay từ phía tải, chẳng hạn như khi vận hành ở mức tải thấp.Ngoài ra, trong quá trình vận hành tải nâng, mạch bảo vệ sẽ tự động dừng động cơ nhằm tránh gây hư hỏng cho bộ dẫn động do điện áp sơ cấp biến tần của bộ dẫn động vượt quá giá trị cho phép.

10,5m giữa động cơ và mạch

Liên tục

1,9kg (bao gồm cả hộp số)

0,8kg
