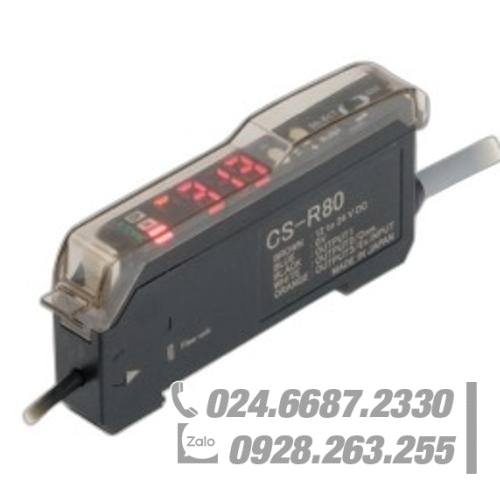

CS-R80 Dòng KGN CS-R80PN

xác định tỷ lệ màu bằng cách phân tích ánh sáng thành ba màu cơ bản: đỏ, lục và lam

Hữu ích để kiểm tra màu đèn LED

Độ phân giải: 0,1%

Người mẫu	Đầu ra NPN	Đầu ra PNP
	CS-R80	CS-R80PN
Phương pháp phát hiện	Thành phần màu RGB (phần tử nhận ánh sáng RGB)
Nghị quyết	0,1%
Nguồn cấp	12-24V DC±10% / Độ gợn từ 10% trở xuống
Mức tiêu thụ hiện tại	50mA trở xuống
Dạy màu chuẩn	Dạy 1 màu (Chế độ 1) Dạy 3 màu (Chế độ 3) ※1
đầu ra	1 đầu ra (Model 1) 3 đầu ra (Model 3)
Đầu vào bên ngoài cho việc giảng dạy	Không có điện áp đầu vào (tiếp điểm/không tiếp điểm)
Chế độ đầu ra	Ngõ ra NPN cực thu hở, dòng điện chìm 50mA(DC30V) trở xuống, điện áp dư: 2V	Đầu ra cực thu hở PNP, Dòng nguồn 50mA(DC30V) trở xuống, điện áp dư: 2V
Chế độ hoạt động	Có thể lựa chọn BẬT hoặc TẮT sự phù hợp
Thời gian trễ	Có thể lựa chọn giữa Độ trễ bật, Độ trễ tắt và tắt hẹn giờ Thời gian trễ: cố định 250ms
Thời gian đáp ứng	50ms trở xuống ※2
Chỉ số	Đèn báo hoạt động: Đèn LED “OP” sáng khi đầu ra BẬT Đèn báo mức: Đèn LED “H” sáng khi cường độ ánh sáng quá mức Đèn báo mức: Đèn LED “L” sáng khi cường độ ánh sáng quá mức
Trưng bày	Chỉ báo 1 chữ số màu cam + 3 chỉ báo chữ số màu đỏ
Công tắc	(+), (-) Công tắc nút nhấn : chọn Chế độ/dạy/thay đổi giá trị cài đặt/chọn kênh Công tắc chọn : chọn RUN/SELECT/SET
Bảo vệ mạch	Bảo vệ ngắn mạch
Vật liệu	Polycarbonate
Sự liên quan	Loại cáp (kích thước bên ngoài: dia.3.7mm) 0.2mm2 5 lõi, 2m (màu đen)
Cân nặng	Khoảng 60g (Bao gồm cáp và giá đỡ dài 2m)
phụ kiện	Giá đỡ, hướng dẫn vận hành

※1 Đặt ở Chế độ 1 trong cài đặt gốc. ※2 Có thể phát hiện sau một giây sau khi bật nguồn cảm biến. Thời gian phản hồi khác nhau, tùy thuộc vào môi trường như cường độ ánh sáng. Cáp quang có sẵn riêng biệt. Sợi khuyến nghị: FT105BC-CS, khoảng cách khuyến nghị: 5 mm.
