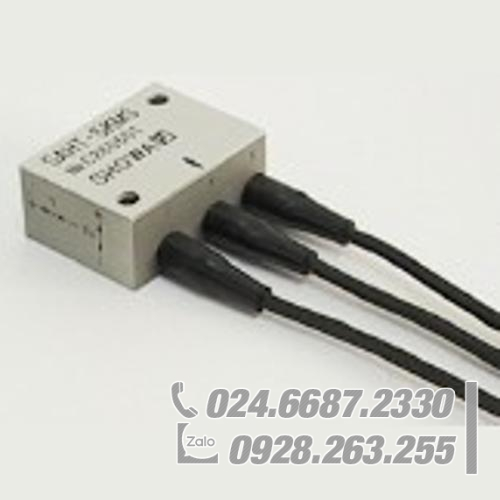

Cảm biến gia tốc SHOWA SAHT-5KMS

Người mẫu ………… A ………… B …………. .C ………… D ………… E ………… Tần số …….. …. Đáp ứng tần số ………… Trọng lượng

SAHT-100MS ………… 100m/s2(10.20G) ………… 44 ………… 37 .. ………. 20 ………… 36 ………… 29 ………… 0,5 kHz ………… DC0.34kHz ………… 90g

SAHT-200MS ………… 200m/s2(20.39G) ………… 44 ………… 37 .. ………. 20 ………… 36 ………… 29 ………… 0,75 kHz ………… DC0.45kHz ………… 90g

SAHT-500MS ………… 500m/s2(50,99G) ………… 44 ………… 37 .. ………. 20 ………… 36 ………… 29 ………… 1.4 kHz ………… DC0.9kHz ………… 90g

SAHT-1KMS ………… 1km/s2(102.0G) ………… 40 ………… 30 .. ………. 16 ………… 30 ………… 20 ………… 1,9 kHz ………… DC1.1kHz ………… 50g

SAHT-2KMS ………… 2km/s2(203.9G) ………… 40 ………… 30 .. ………. 16 ………… 30 ………… 20 ………… 3,0 kHz ………… DC2.0kHz ………… 50g

SAHT-5KMS ………… 5km/s2(509.9G) ………… 40 ………… 30 .. ………. 16 ………… 30 ………… 20 ………… 5.2 kHz ………… DC3.0kHz ………… 50g

SAHT-10KMS ………… 10km/s2(1020G) ………… 40 ………… 30 … ………… 16 ………… 30 ………… 20 ………… 8.0kHz ………. DC5.0kHz ………… 50g

* Trọng lượng ghi trong các bảng của bảng dữ liệu này không bao gồm trọng lượng của cáp.

* Dải tần đáp ứng:

Đầu ra của bộ phát hiện gia tốc này luôn nằm trong khoảng 5% khi áp dụng các gia tốc rung không đổi cho bộ phát hiện gia tốc này và thay đổi các giá trị tần số được áp dụng theo thời gian.

Quá tải an toàn ………… 200% RC

Đầu ra định mức ………… 0,55mV/V30%

Phi tuyến tính ………… 1%RO

Độ trễ ………… 1%RO

Độ nhạy ngang ………… 2%RO

Tỷ lệ giảm chấn ………… 0,7 (Xấp xỉ 25)

Điện áp kích thích ………… 3V(hoặc ít hơn)

Điện áp kích thích an toàn ………… 4V

Điện trở đầu vào ………… 120

Điện trở đầu ra ………… 120

Phạm vi nhiệt độ an toàn ………… -10 đến 60

Hiệu ứng nhiệt độ ở mức 0………… 0,1%RO/

Cáp ………… Cáp có vỏ bọc 3mm-4wire, chiều dài : 51

1.Đầu nối (Tiêu chuẩn NDIS), phích cắm có thể được gắn trên cáp theo yêu cầu đặc biệt (có tính phí thêm).
