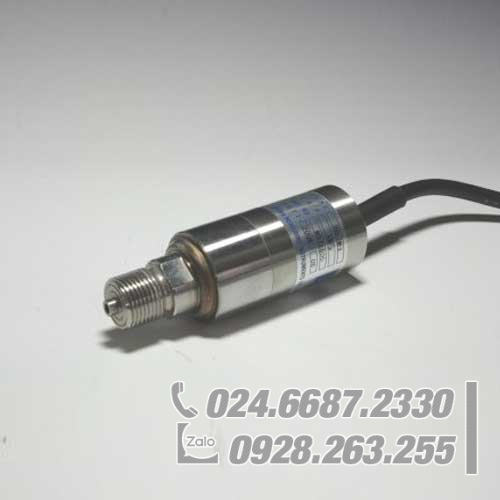

Cảm biến áp suất SHOWA HVU-10MPA

Model ………… Công suất ………. Tần số ………… Trọng lượng

HVU-1MPA ………. 1MPa(10,20kgf/cm2) ………… 16kHz ………… 250g

HVU-2MPA ………. 2MPa(20,39kgf/cm2) ………… 17kHz ………… 250g

HVU-5MPA ………… 5MPa(50,99kgf/cm2) ………… 40kHz ………… 250g

HVU-10MPA ………. 10MPa(102.0kgf/cm2) ………… 65kHz ………… 250g

HVU-20MPA ………… 20MPa(203,9kgf/cm2) ………… 60kHz ………… 250g

HVU-50MPA ………. 50MPa(509,9kgf/cm2) ………… 94kHz ………… 250g

* Trọng lượng ghi trong các bảng của bảng dữ liệu này không bao gồm trọng lượng của cáp rơle.

* Các giá trị bằng số của tần số riêng nêu trong bảng số liệu này là các giá trị tính toán của vật đàn hồi đơn độc lập. Phản ứng áp suất phụ thuộc vào đặc điểm của môi trường áp suất, v.v.

Quá tải an toàn ………… 120%RC

Đầu ra định mức ………… 1,5mV/V1% (1MPa)

………… 2,0mV/V1% (2MPa đến 50MPa)

Độ phi tuyến ………… 0,5% RO (1MPa)

………… 0,3%RO (2MPa đến 50MPa)

Độ trễ ………… 0,5% RO (1MPa)

………… 0,3%RO (2MPa đến 50MPa)

Độ lặp lại ………… 0,3%RO (1MPa)

………… 0,2%RO (2MPa đến 50MPa)

Điện áp kích thích ………… 10V(hoặc ít hơn)

Điện áp kích thích an toàn ………… 15V

Điện trở đầu vào ………… 350

Điện trở đầu ra ………… 350

Phạm vi nhiệt độ được bù ………… -10 đến 60

Phạm vi nhiệt độ an toàn ………… -20 đến 80

Nhiệt độ. Hiệu ứng trên mức không ………. 0,03%RO/ (1MPa)

………… 0,02%RO/ (2MPa đến 50MPa)

Nhiệt độ. Hiệu ứng trên đầu ra………… 0,05%/

Cáp ………… Cáp có vỏ bọc 6 mm-4 dây, chiều dài : 0,3

Đầu nối ………… Giắc cắm/PRC03-32A10-7F

Cáp kèm theo ………… LA-5

Phần thân chính: Thay đổi thành “có đầu nối” (theo thứ tự tùy chọn).

*NDISReceptacle / PRC03-21A10-7FDấu ký hiệu “-A” sẽ được đưa ra ở cuối số Model.

Ví dụ) HVU-20MPA-A

*Ổ cắm đầu nối chống nước / TC1108-23A10-7FDấu ký hiệu “-B” sẽ được ghi ở cuối số Model.

Ví dụ) HVU-20MPA-B
