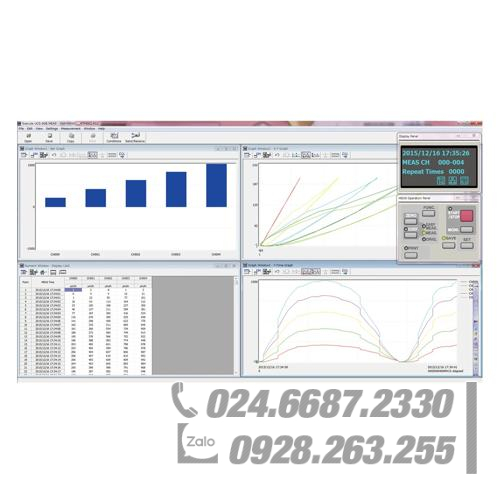

Phần mềm điều khiển Phần mềm điều khiển KYOWA UCS-60B

* Điều khiển UCAM-60C M14/65C M14

* Cửa sổ số trình bày dữ liệu ở dạng danh sách

* Hiển thị tối đa 50 cửa sổ biểu đồ (Dữ liệu tối đa 20 kênh trên mỗi biểu đồ)

* Định dạng lưu dữ liệu đa dạng: Kyowa chuẩn KU1, CSV và XLS (định dạng Excel)

* Xử lý dữ liệu (Các phép toán số học, các phép toán thống kê và phân tích hoa thị)

* Đọc/ghi các file điều kiện đo/tính toán

* Đầu ra máy in

UCS-60B

Phần mềm điều khiển UCS-60B

Môi trường hoạt động

HỆ ĐIỀU HÀNH ………… Windows 8/8.1, Windows 10Tiếng Anh/Tiếng Nhật, hỗ trợ 32/64 bit

CPU ………… Core 2 Duo, 2 GHz hoặc nâng cao

Bộ nhớ ………… Nếu HĐH 32 bit, 2 GB trở lênNếu HĐH 64 bit, 4 GB trở lên

Hiển thị ………… 1024 768 pixel trở lên

Kết nối bên ngoài ………… [Cổng nối tiếp]RS-232C, cổng nối tiếp tiêu chuẩn hoặc cổng có thể kết nối với bộ chuyển đổi nối tiếp USB [cổng LAN]Đối với giao tiếp Ethernet[GP-IB]

Chức năng cài đặt điều kiện đo

UCAM có thể điều khiển ………… UCAM-20PCUCAM-60A/60B/60CUCAM-65A/65B/65CUCAM-500A/500B

Số lượng kênh đo ………… CH000 đến CH999

Các chức năng đo lường ………… EASY MEAS.MEAS.ORIG.INITIAL

Số lần lặp lại ………… 0 đến 9999 (0: Vô hạn)

Tính toán hệ số hiệu chuẩn ………… Có thể lựa chọn BẬT/TẮT

Điều kiện kênh ………… Loại máy quét Chế độ kênh đo Tốc độ quét Hệ số hiệu chuẩn Số chữ số dưới dấu thập phân Đơn vị Offset Nhiệt độ tham chiếu Giá trị ban đầu Tên kênh (trong vòng 18 chữ và số)

Điều kiện đo khoảng thời gian ………… Ngày/giờ bắt đầu, khoảng thời gian

Điều kiện đo kích hoạt ………… Kênh kích hoạt (tối đa 4 kênh )VÀ/HOẶC giữa các kênh kích hoạt Giá trị kích hoạt Bù đắpSố lần lặp lại 0 đến 9999 (0: Vô hạn )Số bước lên tới 99

Điều kiện đo khoảng thời gian kích hoạt ………… Kênh kích hoạt (Tối đa 4 kênh)Giá trị tham chiếu của kênh kích hoạtAND/OR giữa các kênh kích hoạt Khoảng thời gianSố lần lặp lại 0 đến 9999 (0:Vô hạn)Số bước lên tới 99

Tệp tình trạng đo ………… Có thể đọc/lưu

Chức năng thiết lập điều kiện tính toán …………

Tệp điều kiện tính toán ………… Có thể đọc/lưu

Chức năng đo ………… Kiểm tra MEASĐo giá trị ban đầuĐo giá trị ban đầuĐo theo dõi (tối đa 40 kênh)Đo thời gian thựcĐo tự động (khoảng thời gian, đo kích hoạt, khoảng thời gian kích hoạt)Thay đổi đo hành trình

Hiển thị số của dữ liệu đo được …………

Cửa sổ số ………… Danh sách dữ liệu gần đây nhất trong phép đo thời gian thực hoặc tự động

Định dạng hiển thị ………… Danh sách tất cả dữ liệu Danh sách dữ liệu theo điểm đo Giá trị ban đầuKiểm tra kết quả

Cửa sổ màn hình ………… Dữ liệu thu được khi đo màn hình

Hiển thị đồ họa của dữ liệu đo được …………

Các loại đồ thị ………… Đồ thị thời gian Y Đồ thị chu kỳ Y Đồ thị X-Y Đồ thị thanh

Số lượng kênh hiển thị ………… Tối đa. 20 (tối đa 10 bộ kênh trong biểu đồ XY)

Hoạt động hiển thị ………. Thu phóng trục X và YTự động chia tỷ lệ trục X và YCon trỏ

Số lượng dữ liệu có sẵn trên màn hình ………. Phụ thuộc vào số lượng kênh đo như sau: 100 kênh trở xuống 10000 dữ liệu200 kênh trở xuống 5000 dữ liệu500 kênh trở xuống 2000 dữ liệu501 kênh trở lên 1000 dữ liệu

Định dạng lưu dữ liệu đo được ………… KU1UCAM-70A (ASCII)CSVXLS (định dạng MS-Excel)

TEDS ………… Đọc thông tin từ các cảm biến do TEDS cài đặt.(UCAM-60B/C, UCAM-65B/C)

Tái tạo chương trình

………… Các tệp định dạng KU1, tệp định dạng UCAM-70A (tương thích với cả ASCII và nhị phân) và tệp định dạng UCAM-500A/B có thể được đọc/lưu, hiển thị và cắt/chuyển đổi thành CSV hoặc các tệp định dạng XLS.
