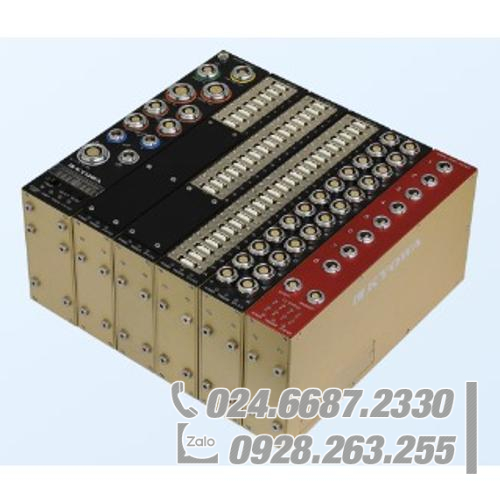

Hệ thống thu thập dữ liệu KYOWA DIA-708AS3

Nhỏ gọn và nhẹ
Cấu trúc mô-đun hóa cho phép tối ưu hóa hệ thống của bạn.
(Đo từ 1 đến đa kênh.)
Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708AS3)
Kênh đo đồng bộ lên tới 1056
(Tối đa 999 kênh khi sử dụng DIS-70A)

Dòng DIS-7200

Mô-đun hẹn giờ túi khí DIA-708AS3

Đánh lửa hiện tại

Kênh đầu ra ………… 8

Đầu nối ………… Máy tính lớn: ECP.0S.302 (Sản xuất LEMO)Phích cắm: FFA.0S.302 (Sản xuất LEMO)

Dòng điện đầu ra ………… Phạm vi cài đặt: 0,5 đến 3,0 A và TẮT (Có thể lựa chọn với các bước 0,1 A) Độ chính xác: Trong vòng 0,05 A

Điện áp đầu ra ………… Xấp xỉ. 18 V (Tối đa)

Khả năng chịu tải ………… 1 đến 9 (Bao gồm giá trị điện trở cáp tới bộ bơm hơi)*Tuy nhiên, giới hạn trên thực tế của giá trị điện trở được lấy từ giá trị sau. Đặt dòng điện (A) x Tải điện trở () = Tối đa. điện áp đầu ra 18 V

Thời gian đầu ra ………… Phạm vi cài đặt: 0,2 đến 5 ms (Có thể chọn với 0,1 ms)*Tuy nhiên, Đặt dòng điện (A) x Đặt dòng điện (A) x Điện trở tải () x Thời gian đầu ra ( ms) 180[Ví dụ] Nếu dòng điện đặt trước là 3,0 A và điện trở 6,0 thì dòng điện đầu ra lên tới 3,3 ms. Nếu dòng điện đặt trước là 2,5 A và điện trở 7,2 thì dòng điện đầu ra lên tới 4,0 ms.

Thời gian trễ ………… [Phạm vi cài đặt]0,1 đến 999,9 ms (Có thể chọn với các bước 0,1 ms)1000 đến 9999 ms (Có thể chọn với các bước 1 ms)[Độ chính xác]Trong vòng 0,01 ms (Khi cài đặt 0,1 đến 99,9 ms)Trong vòng 0,1 ms (Khi cài đặt 100,0 đến 999,9 ms)Trong vòng 1 ms (Khi cài đặt 1000 đến 9999 ms)

Bộ chuyển đổi AD

Độ phân giải ………… 16 bit

Độ chính xác của phép đo ………… Trong vòng 3%FS (FS = 5,0 A)

Phương pháp lấy mẫu ………. Đồng bộ hóa tất cả các kênh

Tần số lấy mẫu ………… 10 k, 20 k, 50 k,100 kHz

Máy ghi dữ liệu

Chế độ ………… [Chế độ đệm vòng]Mô-đun chính được kết nối nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 làm điểm Sự kiện và ghi lại dữ liệu trước và sau điểm Sự kiện.[Chế độ ghi] mô-đun chính được kết nối ghi lại dữ liệu từ điểm mà bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 làm điểm Sự kiện.

Loại bộ nhớ ………… Bộ nhớ flash

Dung lượng bộ nhớ ………… 250 M dữ liệu/kênh

Thời gian ghi ………… Khoảng. 40 phút (ở 100k Hz)

Cò súng

Loại ………… Trình kích hoạt xếp tầng:Được vận hành bởi trình kích hoạt từ các thiết bị khác. Trình kích hoạt phần mềm:Được vận hành bởi các lệnh phát ra từ PC bên ngoài.

Chức năng kiểm tra ………… Kiểm tra bộ nhớ, kiểm tra kích hoạt, kiểm tra đầu ra hiện tại

Chức năng an toàn

Chức năng an toàn ………… Ở trạng thái có phích cắm AN TOÀN được cắm vào đầu nối AN TOÀN, tín hiệu kích hoạt không được đưa vào. Ngoài ra, các đầu ra hiện tại bị chập mạch trong DIA-708AS3 để không để dòng điện ngẫu nhiên chảy vào bộ bơm hơi.

Đo điện trở tải ………. Đặt dòng điện yếu (Xấp xỉ 10 mA) vào bộ bơm hơi và đo điện trở.(*Điện trở đo được bao gồm điện trở của cáp tới bộ bơm hơi. )Phạm vi đo: 0,0 đến 10.0 Độ phân giải: 0,1 Độ chính xác: Trong vòng 0,3 [Đo điện trở trước khi kiểm tra: Ngay trước khi tiến hành kiểm tra (khi di chuyển phích cắm AN TOÀN từ đầu nối AN TOÀN sang đầu nối KHÔNG AN TOÀN), tự động đo điện trở tải để phát hiện các lỗi như đứt cáp. Chỉ khi kết quả đo được nằm trong phạm vi điện trở đặt trước, DIA-708AS3 mới chuyển sang trạng thái chờ kích hoạt để tiếp tục thử nghiệm. [Đo điện trở sau khi thử nghiệm]:Sau khi hoàn tất quá trình đánh lửa, tự động đo điện trở tải để phát hiện bộ bơm hơi không bắt lửa .Kết quả đo được hiển thị trên đèn LED trạng thái ở mặt trên.

CH Status ………… Hiển thị trạng thái của DIA-708AS3 bằng đèn LED ở mặt trước.

Bộ rung ………… Bộ rung tích hợp trong DIS-7200AS2 phát ra cảnh báo trong sự cố sau. Sạc lại tụ điện cho đầu ra hiện tại. Phát hiện lỗi khi đo điện trở. Phát hiện lỗi khi kiểm tra đầu ra hiện tại.

Giao diện ………… Phù hợp với 10BASE-T/100BASE-TX

Chức năng ghi nhật ký ………… Ghi lại trạng thái hoạt động của DIA-708AS3 (bao gồm nguồn điện và bộ kích hoạt).

Môi trường hoạt động

Nhiệt độ hoạt động ………… 0 đến 50 C

Độ ẩm hoạt động ………… 20 đến 80 % (Không ngưng tụ)

Nhiệt độ bảo quản………… -10 đến 60 C

Độ ẩm lưu trữ ………… 10 đến 90% (Không ngưng tụ)

Nguồn cấp

Phạm vi đầu vào ………… 15 đến 28 VDC (TYP.24 V)*Đảm bảo nguồn điện bên ngoài (phụ kiện tùy chọn) là 24 VDC. Hoặc, một số mục (bao gồm số lượng thiết bị) không đáp ứng các thông số kỹ thuật.

Mức tiêu thụ hiện tại ………… Tối đa. 250 mA (Nguồn điện: 24 VDC)

Khác ………… DIA-708AS3 được BẬT/TẮT bởi mô-đun chính. Nguồn điện bên ngoài: Chỉ nguồn điện bên ngoài được khuyến nghị của Kyowa
