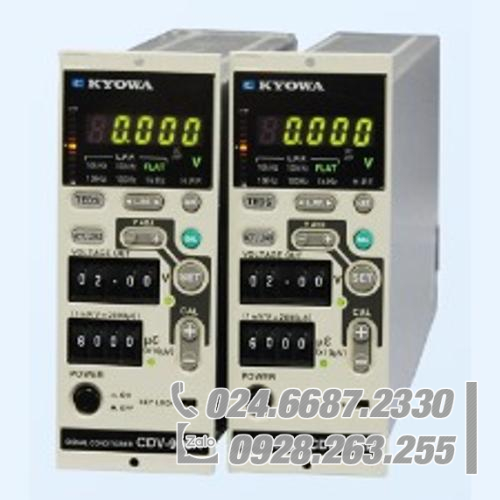

Bộ điều hòa tín hiệu Bộ điều hòa tín hiệu KYOWA CDV-900A-DC CDA/CDV-900A

CDA/CDV-900A

Bộ điều hòa tín hiệu CDV-900A-DC

Các chế độ kích thích ………… Điện áp không đổi

Viễn thám ………… Tự động (Bật/tắt tự động) Thủ công (Bật liên tục)

Mục tiêu đo ………… Máy đo biến dạng, đầu dò đo biến dạng và điện áp

Kênh ………… 1

Điện trở cầu tương thích ………… 60 đến 1000

Hệ số đo ………… 2,00 đã được sửa

Kích thích cầu ………… 1, 2, 5, 10 V

Phạm vi cân bằng (BAL) ………… Trong vòng 2% ( 10000 chủng 10-6)

Phương pháp cân bằng ………… Cân bằng tự động Độ chính xác: 1 chủng 10-6 (Ở độ nhạy 10 V/1000 chủng 10-6.) Được lưu trong bộ nhớ không biến đổi

Phi tuyến tính ………… Trong phạm vi 0,01% FS

Trở kháng đầu vào ………… 10 M + 10 M trở lên

Trở kháng đầu ra ………… Xấp xỉ. 2

Hiệu chuẩn (CAL) ………… Biến dạng tương đương: (1 đến 9999 10-6 biến dạng)Điện áp DC: (10 đến 99990 V)Cài đặt: Công tắc CAL (công tắc 4 kỹ thuật số)Độ chính xác:Trong vòng (0,2% +0,5 chủng 10-6)Trong vòng (0,1% +5,0 VRTI)

Điều chỉnh độ nhạy ………… Độ nhạy được thiết lập kết hợp với các công tắc CAL và VOLTAGE OUT (công tắc kỹ thuật số 4 chữ số)Phạm vi công tắc CAL: 100 đến 9999 10-6 biến dạng theo 1 bước biến dạng 10-6 ĐIỆN ÁP Phạm vi chuyển đổi OUT: 1,00 đến 10,00 x 0,01 V Độ chính xác: Trong (0,5% + 5 mV)Phạm vi: 200 đến 10000

Điều chỉnh độ nhạy tốt ………… Phạm vi: 1 đến 1/2,5

Đáp ứng tần số ………… DC đến 500 kHz(Độ lệch biên độ: 1, -3 dB)

LPF ………… Đặc tính truyền: bậc 4 Tần số ButterworthCutoff: 10, 100, 1 k, 10 k, 100 k Hz và FLAT – 6 bước Tỷ lệ biên độ tại điểm cắt : -3 1 dBAsuy giảm : ( -24 1) dB/tháng mười.

HPF ………… Tần số cắt: 0,2 Hz, TẮT – 2 bước

Đầu ra ………… ĐẦU RA A: 10 V (Điện trở tải 5 k trở lên) ĐẦU RA B: 10 V (Điện trở tải 5 k trở lên)

Nhiễu ………… LPF FLAT:40 Vp-p trở xuốngLPF 100 kHz:16 Vp-p trở xuốngLPF 10 kHz:6 Vp-p trở xuốngLPF 1 kHz:4 Vp-p trở xuốngLPF 100 Hz:3 Vp-p trở xuốngLPF 10 Hz:2 Vp-p trở xuống(Tại kích thích cầu: 2 V, điện trở cầu: 120 , 1000 đầu vào biến dạng 10-6, bộ đầu ra 10,00 V)

Tối đa cho phép. Điện áp đầu vào ………… 15 V

Điện áp chế độ chung cho phép ………… 10 V

CMRR ………… 100 dB trở lên

Tính ổn định ………… Nhiệt độ Điểm 0: 1 10-6 chủng trên mỗi CS Độ nhạy: 0,01%/C Thời gian Điểm 0: 5 10-6 chủng/24 h Độ nhạy: 0,05%/24 h Nguồn điện Điểm 0: 0,05%FS /dao động công suất 10%Độ nhạy: 0,05%/dao động công suất 10%(Ở độ nhạy 10 V trên 1000 chủng 10-6)

Chỉ báo điện áp đầu ra ………… Màn hình kỹ thuật số 4 chữ số (LED 7 đoạn) Đồng hồ đo thanh LED 11 đoạn

Chỉ báo quá mức đầu vào ………… Màn hình hiển thị điện áp đầu ra nhấp nháy (chỉ màn hình kỹ thuật số 4 chữ số)

Chức năng kiểm tra ………… Kiểm tra điện trở cầu

Chức năng khóa phím ………… Khóa tất cả các phím trừ công tắc POWER. (Cho phép thay đổi cài đặt trên các công tắc CAL và VOLTAGE OUT kỹ thuật số)

Chức năng từ xa ………… Thực hiện điều chỉnh cân bằng (BAL)Thực hiện hiệu chuẩn đầu ra biến dạng (CAL)Khóa phím

TEDS ………… Đọc thông tin TEDS của cảm biến và đặt đầu ra định mức thành điện áp đầu ra VOLTAGE OUT.

Hiệu chỉnh tải thực tế ………… Đặt đầu vào tải thực tế thành điện áp đầu ra VOLTAGE OUT.

Chức năng người dùng ………… Bù điện trở cáp

Chiều dài cáp kéo dài ………… Lên đến 2 km (Sử dụng cáp cảm biến)*Bằng cáp có vỏ bọc 6 dây dẫn (0,5 mm2)

Chống rung ………… 5 đến 200 Hz, với 29,4 m/s2 (3 G) theo hướng X, Yand Z trong 12 chu kỳ, 10 phút/chu kỳ

Chống va đập ………… 15 G, 11 ms trở xuống, theo hướng X, Yand Z, cứ sau 3 chu kỳ

Nhiệt độ hoạt động ………… -10 đến 50C

Độ ẩm hoạt động ………… 20 đến 85% (Không ngưng tụ)

Nhiệt độ bảo quản………… -30 đến 70C

Nguồn điện ………… 10,5 đến 15 VDC, xấp xỉ. 4 W (Ở 12 VDC)

Kích thước ………… 49 W x 128,5 H x 262,5 D mm(Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 1,0 kg

Tuân thủ ………… Chỉ thị 2014/30/EU (EMC)Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)

Phụ kiện tiêu chuẩn ………… Cáp đầu ra U-08, cáp nguồn U-59DC P-69 Lõi Ferrite 5 Hướng dẫn sử dụng

Phụ kiện tùy chọn ………… Cáp đầu vào U-37Cáp mở rộng N-81 đến N-85Hộp đựng YC-AAĐế khuếch đại FA-1BAC Bộ chuyển đổi SA-10A-AMP
