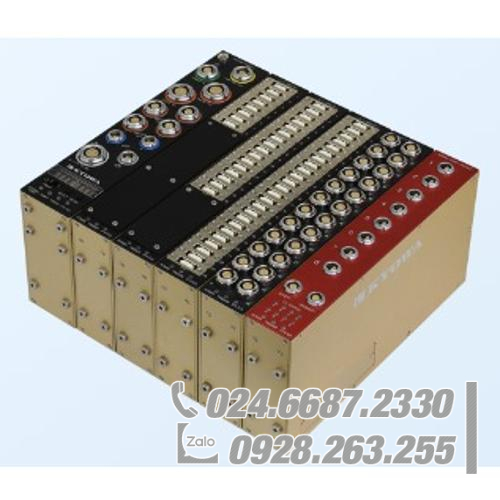

Hệ thống thu thập dữ liệu KYOWA DIS-708AS1-T, 8 kênh

Nhỏ gọn và nhẹ
Cấu trúc mô-đun hóa cho phép tối ưu hóa hệ thống của bạn.
(Đo từ 1 đến đa kênh.)
Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708AS3)
Kênh đo đồng bộ lên tới 1056
(Tối đa 999 kênh khi sử dụng DIS-70A)

Dòng DIS-7200

Module điều hòa tín hiệu DIS-708AS1-T, 8 kênh

Model ………… Loại đầu nối vuông: DIS-708AS1-T(8 kênh)

Đầu vào analog

Kênh ………… 8

Đầu nối đầu vào ………… 3RT01-RW7F(TAJIMI ELECTRONICS được sản xuất, phích cắm áp dụng: 3RT01-PB7M)

Định dạng đầu vào ………… Đầu vào vi sai cân bằng

Điện trở đầu vào ………… Đo cảm biến cầu: Tăng 1 đến 5000. (50 M + 50 M)Tăng 0,1 đến 0,9Xấp xỉ. (100 k+100 k) Đo điện áp: Xấp xỉ. (100k +100k)

Điện áp đầu vào ………… Trong vòng 20 V

Tăng ………… 0,1 đến 0,9 ( 0,1 bước)1 đến 5000 ( 1 bước)

Đạt được độ chính xác ………… Trong vòng 0,2%FS

Phi tuyến tính ………… Trong vòng 0,1%FS

Điều chỉnh cân bằng ………… Tăng 0,1 đến 0,9: Trong vòng 20 V 1 đến 9: Trong vòng 2 V 10 đến 99: Trong vòng 200 mV 100 đến 5000: Trong vòng 20 mV

Kích thích cầu

Phương pháp áp dụng điện áp ………. Mỗi kênh có thể chuyển đổi bật/tắt

Điện áp ………… 10, 5, 2 VDCTrong vòng 0,1%

Cấu hình cầu ………… Hệ thống nửa cầu Hệ thống toàn cầu

Điện trở cầu ………… 120 đến 5 k

Hiện tại ………. Trong vòng 30 mA/kênh

LPF

Đặc tính chuyển giao ………… bậc 5 Butterworth

Tần số cắt ………… 50, 100, 200, 400, 1 k, 2 k, 4 k, 10 k, 20 kHz

Tỷ lệ biên độ tại điểm cắt ………. Trong phạm vi -3 1 dB

Đặc tính suy giảm ………. Trong phạm vi -30 3 dB/oct

Bộ chuyển đổi AD

Độ phân giải ………… 16 bit

Phương pháp lấy mẫu ………. Đồng bộ hóa tất cả các kênh

Tần số lấy mẫu ………… 100, 200, 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k,100 kHz

Tỷ lệ S/N ………… 50 dB trở lên (Bộ lọc: 1 k Hz)

Cò súng

Loại ………… Trình kích hoạt phân tầng:Được vận hành bởi các tín hiệu phân tầng phát ra từ các đơn vị khác.Kích hoạt (mức) Analog:Được vận hành theo mức độ của 3 kênh tùy ý.Kích hoạt phần mềm:Được vận hành bởi các lệnh phát ra từ bộ điều khiển phần mềm.

Máy ghi dữ liệu

Chế độ ………… Chế độ đệm vòng Mô-đun chính được kết nối nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 làm Điểm sự kiện và ghi lại dữ liệu trước và sau Điểm sự kiện. Chế độ ghi Mô-đun chính được kết nối ghi lại dữ liệu từ điểm tại đó bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 làm điểm Sự kiện.

Loại bộ nhớ ………… Bộ nhớ flash

Dung lượng bộ nhớ ………… 500 M dữ liệu/kênh

Thời gian ghi ………… Khoảng. 80 phút (ở 100k Hz)

Chức năng TEDS ………… Hỗ trợ IEEE1451.4 (Giao diện đầu dò chế độ hỗn hợp Loại 2) Hỗ trợ ID cảm biến

Chức năng kiểm tra ………. Kiểm tra kích thích cầu/kiểm tra cảm biến (phương pháp điện trở song song đầu) / kiểm tra độ lợi/kiểm tra điện trở đầu cuối đầu vào/kiểm tra mạch hở/kiểm tra bộ nhớ/kiểm tra kích hoạt

Đèn báo ………… Đèn LED trạng thái

Giao diện ………… Phù hợp với 10BASE-T/100BASE-TX

Log Function ………… Records the signal conditioner module operating statuses(including power supply and trigger).

Environmental Conditions

Operating Temperature ………… 0 to 50C

Operating Humidity ………… 20 to 80% (Non-condensing)

Storage Temperature ………… -10 to 60C

Storage Humidity ………… 10 to 90% (Non-condensing)

Power Supply

Input Range ………… 15 to 28 VDC (TYP.24 V)*Make sure the external power supply (optional accessory) is 24 VDC.Or, some items (including the number of units) do not meet the specifications.

Current Consumption ………… Max. 250 mA(Power supply: 24 VDC, bridge excitation: 5 V,load: 350 ohm/8 channels)

Applicable Standards ………… ISO 6487/SAE J211-1

Others ………… The signal conditioner module is turned ON/OFF by the master module.External power supply: Kyowa’s recommendes external power supply only
