Hệ thống thu thập dữ liệu để kiểm tra va chạm KYOWA DIS-7000A

Nhỏ gọn và nhẹ
(168 kênh ở 290 W 100 H 210D mm, khoảng 9 kg)
Chịu va đập cao: 100G
Kênh đo đồng bộ lên tới 1056
(Tối đa 999 kênh khi sử dụng DIS-70A)
Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708A)
Ghi lại dữ liệu CAN/CAN FD. (DIC-706B)

Dòng DIS-7000

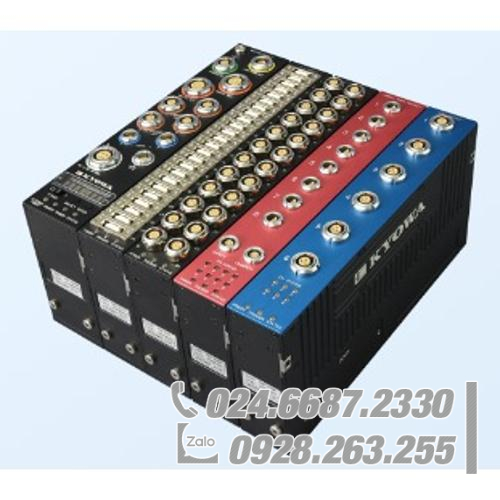

Mô-đun chính DIS-7000A

Kết nối nô lệ

Mục tiêu ………. Mô-đun phụ của dòng DIS-7000

Số lượng đơn vị ………… Tối đa. 15

Đầu nối đầu vào/đầu ra

Đầu nối LAN ………… 1 (sê-ri 0B, do LEMO sản xuất) Kết nối PC qua cáp giao tiếp.

[DC=IN] Đầu nối ………… 1 (sê-ri 2B, sản xuất LEMO) Kết nối nguồn điện bên ngoài (khuyến nghị của Kyowa) thông qua cáp nguồn.

[TRIGGER IN] Đầu nối ………… 1 (sê-ri 1B, sản xuất LEMO) Kết nối cáp đầu vào bộ kích hoạt bao gồm các công tắc băng.

[TIẾP THEO] Đầu nối ………… 2 (sê-ri 0B, do LEMO sản xuất) Kết nối các mô-đun chính thông qua cáp xếp tầng. Kết nối bộ đèn LED bên ngoài cho DIS-7000A.

[EXP. TIẾP TỤC. OUT] Đầu nối ………… 1 (sê-ri 1B, sản xuất LEMO) Kết nối các sản phẩm thông thường thông qua cáp xếp tầng.

[DIGITAL IN 1/2] Đầu nối ………… 2 (sê-ri 2B, do LEMO sản xuất) Kết nối cáp đầu vào kỹ thuật số hoặc hộp nối đầu vào kỹ thuật số.

[TRIGGER OUT] Đầu nối ………… 4 (sê-ri 1B, sản xuất LEMO)Kết nối máy ảnh, v.v. thông qua cáp đầu ra phân phối kích hoạt.

[XUỐNG] Đầu nối ………… 1 (Đầu nối D-sub, Công ty TNHH Công nghiệp Điện tử Hàng không Nhật Bản)Kết nối trực tiếp với mô-đun phụ.*Cáp và các thiết bị khác nhau, được kết nối với các đầu nối ở trên, là tùy chọn phụ kiện.

Công tắc

Công tắc [POWER] ………… BẬT/TẮT DIS-7000A và các mô-đun được kết nối với DIS-7000A.

[SELECT] /[ENTER] Switch ………… Chọn mô tả chỉ báo LED.

Đèn báo LED/Còi

Đèn LED ………… Đèn LED trạng thái

Đèn báo LED ………… Cho biết trạng thái DIS-7000A và trạng thái mô-đun, được kết nối với DIS-7000A bằng 8 chữ và số.

Còi ………… Còi báo động tích hợp

Đầu ra trạng thái ………. Kết nối bộ đèn LED bên ngoài (phụ kiện tùy chọn) cho DIS-7000A. Bộ đèn LED bên ngoài cho biết các trạng thái (chờ kích hoạt, ghi, lỗi).

Đầu vào kỹ thuật số

Kênh ………… 16 2 (Tổng cộng 32)

Định dạng đầu vào ………… Tiếp điểm không có điện áp

Phương pháp lấy mẫu ………. Đồng bộ hóa tất cả các kênh

Tần số lấy mẫu ………… 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50k,100k Hz

Hoạt động đồng bộ

Phương pháp ………… Kích hoạt

Loại kích hoạt ………… Kích hoạt công tắc : Đầu vào tiếp điểm không có điện áp: 2 (Đầu vào cách ly) Kích hoạt phân tầng : Được vận hành bởi các tín hiệu phân tầng phát ra từ các thiết bị khác. Kích hoạt phần mềm : Được vận hành bởi các lệnh phát ra từ một phần mềm điều khiển.

Số lượng đơn vị ………… Tối đa. 48 (Bao gồm tối đa 4 mô-đun chính) Mỗi mô-đun chính điều khiển 15 mô-đun phụ (tối đa).

Phương thức kết nối ………… [Giữa các Mô-đun chính]Thông qua cáp nối tầng (Tối đa 10 m)[Giữa Mô-đun chính (hoặc Mô-đun phụ) và Mô-đun phụ] Kết nối trực tiếp thông qua đầu nối D-sub Thông qua cáp mở rộng cho các mô-đun (Tối đa 2 m)*Không bao gồm nguồn điện. [Giữa Mô-đun chính và Sản phẩm thông thường]Thông qua cáp nối tầng (Lên đến 10 m)(Có thể sử dụng cáp nối tầng thông thường.)

Máy ghi dữ liệu

Chế độ ………… [Chế độ đệm vòng]Nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 làm điểm Sự kiện và ghi dữ liệu trước và sau điểm Sự kiện.[Chế độ ghi]Ghi dữ liệu từ điểm trong đó bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 làm điểm Sự kiện.

Loại bộ nhớ ………… Bộ nhớ flash

Dung lượng bộ nhớ ………… 500 M dữ liệu/kênh

Thời gian ghi ………… Khoảng. 80 phút (ở 100k Hz)

Đầu ra phân phối kích hoạt

Kênh ………… 4

Định dạng ………… Mỗi kênh có 3 định dạng sau. Bộ thu mở (BẬT: Đóng): Lên đến 24 V/30 mA TTL (Logic dương 0 V 5 V): Lên đến 15 mA TTL (Logic âm 5 V 0 V): Lên đến 15 mA

Định giờ ………… Đặt thời gian trễ, cần thiết để xuất ra sau khi nhận dạng đầu vào kích hoạt, của mỗi kênh.

Phạm vi ………… Thời gian thực hoặc 0,1 đến 9999 ms Dưới 100 ms: 0,1 ms bước 100 ms trở lên, nhỏ hơn 1000 ms: 1 ms bước 1000 ms trở lên, 9999 ms trở xuống: 10 ms bước chân

Độ chính xác ………… Dưới 100 ms: Trong vòng 20 giây100 ms trở lên, dưới 1000 ms: Trong vòng 200 giây1000 ms trở lên, 9999 ms trở xuống: Trong vòng 2,0 ms*Thời gian đầu ra kích hoạt có thể bị trì hoãn do hoạt động kích hoạt cấp độ.

Chức năng kiểm tra ………… Kiểm tra bộ nhớ Kiểm tra pin Kiểm tra kích hoạt

Giao diện ………… Phù hợp với 10BASE-T/100BASE-TX

Chức năng ghi nhật ký ………… Ghi lại trạng thái hoạt động của DIS-7000A (bao gồm nguồn điện và bộ kích hoạt).

Điều kiện môi trường

Nhiệt độ hoạt động ………… 0 đến 50C

Độ ẩm hoạt động ………… 20 đến 80% (Không ngưng tụ)

Nhiệt độ bảo quản………… -10 đến 60C

Độ ẩm lưu trữ ………… 10 đến 90% (Không ngưng tụ)

Chống va đập ………… 980,7m/s2 (100 G), 10 ms các hướng trục X, Y-, Z, mỗi hướng 1000 lần

Chống rung ………… 29,4m/s2 (3 G), 5 đến 200 Hz Mỗi hướng X, Y và Z, 10 phút/chu kỳ

Pin tích hợp

Loại ………… Pin lithium-ion Khuyến nghị của Liên Hợp Quốc về Vận chuyển Hàng hóa Nguy hiểm Thử nghiệm 38.3: Đạt Chứng nhận Vận chuyển An toàn Hàng hóa Hóa chất (Báo cáo Thử nghiệm) do Viện Nghiên cứu Công nghiệp Hóa chất Thượng Hải cấp: Đã nhận

Phạm vi nhiệt độ có thể sạc ………… 5 đến 35C

Thời gian sạc ………… Khoảng. 3,5 giờ (TẮT nguồn, trong 10 đến 35C)Tối đa. Xấp xỉ 7 giờ (TẮT nguồn, trong 5 đến 35C) 5 đến 9 giờ (BẬT nguồn)

Thời gian hoạt động liên tục ………… Khoảng 30 phút (Tất cả các kênh đầu vào kỹ thuật số: mạch bắn) (Phạm vi nhiệt độ hoạt động: 0 đến 40C) (Không suy giảm)

Nguồn cấp

Input Range ………… 15 to 28 VDC (TYP.24 V)*Make sure the external power supply (optional accessory) is 24 VDC.Or, some items (including the number of units) do not meet the specifications.

Current Consumption ………… 550 mA(Power supply: 24 V)(All digital input channels: short circuit)(Including charging currents)

Others ………… LED Indicator on the Master Module:Indicates battery remaining capacities and statuses of each module.External Power Supply:Kyowa’s recommended external power supply only
