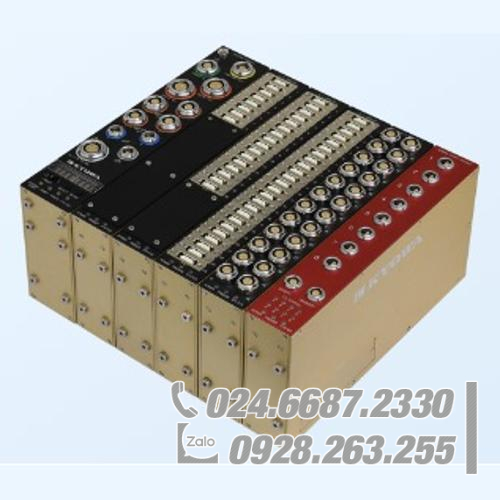

Hệ thống thu thập dữ liệu KYOWA DIS-7200AS2

Nhỏ gọn và nhẹ
Cấu trúc mô-đun hóa cho phép tối ưu hóa hệ thống của bạn.
(Đo từ 1 đến đa kênh.)
Xuất ra dòng điện đánh lửa dựa trên thời gian trễ đặt trước. (DIA-708AS3)
Kênh đo đồng bộ lên tới 1056
(Tối đa 999 kênh khi sử dụng DIS-70A)

Dòng DIS-7200

Mô-đun chính DIS-7200AS2

Kết nối nô lệ

Mục tiêu ………. Mô-đun phụ của dòng DIS-7200

Số lượng đơn vị ………… Tối đa. 15

Đầu nối đầu vào/đầu ra

Đầu nối LAN ………… 1 (sê-ri 0B, do LEMO sản xuất) Kết nối PC qua cáp giao tiếp.

[DC=IN] Đầu nối ………… 1 (sê-ri 2B, sản xuất LEMO) Kết nối nguồn điện bên ngoài (khuyến nghị của Kyowa) thông qua cáp nguồn.

[TRIGGER IN] Đầu nối ………… 1 (sê-ri 1B, sản xuất LEMO) Kết nối cáp đầu vào bộ kích hoạt bao gồm các công tắc băng.

[CONT.] Đầu nối ………… 2 (sê-ri 0B, do LEMO sản xuất) Kết nối các mô-đun chính thông qua cáp xếp tầng. Kết nối bộ đèn LED bên ngoài cho DIS-7000.

[EXP. TIẾP TỤC. OUT] Đầu nối ………… 1 (sê-ri 1B, sản xuất LEMO) Kết nối các sản phẩm thông thường thông qua cáp xếp tầng.

[DIGITAL IN 1/2] Đầu nối ………… 2 (sê-ri 2B, do LEMO sản xuất) Kết nối cáp đầu vào kỹ thuật số hoặc hộp nối đầu vào kỹ thuật số.

[TRIGGER OUT] Đầu nối ………… 4 (sê-ri 1B, sản xuất LEMO)Kết nối máy ảnh, v.v. thông qua cáp đầu ra phân phối kích hoạt.

[XUỐNG] Đầu nối ………… 1 (Đầu nối D-sub, Công ty TNHH Công nghiệp Điện tử Hàng không Nhật Bản)Kết nối trực tiếp với mô-đun phụ.*Cáp và các thiết bị khác nhau, được kết nối với các đầu nối ở trên, là tùy chọn phụ kiện.

Công tắc

Công tắc [POWER] ………… BẬT/TẮT DIS-7200AS2 và các mô-đun được kết nối với DIS-7200AS2.

[SELECT] /[ENTER] Switch ………… Chọn mô tả chỉ báo LED.

Đèn báo LED/Còi

Đèn LED ………… Đèn LED trạng thái

Đèn báo LED ………… Cho biết trạng thái DIS-7200AS2 và trạng thái mô-đun, được kết nối với DIS-7200AS2 bằng 8 chữ và số.

Còi ………… Còi báo động tích hợp

Đầu ra trạng thái ………… Kết nối bộ đèn LED bên ngoài (phụ kiện tùy chọn) cho DIS-7000. Bộ đèn LED bên ngoài cho biết các trạng thái (chờ kích hoạt, ghi, lỗi).

Đầu vào kỹ thuật số

Kênh ………… 16 2 (Tổng cộng 32)

Định dạng đầu vào ………… Tiếp điểm không có điện áp

Phương pháp lấy mẫu ………. Đồng bộ hóa tất cả các kênh

Tần số lấy mẫu ………… 100, 200, 500, 1 k, 2 k, 5 k, 10 k, 20 k, 50 k, 100 kHz

Hoạt động đồng bộ

Phương pháp ………… Kích hoạt

Loại kích hoạt ………… Kích hoạt công tắc : Đầu vào tiếp điểm không có điện áp: 2 (Đầu vào cách ly) Kích hoạt phân tầng : Được vận hành bởi các tín hiệu phân tầng phát ra từ các thiết bị khác. Kích hoạt phần mềm : Được vận hành bởi các lệnh phát ra từ một phần mềm điều khiển.

Số lượng đơn vị ………… Tối đa. 48 (Bao gồm tối đa 4 mô-đun chính) Mỗi mô-đun chính điều khiển 15 mô-đun phụ (tối đa).

Phương thức kết nối ………… [Giữa các Mô-đun chính]Thông qua cáp nối tầng (Tối đa 10 m)[Giữa Mô-đun chính (hoặc Mô-đun phụ) và Mô-đun phụ] Kết nối trực tiếp thông qua đầu nối D-sub Thông qua cáp mở rộng cho các mô-đun (Tối đa 2 m)*Không bao gồm nguồn điện. [Giữa Mô-đun chính và Sản phẩm thông thường]Thông qua cáp nối tầng (Lên đến 10 m)(Có thể sử dụng cáp nối tầng thông thường.)

Máy ghi dữ liệu

Chế độ ………… [Chế độ đệm vòng]Nhận dạng bộ kích hoạt công tắc 1 hoặc bộ kích hoạt công tắc 2 làm điểm Sự kiện và ghi dữ liệu trước và sau điểm Sự kiện.[Chế độ ghi]Ghi dữ liệu từ điểm trong đó bộ kích hoạt công tắc 1 được nhận dạng và xử lý bộ kích hoạt công tắc 2 làm điểm Sự kiện.

Loại bộ nhớ ………… Bộ nhớ flash

Dung lượng bộ nhớ ………… 500 M dữ liệu/kênh

Thời gian ghi ………… Khoảng. 80 phút (ở 100 kHz)

Đầu ra phân phối kích hoạt

Kênh ………… 4

Định dạng ………… Mỗi kênh có 3 định dạng sau. Bộ thu mở (BẬT: Đóng): Lên đến 24 V/30 mA TTL (Logic dương 0 V 5 V): Lên đến 15 mA TTL (Logic âm 5 V 0 V): Lên đến 15 mA

Định giờ ………… Đặt thời gian trễ, cần thiết để xuất ra sau khi nhận dạng đầu vào kích hoạt, của mỗi kênh.

Phạm vi ………… Thời gian thực hoặc 0,1 đến 9999 ms Dưới 100 ms: 0,1 ms bước 100 ms trở lên, nhỏ hơn 1000 ms: 1 ms bước 1000 ms trở lên, 9999 ms trở xuống: 10 ms bước chân

Độ chính xác ………… Dưới 100 ms: Trong vòng 20 giây100 ms trở lên, dưới 1000 ms: Trong vòng 200 giây1000 ms trở lên, 9999 ms trở xuống: Trong vòng 2,0 ms*Thời gian đầu ra kích hoạt có thể bị trì hoãn do hoạt động kích hoạt cấp độ.

Chức năng kiểm tra ………. Kiểm tra bộ nhớ Kiểm tra kích hoạt

Giao diện ………… Phù hợp với 10BASE-T/100BASE-TX

Chức năng ghi nhật ký ………… Ghi lại trạng thái vận hành của DIS-7200AS2 (bao gồm nguồn điện và bộ kích hoạt).

Điều kiện môi trường

Nhiệt độ hoạt động ………… 0 đến 50C

Độ ẩm hoạt động ………… 20 đến 80% (Không ngưng tụ)

Nhiệt độ bảo quản………… -10 đến 60C

Độ ẩm lưu trữ ………… 10 đến 90% (Không ngưng tụ)

Nguồn cấp

Phạm vi đầu vào ………… 15 đến 28 VDC (TYP.24 V)*Đảm bảo nguồn điện bên ngoài (phụ kiện tùy chọn) là 24 VDC. Hoặc, một số mục (bao gồm số lượng thiết bị) không đáp ứng các thông số kỹ thuật.

Mức tiêu thụ hiện tại ………… Tối đa. 300 mA (Nguồn điện: 24 VDC, tất cả các kênh đầu vào kỹ thuật số: ngắn mạch)

Khác ………… Đèn báo LED trên Mô-đun chính: Cho biết trạng thái của từng mô-đun. Nguồn điện bên ngoài: Chỉ nguồn điện bên ngoài được khuyến nghị của Kyowa
