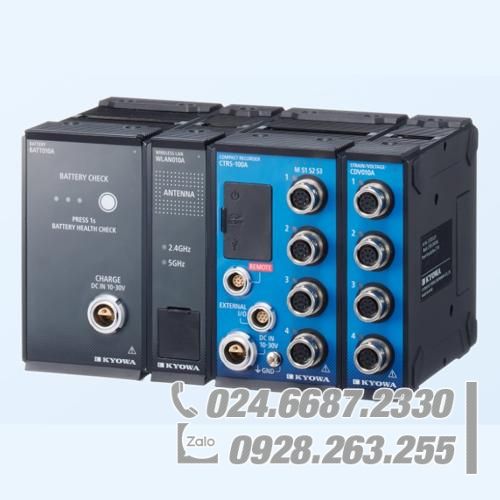

Dòng CTRS-100 nhỏ gọn này có kết cấu nhỏ gọn, nhẹ và chống va đập, có thể được áp dụng để đo các ứng suất khác nhau trong môi trường tiếp xúc với rung động và va đập trong không gian hạn chế như bài kiểm tra lái xe hai bánh và trên thực tế. tàu, và các phép đo trên mặt bàn.
Dòng CTRS-100
Bộ biến áp/điện áp CTRS-CDV010A
………… Đo biến dạng ………… Đo điện áp
Kênh ………… 4
Đầu nối đầu vào
Hình dạng đầu nối ………. Ổ cắm NDIS4109 (9 chân tròn nhỏ) Model: EPRC07-RX9FNDIS
Phích cắm tương thích ………. Phích cắm NDIS4109 (9 chân tròn nhỏ) Model: EPRC07-P9MNDIS
Mục tiêu đo ………… Máy đo biến dạng*1Bộ chuyển đổi máy đo biến dạng ………… Điện áp
Điện trở cầu tương thích ………… Khi kích thích cầu được đặt thành 2 V: 120 đến 1000 Khi kích thích cầu được đặt thành 5 V: 350 đến 1000 ………… –
Hệ số Gage ………… 2,00 đã cố định ………… –
Kích thích cầu/Kích thích cảm biến ………… 2, 5 VDCA tối đa 20 mA trên mỗi kênh có thể được xuất ra. ………… 2, 5 VDC*2, OFF0 VA có thể xuất ra tối đa 20 mA trên mỗi kênh.
Trở kháng đầu vào ………… – ………… 3,6 M 10%
Chế độ đầu vào ………… Đầu vào vi sai cân bằng
Phạm vi đo
Phương pháp cài đặt ………. Bất kỳ phương pháp phạm vi nào hoặc TẮT
Phạm vi có thể cài đặt ………… Tối thiểu: 1000 chủng 10-6 Tối đa: 50000 chủng 10-6 ………… Tối thiểu: 1 V Tối đa: 50 V
Các bước cài đặt ………… 1000 đến 10000 10-6 chủng: 100 10-6 bước biến dạng10000 đến 50000 10-6 chủng: 1000 10-6 bước biến dạng …….. … 1 đến 10 V: 0,1 V bước 10 đến 50 V: 1 V bước
Độ chính xác của phạm vi ………. Trong vòng 0,2% FS
Phi tuyến tính ………… Trong phạm vi 0,1% FS
Ổn định nhiệt độ
Điểm 0 ………. Trong (0,009% FS + 0,9 10-6 chủng)/C ………… Trong (0,009% FS + 0,21 mV)/ C
Độ nhạy ………… Trong vòng 0,03%/C
Ổn định thời gian
Điểm 0 ………… Trong (0,09% FS + 9 chủng 10-6)/8 h ………… Trong (0,09% FS + 0,1 mV) /8 giờ
Độ nhạy ………… Trong vòng 0,3%/8 giờ
Điều chỉnh số dư
Cài đặt ………… Đối với mỗi kênh, có thể chọn BẬT, TẮT hoặc KHÔNG. BẬT: Thực hiện điều chỉnh cân bằng và đặt giá trị đo về 0. TẮT: Không thực hiện điều chỉnh cân bằng nữa.NONE : Có thể tắt điều chỉnh cân bằng để kiểm tra giá trị mất cân bằng ban đầu (Điện áp đầu vào).
Phương thức Vận hành ………. Thực hiện vận hành cân bằng cách sử dụng phần mềm điều khiển*3 hoặc vận hành công tắc BAL điều khiển từ xa đặc biệt.
Phương pháp điều chỉnh ………. Tự động cân bằng (Được lưu trong bộ nhớ không biến đổi)
Phạm vi điều chỉnh ………. Trong vòng 10000 10-6 chủng ………. Trong vòng 10 V
Độ chính xác ………… Trong (0,1% FS +2 chủng 10-6) ………… Trong 0,1% FS
KHÔNG Độ chính xác ………… Trong vòng 1% FS*4 ………… Trong vòng 0,2% FS
Phạm vi đầu vào ………. Trong phạm vi 60000 10-6 chủng ………… Trong phạm vi 60 V
Điện áp đầu vào ở chế độ chung ………… – ………… Trong vòng 20 V
Đánh giá tối đa tuyệt đối
Đầu vào ………… 5 V ………… 70 V
Đáp ứng tần số ………… DC đến 20 kHz, -3 1 dB (Ở 20 kHz)
LPF
Đặc điểm chuyển giao………… bậc 5 Butterworth
Tần số cắt ………… 10, 20, 50, 100, 200, 500, 1k, 2k, 5k, 10k Hz cũng như FLAT*5, AUTO*6
Tỷ lệ biên độ tại điểm cắt ………… -3 1 dB
Đặc tính suy giảm ………… -30 3 dB/oct.*7
HPF
Tần số cắt ………… 0,2, 1 Hz và TẮT
Chuyển đổi quảng cáo
Độ phân giải ………… 24 bit
Phương pháp ………… Lấy mẫu đồng bộ tất cả các kênh
Đèn báo ………… Đèn LED trạng thái, đèn LED trạng thái kênh
Cac chưc năng khac
Chức năng kiểm tra điện trở đầu vào ………… Chức năng kiểm tra điện trở cầu Độ chính xác trong vòng 2% Được sử dụng để kiểm tra kết nối cảm biến
TEDS ………… Đọc thông tin TEDS và áp dụng nó vào các điều kiện đo.*3
Nguồn điện ………… Được cung cấp bởi CTRS-100A hoặc CTRS-BATT010A
Mức tiêu thụ điện năng ………… Xấp xỉ. 2,1 W (Khi cấp nguồn 12 VDC)
Nhiệt độ hoạt động ………… -10 đến 50C
Độ ẩm hoạt động ………… 20 đến 90% (Không ngưng tụ)
Nhiệt độ bảo quản ………… -20 đến 60C
Khả năng chống rung ………… 49,0 m/s2 (5 G), 5 đến 200 Hz
Khả năng chống sốc ………… 490 m/s2 (50 G), 11 ms trở xuống, nửa sóng hình sin
Mức độ bảo vệ ………… IP50 (IEC 60529)
Kích thước ………… 26,6 W 92 H 94 D mm(Không bao gồm phần nhô ra và tấm bảo vệ)
Trọng lượng xấp xỉ. 240 g
Tuân thủ ………… Chỉ thị 2014/30/EU (EMC)Chỉ thị 2011/65/EU, (EU) 2015/863 (10 chất bị hạn chế) (RoHS)
Đai ốc tiện ích ………… Kích thước: M4, 6 chỗ
………… * Thông số kỹ thuật của thiết bị đo áp dụng cho trạng thái nhiệt độ đã ổn định sau thời gian làm nóng trước là 30 phút.*1 Cần có hộp cầu nối riêng.*2 Khi kích thích cảm biến 2 VDC, cực dương của kích thích cảm biến là +1 V và cực âm là -1 V. Khi kích thích cảm biến là 5 VDC, cực dương của kích thích cảm biến là +2,5 V và cực âm là -2,5 V. *3 Chỉ khi điều khiển trực tuyến được thực hiện bởi PC.*4 Khi điện trở cầu là 350 *5 Khi FLAT được đặt, tần số cắt được đặt thành khoảng. 25 kHz. Tuy nhiên, thông số tỷ lệ biên độ điểm cắt không được áp dụng.*6 Khi đặt AUTO, tần số cắt được đặt ở khoảng. 1/4 tần số lấy mẫu được chỉ định.*7 Không bao gồm tần số cắt trên 5 kHz
Phụ kiện tiêu chuẩn ………… Nắp đầu nối ngăn xếp (cái)Nắp đầu nối ngăn xếp (nam)Nắp đầu nối đầu vào 4
Phụ kiện tùy chọn ………… 4109P-S32-7 (được bảo vệ 4 dây dẫn) N-1294109P-S32-7 (được bảo vệ 6 dây dẫn) Phích cắm U-1364109P-BNC Giắc cắm U-1374109P-BNC Giắc cắm U-1294109P-R05 U-138
