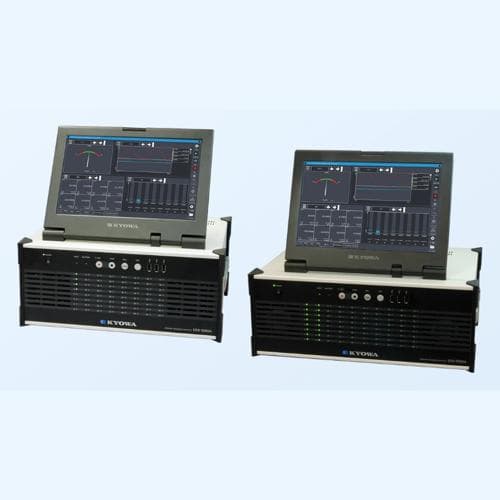

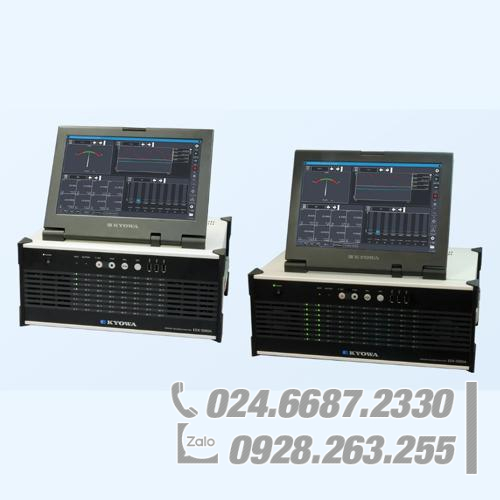

Bộ ghi/phân tích bộ nhớ KYOWA EDX-5000A-80 10 khe, 80 kênh

EDX-5000A là thiết bị đo tất cả trong một tiên tiến có các tính năng phức tạp và khả năng xử lý tốc độ cao.

Đây là model cao cấp của dòng EDX.

EDX-5000A

EDX-5000A-80 10 khe, 80 kênh

Model ………… EDX-5000A-80-HE: Ổ đĩa cứng (HDD) , Tiếng AnhEDX-5000A-80-SE: Ổ cứng thể rắn (SSD) , Tiếng Anh

Thẻ điều hòa tương thích ………. CDV-40B (-F)CVM-41ADPM-42B (-F)DPM-42B-I (-F)CTA-40ACFV-40ACCA-40A (-F )CDV-44ASCDA-44ASCDA-45ASAD-40AS (-F)*Số lượng CFV-40A có thể gắn lên tới 2 chiếc.

Kênh ………… Tối đa. 80 (CDV-40B 10)

Đầu vào tương tự ………… Xem thông số kỹ thuật của thẻ điều hòa tương ứng.

I/O kỹ thuật số

Điểm I/O ………… Tối đa. số 8

Cài đặt I/O ………… Đặt mọi bit thành đầu vào kỹ thuật số, đầu ra kỹ thuật số hoặc đầu vào điều khiển từ xa với cùng một điểm chung.*Đầu vào điều khiển từ xa: Bắt đầu và dừng đoThực hiện BAL, v.v.

Chế độ đầu vào ………. Đầu vào mức TTL biệt lập

Điện áp đầu vào ………… Tối đa. 5 VDC

Chế độ cách ly ………… Cách ly kỹ thuật số

Chế độ đầu ra ………… Đầu ra bộ thu mở riêng biệt (Với điện trở kéo lên tích hợp 10 k)

Điện áp đầu ra ………… 5 VDC

Dòng điện đầu ra ………… Tối đa. 25 mA (mỗi điểm)

Đầu vào bằng giọng nói ………… 1 kênh (Được ghi cùng với dữ liệu đo.) Cần có bộ điều khiển từ xa tùy chọn RCU-42.

Tần số lấy mẫu

Hệ thống lấy mẫu ………… Lấy mẫu đồng thời tất cả các kênh

Tần số lấy mẫu ………. 1-2-5 series1 Hz đến 200 kHz: Khi ghi dữ liệu lên đến 32 kênh (16 kênh)1 Hz đến 100 kHz: Khi ghi dữ liệu lên đến 64 kênh ( 32 kênh)1 Hz đến 50 kHz: Khi ghi dữ liệu lên tới 80 kênh (64 kênh)1 Hz đến 20 kHz: Khi ghi dữ liệu lên đến 80 kênh (80 kênh)1 Hz đến 10 kHz: Khi xử lý đồng thời thời gian thực được thực hiện được bật2n series2 Hz đến 131,072 kHz: Khi ghi dữ liệu lên tới 32 kênh (16 kênh)2 Hz đến 65,536 kHz: Khi ghi dữ liệu lên đến 64 kênh (32 kênh)2 Hz đến 32,768 kHz: Khi ghi dữ liệu lên đến 80 kênh (64 kênh)2 Hz đến 16,384 kHz: Khi ghi dữ liệu lên tới 80 kênh (80 kênh)2 Hz đến 8,192 kHz: Khi bật quy trình đồng thời thời gian thực [Lưu ý] Định dạng dữ liệu AD: Ở chế độ 16 bit[Lưu ý] Ở chế độ Chế độ 24 bit, số lượng kênh được đề cập trong ngoặc đơn.

Thiết bị lưu trữ dữ liệu ………. Dung lượng ổ đĩa cứng (HDD): 300 GB trở lên Dung lượng ổ cứng thể rắn (SSD): 30 GB trở lên

Hiển thị ………… Đèn LED trạng thái kênh (Có thể cài đặt giá trị QUÁ của mỗi kênh) GHI, BẬN, PIN, LED NGUỒN Với màn hình gắn trên bảng điều khiển cảm ứng rộng 12,1 inch

Các phím thao tác ………. Bảng điều khiển cảm ứng và các phím gắn phía trước (REC, STOP, BAL., OPT). Cũng có thể thao tác với bàn phím và chuột bên ngoài.

Đầu nối điều khiển bên ngoài ………… CONT IN, CONT OUT (điều khiển từ xa, vận hành đồng bộ)

Đầu nối I/O bên ngoài ………… Bộ kích hoạt bên ngoài: TRG IN, TRG OUTĐồng hồ bên ngoài: CLK IN, CLK OUT(Đầu ra ở bất kỳ tỷ lệ phân chia tần số nào)

Giao diện bên ngoài ………… Bàn phím loại USB Chuột loại USB Đầu nối VGA cho màn hìnhUSB I/F: 3 USB 2.0 ở phía trước, 2 USB 3.0 ở phía sau*Cổng USB 2.0 ở phía trước được giới hạn ở khoảng 100 mA có thể được cung cấp.LAN I/F: 100/1000BASE-T

Nguồn điện ………… 100 đến 240 VAC và 10 đến 30 VDC, nguồn điện kép Pin tích hợp chống mất điện tạm thời

Mức tiêu thụ hiện tại ………… Xấp xỉ. 2,0 A(Đối với 100 VAC, CDV-40B x 10)

Nhiệt độ hoạt động ………… 0 đến 40 C

Độ ẩm hoạt động ………… 20 đến 80% (Không ngưng tụ)

Nhiệt độ bảo quản………… -20 đến 60 C

Chống rung ………… [EDX-5000A-80-HE, EDX-5000A-80-SE]49,0 m/s2 (5 G), 5 đến 55 Hz (Khi không hoạt động)29,4 m/s2 (3 G), 5 đến 55 Hz (Khi vận hành)[EDX-5000A-80-HE]9,8 m/s2 (1 G), 10 đến 200 Hz (Khi vận hành)[EDX-5000A-80-SE ]19,6 m/s2 (2 G), 10 đến 200 Hz (Khi hoạt động)

Chống va đập ………… 196,1 m/s2 (20 G), 11 ms

Kích thước ………… 410 W 159 H 300 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 12,5 kg (Chỉ máy tính lớn)

Hoạt động đồng bộ ………. Ghi dữ liệu đồng bộ bằng cách kết nối nhiều thiết bị EDX-5000A. Có thể kết nối EDX-5000A và EDX-3000B, EDX-5000A và EDX-200A. Các thiết bị có thể kết nối: 10(Khi chỉ kết nối các thiết bị EDX-5000A-80: Tối đa 800 kênh) Khi kết nối EDX-200A, số lượng thiết bị có thể kết nối là tối đa. số 8.

Chức năng tùy chọn ………. Thu thập dữ liệu CAN (Kênh đầu vào: Tối đa 512) Thu thập dữ liệu GPS (Thu thập dữ liệu theo dõi, chức năng đồng bộ thời gian)

Điều khiển trực tuyến ………. Điều khiển bằng DCS-100A

Tuân thủ ………… Chỉ thị 2014/30/EU (EMC) Chỉ thị 2014/35/EU (LVD) (Cài đặt Loại II, Mức độ ô nhiễm 2) Chỉ thị 2011/65/EU,(EU) 2015/863(10 chất bị hạn chế)(RoHS)

Phụ kiện tiêu chuẩn ………… Cáp nguồn AC P-18 (Có phích cắm chuyển đổi 2 chân CM-52)Cáp nguồn DC P-70Dây nối đất P-72Hướng dẫn sử dụng đơn giảnCD-R (Hướng dẫn sử dụng)EDX túi đựng phụ kiệnCầu chì ACCầu chì DCĐầu cắm hàn cho DIOỐng vỏ cho phích cắm DIO

Phụ kiện tùy chọn ………… Cáp đồng bộ N-128Bộ điều khiển từ xa RCU-42Abelt hookBảng điều khiển giả cho EDX EDX1P-DUMMYEDX2000-DUMMY

Phần mềm ETA-55A Thông số kỹ thuật

Cài đặt điều kiện đo

Đo các điều kiện kênh ………… BẬT/TẮT phép đo Các chế độ đo Phạm vi HPFLPF HP kỹ thuật số HPFD kỹ thuật số LPF kỹ thuật số ON/OFFCAL Hệ số hiệu chuẩn Offset Offset zero ON/OFFĐơn vị Tên kênh Phạm vi đo Công suất định mức Đầu ra định mức Giá trị kiểm tra giới hạn trên Giá trị kiểm tra giới hạn dưới Các chữ số hiển thị bằng số (Chọn bất kỳ mục nào để hiển thị ) BẬT/TẮT thanh ghi độ nhạy bên trong Cáp đầu vào Giá trị bù cáp

Dữ liệu có thể ghi ………. Dung lượng đĩa còn lại của bộ nhớ trong

Đo thủ công ………… Ghi từ REC đến STOP hoặc dữ liệu cài sẵn bắt đầu từ REC

Đo khoảng thời gian ………… Tự động ghi theo thời gian bắt đầu và khoảng thời gian ghi được chỉ định
