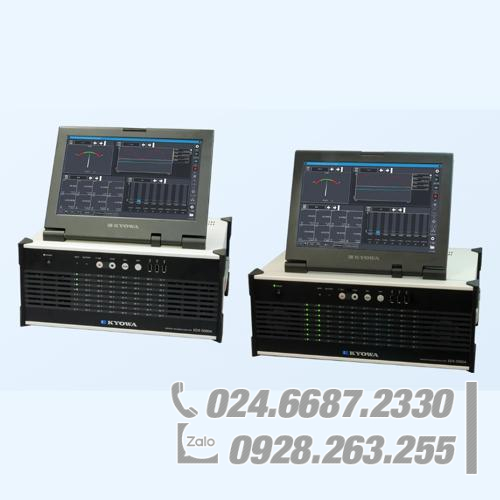

EDX-5000A là thiết bị đo tất cả trong một tiên tiến có các tính năng phức tạp và khả năng xử lý tốc độ cao.
Đây là model cao cấp của dòng EDX.
EDX-5000A
EDX-5000A-64 8 khe, 64 kênh
Model ………… EDX-5000A-64-HE: Ổ đĩa cứng (HDD) , Tiếng AnhEDX-5000A-64-SE: Ổ cứng thể rắn (SSD) , Tiếng Anh
Thẻ điều hòa tương thích ………. CDV-40B (-F)CVM-41ADPM-42B (-F)DPM-42B-I (-F)CTA-40ACFV-40ACCA-40A (-F )CDV-44ASCDA-44ASCDA-45ASAD-40AS (-F)*Số lượng CFV-40A có thể gắn lên tới 2 chiếc.
Kênh ………… Tối đa. 64 (CDV-40B 8)
Đầu vào tương tự ………… Xem thông số kỹ thuật của thẻ điều hòa tương ứng.
I/O kỹ thuật số
Điểm I/O ………… Tối đa. số 8
Cài đặt I/O ………… Đặt mọi bit thành đầu vào kỹ thuật số, đầu ra kỹ thuật số hoặc đầu vào điều khiển từ xa với cùng một điểm chung.*Đầu vào điều khiển từ xa: Bắt đầu và dừng đoThực hiện BAL, v.v.
Chế độ đầu vào ………. Đầu vào mức TTL biệt lập
Điện áp đầu vào ………… Tối đa. 5 VDC
Chế độ cách ly ………… Cách ly kỹ thuật số
Chế độ đầu ra ………… Đầu ra bộ thu mở riêng biệt (Với điện trở kéo lên tích hợp 10 k)
Điện áp đầu ra ………… 5 VDC
Dòng điện đầu ra ………… Tối đa. 25 mA (mỗi điểm)
Đầu vào bằng giọng nói ………… 1 kênh (Được ghi cùng với dữ liệu đo.) Cần có bộ điều khiển từ xa tùy chọn RCU-42.
Tần số lấy mẫu
Hệ thống lấy mẫu ………… Lấy mẫu đồng thời tất cả các kênh
Tần số lấy mẫu ………. 1-2-5 series1 Hz đến 200 kHz: Khi ghi dữ liệu lên đến 32 kênh (16 kênh)1 Hz đến 100 kHz: Khi ghi dữ liệu lên đến 64 kênh ( 32 kênh)1 Hz đến 50 kHz: Khi ghi dữ liệu lên tới 80 kênh (64 kênh)1 Hz đến 20 kHz: Khi ghi dữ liệu lên đến 80 kênh (80 kênh)1 Hz đến 10 kHz: Khi xử lý đồng thời thời gian thực được thực hiện được bật2n series2 Hz đến 131,072 kHz: Khi ghi dữ liệu lên tới 32 kênh (16 kênh)2 Hz đến 65,536 kHz: Khi ghi dữ liệu lên đến 64 kênh (32 kênh)2 Hz đến 32,768 kHz: Khi ghi dữ liệu lên đến 80 kênh (64 kênh)2 Hz đến 16,384 kHz: Khi ghi dữ liệu lên tới 80 kênh (80 kênh)2 Hz đến 8,192 kHz: Khi bật quy trình đồng thời thời gian thực [Lưu ý] Định dạng dữ liệu AD: Ở chế độ 16 bit[Lưu ý] Ở chế độ Chế độ 24 bit, số lượng kênh được đề cập trong ngoặc đơn.
Thiết bị lưu trữ dữ liệu ………. Dung lượng ổ đĩa cứng (HDD): 300 GB trở lên Dung lượng ổ cứng thể rắn (SSD): 30 GB trở lên
Hiển thị ………… Đèn LED trạng thái kênh (Có thể cài đặt giá trị QUÁ của mỗi kênh) GHI, BẬN, PIN, LED NGUỒN Với màn hình gắn trên bảng điều khiển cảm ứng rộng 12,1 inch
Các phím thao tác ………. Bảng điều khiển cảm ứng và các phím gắn phía trước (REC, STOP, BAL., OPT). Cũng có thể thao tác với bàn phím và chuột bên ngoài.
Đầu nối điều khiển bên ngoài ………… CONT IN, CONT OUT (điều khiển từ xa, vận hành đồng bộ)
Đầu nối I/O bên ngoài ………… Bộ kích hoạt bên ngoài: TRG IN, TRG OUTĐồng hồ bên ngoài: CLK IN, CLK OUT(Đầu ra ở bất kỳ tỷ lệ phân chia tần số nào)
Giao diện bên ngoài ………… Bàn phím loại USB Chuột loại USB Đầu nối VGA cho màn hìnhUSB I/F: 3 USB 2.0 ở phía trước, 2 USB 3.0 ở phía sau*Cổng USB 2.0 ở phía trước được giới hạn ở khoảng 100 mA có thể được cung cấp.LAN I/F: 100/1000BASE-T
Nguồn điện ………… 100 đến 240 VAC và 10 đến 30 VDC, nguồn điện kép Pin tích hợp chống mất điện tạm thời
Mức tiêu thụ hiện tại ………… Xấp xỉ. 1,8 A(Đối với 100 VAC, CDV-40B x 8)
Nhiệt độ hoạt động ………… 0 đến 40 C
Độ ẩm hoạt động ………… 20 đến 80% (Không ngưng tụ)
Nhiệt độ bảo quản………… -20 đến 60 C
Chống rung ………… [EDX-5000A-64-HE, EDX-5000A-64-SE]49,0 m/s2 (5 G), 5 đến 55 Hz (Khi không hoạt động)29,4 m/s2 (3 G), 5 đến 55 Hz (Khi vận hành)[EDX-5000A-64-HE]9,8 m/s2 (1 G), 10 đến 200 Hz (Khi vận hành)[EDX-5000A-64-SE ]19,6 m/s2 (2 G), 10 đến 200 Hz (Khi hoạt động)
Chống va đập ………… 196,1 m/s2 (20 G), 11 ms
Kích thước ………… 365 W 159 H 300 D mm (Không bao gồm phần nhô ra)
Trọng lượng xấp xỉ. 11,5 kg (Chỉ máy tính lớn)
Hoạt động đồng bộ ………. Ghi dữ liệu đồng bộ bằng cách kết nối nhiều thiết bị EDX-5000A. Có thể kết nối EDX-5000A và EDX-3000B, EDX-5000A và EDX-200A. Các thiết bị có thể kết nối: 10(Khi chỉ kết nối các thiết bị EDX-5000A-80: Tối đa 800 kênh) Khi kết nối EDX-200A, số lượng thiết bị có thể kết nối là tối đa. số 8.
Chức năng tùy chọn ………. Thu thập dữ liệu CAN (Kênh đầu vào: Tối đa 512) Thu thập dữ liệu GPS (Thu thập dữ liệu theo dõi, chức năng đồng bộ thời gian)
Điều khiển trực tuyến ………. Điều khiển bằng DCS-100A
Tuân thủ ………… Chỉ thị 2014/30/EU (EMC) Chỉ thị 2014/35/EU (LVD) (Cài đặt Loại II, Mức độ ô nhiễm 2) Chỉ thị 2011/65/EU,(EU) 2015/863(10 chất bị hạn chế)(RoHS)
Phụ kiện tiêu chuẩn ………… Cáp nguồn AC P-18 (Có phích cắm chuyển đổi 2 chân CM-52)Cáp nguồn DC P-70Dây nối đất P-72Hướng dẫn sử dụng đơn giảnCD-R (Hướng dẫn sử dụng)EDX túi đựng phụ kiệnCầu chì ACCầu chì DCĐầu cắm hàn cho DIOỐng vỏ cho phích cắm DIO
Phụ kiện tùy chọn ………… Cáp đồng bộ N-128Bộ điều khiển từ xa RCU-42Abelt hookBảng điều khiển giả cho EDX EDX1P-DUMMYEDX2000-DUMMY
Phần mềm ETA-55A Thông số kỹ thuật
Cài đặt điều kiện đo
Đo các điều kiện kênh ………… BẬT/TẮT phép đo Các chế độ đo Phạm vi HPFLPF HP kỹ thuật số HPFD kỹ thuật số LPF kỹ thuật số ON/OFFCAL Hệ số hiệu chuẩn Offset Offset zero ON/OFFĐơn vị Tên kênh Phạm vi đo Công suất định mức Đầu ra định mức Giá trị kiểm tra giới hạn trên Giá trị kiểm tra giới hạn dưới Các chữ số hiển thị bằng số (Chọn bất kỳ mục nào để hiển thị ) BẬT/TẮT thanh ghi độ nhạy bên trong Cáp đầu vào Giá trị bù cáp
Dữ liệu có thể ghi ………. Dung lượng đĩa còn lại của bộ nhớ trong
Đo thủ công ………… Ghi từ REC đến STOP hoặc dữ liệu cài sẵn bắt đầu từ REC
Đo khoảng thời gian ………… Tự động ghi theo thời gian bắt đầu và khoảng thời gian ghi được chỉ định
le ………… Load ME5 file and configure settings according to loaded measurement conditions.Save the measurement conditions in ME5 file.*You can also load/save ME5 file using DCS-100A and MAIN SOFTWARE.
Measuring Operations
………… Monitor measurement, recording start, pause, stop, balancing, CAL output, etc.
Real-time Processing ………… Simultaneous monitoring and recording of data The sampling frequencies up to 10 kHz are available.
Video Data Acquisition with a Web Camera
Camera ………… DirectX compatible Web camera(Recognized by the OS as an imaging device)
Number of Cameras ………… 1
Resolution ………… Max. 640 x 480
Frame Rate ………… Max. 30 fps
Saving File Format ………… AVI format*Resolution and frame rate depend on the camera.*The Web camera is optional.
Measuring Conditions During Recording Video ………… Manual modeManual mode (Data points preset)
Arithmetic Operation
Digital Filters ………… Butterworth filters (IIR)Type of filters: LPF, HPFOrder of filter: 1 to 8Amplitude ratio at cut off point: -3 dBAttenuation: -6 x N dB/oct. (N is the filtering orders)*Simultaneous use with built-in LPF of conditioner is possible.
Applicable Operators and Constants ………… Calculation channels: Max. 64Calculation conditions:ON/OFFOperators (Max. 200 characters)UnitNumeric display digitsChannel name (Max. 40 characters)Calculation zeroCalculation zero valueApplicable operators and constants:+, -, , /, ^ [power], PI [], ()Functions:SQR Square rootABS Absolute valueSIN SineCOS CosineTAN TangentASIN Arc sine (Return value: Radian)ACOS Arc cosine (Return value: Radian)ATAN Arc tangent (Return value: Radian)DSIN (Return value: Angle)DCOS (Return value: Angle)DTAN (Return value: Angle)LOG Common logarithmLN Natural logarithmEXP ExponentHMX Max. principal strainHMN Min. principal strainHSM Max. shearing strainSMX Max. principal stressSMN Min. principal stressSSM Max. shearing stressDEG Principal strain direction
FFT Analysis
Analysis Types ………… Linear spectrumPower spectrumCross spectrumAuto-correlationCross-correlation
Window Functions ………… OFFHammingHanningFejerBlackmanGaussian
Analyzed Data Points ………… 256, 512, 1024, 2048, 4096, and 8192
Analysis Channels ………… 4 channels/windowMax. 8 channels
Saving ………… Analyzed results are saved in the FFT analyzed result file format (CSV).
Saving File Format ………… Kyowa standard file format (KS2)KS2 file version: 01.06
Monitor
Y-time Graph ………… X axis indicates the time, and Y axis the physical amount of measurement for a maximum of 16 channels.1 to 10 graphs per window is possible.
Y-time (All channel) Graph ………… X axis indicates the time, and Y axis the physical amount of measurement.The line color is the same for all channels.
Y-time (DIV) Graph ………… X axis indicates the time, and Y axis the physical amount of measurement for a maximum of 16 channels possible.Allows channel’s zero position to be set on the Y axis.
X-Y Graph ………… Any combination of 8 channels is plotted on X and Y axis
Bar Graph ………… Up to 32 channels are contained in a graph.1 to 4 graphs are indicated on a window.Peak hold ON/OFF
Digital Graph ………… X axis indicates the time, and Y axis bit data of a digital channel (Up to 16 bits).1 to 4 graphs are displayed on a window.
Circle Meter ………… Any one channel is displayed in a circle meter.
Bar Meter ………… Any one channel is displayed in a horizontal or vertical bar meter.
Numeric Display ………… Any one channel, 16 channels or all channels are listed.The max. and min. values of each channel are possible.
FFT Graph ………… Up to 4 channels of analyzed results are displayed
Web Camera ………… Displays captured images
Over Input Indication ………… Capable of displaying the excessive channel v
