Bộ khuếch đại thiết bị Bộ khuếch đại thiết bị KYOWA WGA-680A

WGA-680A là Bộ khuếch đại thiết bị có thể hiển thị số lượng vật lý của cảm biến đầu vào.

WGA-680A

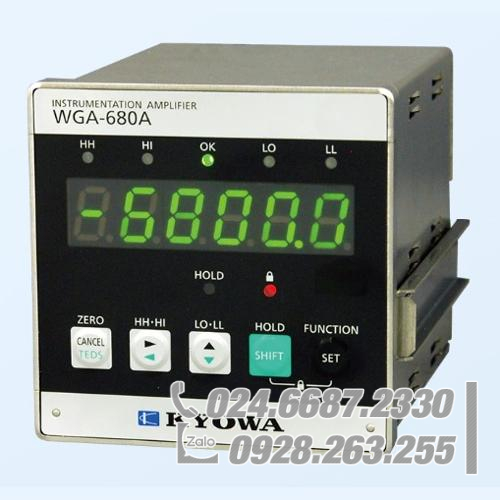

Bộ khuếch đại thiết bị WGA-680A

Model ………… WGA-680A-00: Model AC Không có tùy chọnWGA-680A-01: Model AC BCD & TEDS WGA-680A-02: Model AC RS-232C & TEDS WGA-680A- 03: Mẫu AC RS-485 & TEDS WGA-680A-04: Mẫu AC CC-Link WGA-680A-10: Mẫu DC Không có tùy chọn WGA-680A-11: Mẫu DC BCD & TEDS WGA-680A-12: Mẫu DC RS -232C & TEDS WGA-680A-13: Model DC RS-485 & TEDS WGA-680A-14: Model DC CC-Link

Kênh ………… 1

Cảm biến áp dụng ………… Đầu dò đo biến dạng (4 dây)

Điện trở cầu tương thích ………… 87,5 đến 1000 (Tối đa bốn đầu dò 350 được kết nối song song.)

Kích thích cầu ………… 10, 2 VDC, có thể lựa chọn

Phạm vi đo ………… 3,2 mV/V (Phạm vi đầu vào bao gồm phạm vi điều chỉnh mức 0)

Phạm vi điều chỉnh mức 0 ………… Trong phạm vi đo (Không được giữ lại khi nguồn điện bị gián đoạn)

Phi tuyến tính ………… Trong (0,02% FS +1 chữ số)

Tính ổn định ………… Điểm 0: Trong khoảng 0,25 VRTI/C Độ nhạy: Trong khoảng 0,01%/C

Tốc độ lấy mẫu ………… 4000 lần/s

Độ phân giải QUẢNG CÁO ………… 24 bit

Hiệu chuẩn ………… Hiệu chuẩn tải thực tế Hiệu chuẩn đăng ký độ nhạy Hiệu chuẩn đăng ký giá trị số

Chức năng làm mịn ………… Bộ lọc tương tự: 10, 30, 100, 300 Hz Độ suy giảm: -12 1 dB/oct. Trung bình động: 0, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 và 2048 lầnTối thiểu. thang đo: 1, 2, 5, 10, 20, 50, 100, 200, 500 và 1000 lần đếm

Tự động bù điểm 0 ………… Theo dõi điểm 0 (Số 0 kỹ thuật số tự động trong phạm vi đặt trước) Bù 0 gần đúng: Chỉ báo được đặt ở mức 0 khi số đọc nằm trong phạm vi đặt trước từ 0 đến 9.

Thêm chức năng ………… Phạm vi cài đặt: 99999

Chức năng hiển thị giá trị gốc ………… 3,2000 mV/V (5 chữ số) Độ chính xác: Trong vòng 0,1%FS

Chức năng so sánh ………… Điểm: 4Mẫu:Đăng ký 4 nhóm tệp mẫu (giá trị so sánh) và cho phép chuyển đổi qua cài đặt của các hàm Loại:Cực cao (HH)Cao (HI)Thấp (LO)Thêm thấp (LL)Phạm vi cài đặt: 99999Độ trễ: 0 đến 99999Chế độ so sánh: Bình thường, ở mức giữ Chỉ định mức cao thấp:Cho phép gán mức cao hoặc thấp cho mỗi bộ so sánh.

Chức năng phán đoán ………… Điểm: 1Loại: OK

Chức năng giữ ………… Giữ đỉnh/đáy kỹ thuật số (Không có giữ đỉnh/đáy analog)Các loại:Giữ điểm tùy ýGiữ đỉnhGiữ đỉnhGiữ đỉnh đến đỉnhGiữ đỉnh định nghĩa khoảng thời gianGiữ đỉnh thông số kỹ thuật thời gianGiữ khoảng thời gian xác định đỉnh đến đỉnhThông số thời gian đỉnh đến mức giữ đỉnh Thời gian trễ: 0,00 đến 9,99 giây Thời gian phát hiện: 0,01 đến 9,99 giây

Màn hình ………… Phạm vi: 99999 (Dấu thập phân được đặt ở bất kỳ đâu.)Chỉ báo: LED 7 đoạn Chiều cao ký tự: 14 mm Màu sắc: Đỏ, xanh lá cây và cam Cập nhật: 0,12, 0,24, 0,49, 0,98 , 1,95, 3,90, 7,80 và 15,6 lần/s(Ở chế độ bình thường)Chế độ: Bình thường/giữBộ so sánh: 5 điểm (HH, HI, OK, LO, LL)Trạng thái: 2 điểm (HOLD, LOCK)

Đầu ra Analog (DA) ………… Đầu ra điện áp: 10 V (Điện trở tải 2 k trở lên)Có thể điều chỉnh tỷ lệ tùy ý Đầu ra dòng điện: 4 đến 20 mA (Điện trở tải 500 trở xuống)Tương ứng với đầu ra điện áp từ 0 đến 10 V. Tốc độ chuyển đổi: 4000 lần/s Độ phi tuyến: Trong vòng 0,1%FSNội dung cài đặt: Giá trị hiển thị bằng 0, giá trị hiển thị toàn thang đo

Đầu vào điều khiển ………… Điểm: 3Loại: Lệnh 0, lệnh giữ và lệnh đặt lại Định dạng tín hiệu: Tín hiệu tiếp điểm không điện áp hoặc cực thu hở (NPN) (Công suất: 12 VDC, 5 mA trở lên )

Đầu ra điều khiển ………… Điểm: 5Loại: HH, HI, OK, LO và LLĐịnh dạng: Bộ thu mở (NPN) (30 VDC, tối đa 20 mA)

Chức năng kiểm tra mức ………… Hiển thị các giá trị tùy ý Có thể hiển thị các chức năng bổ sung: Đã tắt, đã bật Phạm vi cài đặt: 99999 Kiểm tra mức độ: BẬT, TẮT

Nguồn điện ………… Mẫu AC100 đến 240 VAC, mức tiêu thụ điện: 20 VA trở xuống Mẫu DC 10 đến 30 VDC, mức tiêu thụ điện: 10 W trở xuống

Kích thước ………… 96 W 96 H 126 D mm (Không bao gồm phần nhô ra)

Trọng lượng xấp xỉ. 750 g (Không có tùy chọn)

Nhiệt độ hoạt động ………… -10 đến 50 C

Độ ẩm hoạt động ………… 20 đến 80% (Không ngưng tụ)

Tuân thủ ………… Chỉ thị 2014/30/EU (EMC)Chỉ thị 2014/35/EU (LVD) (chỉ dành cho kiểu máy AC)Chỉ thị 2011/65/EU, (EU) 2015/863 ( 10 chất bị hạn chế) (RoHS)

Phụ kiện tiêu chuẩn ………… Sách hướng dẫn sử dụng (CD-R)Con dấu thiết bịTua vít (-)

Phụ kiện tùy chọn ………… Cáp nguồn AC cho 100 VAC Cáp nguồn P-23AC cho 200 VAC P-28 Cáp đầu vào cho đầu nối NDIS4102 (7 chân) (6 dây dẫn)U-29 (50 cm) U-30 (1 m)U-31 (2 m)U-32 (5 m)Cáp đầu vào cho đầu nối NDIS4102 (7 chân) (4 dây dẫn)U-33 (50 cm)U-34 (1 m)U- 35 (2 m)U-36 (5 m)Ổ cắm gắn dây 35505-6000-BOM GF (WGA-680A-04/14)Đầu nối nhánh (loại-Y) 35715-L010-B00 AK (WGA-680A-04/ 14) Đầu nối cuối 35T05-6M00-BOM GF (WGA-680A-04/14)

Thông số kỹ thuật tùy chọn

Đầu ra BCD

Đầu ra ………… Dữ liệu:20 bit (4-bit5) POL (Cực âm)OverEOC (Kết thúc chuyển đổi)Phần lưu giữPhần phát hiệnĐịnh dạng đầu ra: Bộ thu mở (NPN) (30 VDC, tối đa 20 mA .)

Đầu vào ………… Điểm: 2 (Giữ, Cấm đầu ra)Định dạng: Bộ thu mở (NPN) hoặc tín hiệu tiếp điểm không điện áp (Công suất: 12 VDC, 5 mA)

Tốc độ đầu ra ………… Xấp xỉ. 15,6, 31,3, 62,5 và 125 lần/giây

Logic đầu ra ………. Logic dữ liệu: Logic dương, logic âm Logic EOC: Logic dương, logic âm Logic phân cực: Logic dương, logic âm

RS-232C

Hệ thống tín hiệu ………. Hệ thống song công hoàn toàn RS-232C

Phương thức giao tiếp ………… Đồng bộ

Tốc độ truyền ………… 2400, 4800, 9600, 19200 bps

Cấu hình bit ………… Bit dữ liệu: 7 Bit dừng: 1 Bit chẵn lẻ: Số lẻ Điều khiển luồng: Không có

RS-485

Hệ thống tín hiệu ………. Hệ thống bán song công RS-485

Tốc độ truyền ………… 2400, 4800, 9600, 19200 bps

Cấu hình bit ………… Bit dữ liệu: 7 Bit dừng: 1 Bit chẵn lẻ: Số lẻ

Kiểm soát dòng chảy ………. Không có

ID thiết bị ………… 1 đến 99

TEDS

Applicable Transducers ………… Should have the information according to IEEE template No. 33(Cable length should be 30 m or less.)

Interfaces ………… Compatible with IEEE1451.4 Mixed Mode Transducer Interface Class 2

Calibration Function ………… Automatic sensitivity registration by reading TEDS data

CC-Link

Version ………… 1.10

Station Types ………… Remote device station

Occupied Stations ………… 1, 2, 4

Baud Rate ………… 10 M, 5 M, 2.5 M, 625 k, and 156 k bps

Slave Stations ………… 1 to 64

Connection Cable ………… CC-Link version 1.10 compliant cables(3-conductor twisted pair shielded cable)
