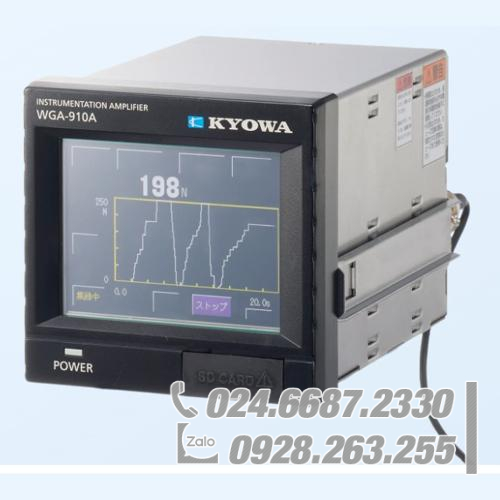

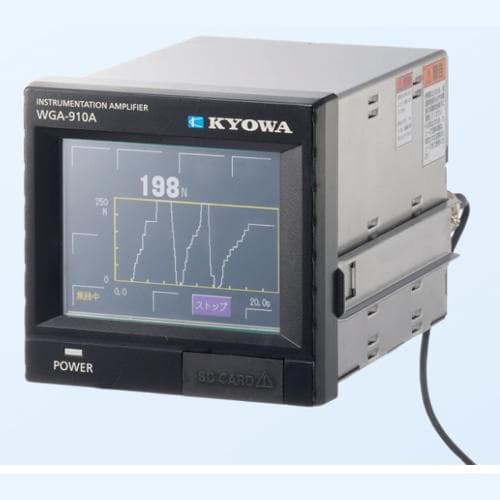

Bộ khuếch đại thiết bị KYOWA WGA-910A-0 Tiêu chuẩn không có tùy chọn

WGA-910A là thiết bị điều hòa sử dụng màn hình cảm ứng.

Nó có khả năng giám sát sự thay đổi áp suất trong máy ép và quá trình lắp máy ép bằng cách chỉ ra dạng sóng và xác minh trực quan những thay đổi về đại lượng vật lý như tải trọng, áp suất, v.v., những thay đổi khó nắm bắt chỉ bằng số liệu.

WGA-910A

Tiêu chuẩn WGA-910A-0 không có tùy chọn

Chi tiết kỹ thuật tiêu chuẩn

Kênh ………… 1

Đầu dò có thể áp dụng ………… Đầu dò Strain-gage (có thể kết nối cảm biến tương thích TEDS)

Điện trở cầu tương thích ………… 87,5 đến 1 k(Tối đa bốn đầu dò 350 được kết nối song song.)

Tương thích TEDS ………… Giao diện:Tương thích với Giao diện đầu dò chế độ hỗn hợp IEEE1451.4 Loại 2.Các cảm biến áp dụng:Nên có thông tin theo mẫu IEEE số 33.(Chiều dài cáp: 30 m hoặc ít hơn)

Kích thích cầu ………… 10, 2 VDC, có thể lựa chọn

Phạm vi đo ………… -3,2 đến 3,2 mV/V (Bao gồm phạm vi điều chỉnh mức 0)

Phạm vi điều chỉnh mức 0 ………… Trong phạm vi đo (Không được giữ lại khi nguồn điện bị gián đoạn.)

Phi tuyến tính ………… Trong (0,02% FS + 1 chữ số)

Tính ổn định ………… Điểm 0: Trong vòng 0,25VRTI perCSđộ nhạy: Trong vòng 0,005%/C

Phát hiện đỉnh/đáy ………… Sơ đồ phát hiện: Giữ kỹ thuật số

Đáp ứng tần số ………… DC đến 1 kHz (+1 dB, -2 dB)

Tốc độ lấy mẫu ………… 4000 lần/s

Độ phân giải QUẢNG CÁO ………… 24 bit

Màn hình Analog ………… Điện áp đầu ra: (5 V 200 mV) (điện trở tải 5 k trở lên)

Chỉ báo ………… LCD màu TFT 3,5 inchVùng hiển thị: 70,6 59,2 mm, 320 240, màn hình cảm ứng

Chỉ báo ………… Phạm vi cài đặt: -99999 đến 99999 (Dấu thập phân có thể được đặt ở bất kỳ đâu.) Tốc độ cập nhật Hiển thị giá trị số: 4 lần/s Hiển thị dạng sóng: 2 lần/s

Chức năng hiệu chuẩn ………… Hiệu chuẩn thủ công:Hiệu chuẩn đăng ký độ nhạyHiệu chỉnh tải thực tếĐơn vịHiệu chuẩn tự động TEDS Hiệu chỉnh bộ phận TEDS: Mục hiệu chuẩn TEDS Cấu hình hoạt động TEDS:Hoạt động đọc TEDS0 trong khi hiển thị thông tin TEDSTEDS Hiệu chuẩn đăng ký giá trị số

Chức năng làm mịn ………… Bộ lọc tương tự (LPF): 1, 30, 300 Hz, Flat (1 kHz trở lên) Độ suy giảm: -12 dB/oct. Thang đo tối thiểu: 1, 2, 5 , 10, 20, 50, 100Trung bình động: Không, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048 lần

Chức năng bù điểm 0 ………… Theo dõi điểm 0 (Số 0 tự động trong phạm vi cài đặt) Thời gian đánh giá: 0,00 đến 9,99 s Phạm vi bù: 0 đến 99999 Điểm 0 gần 0 (Hiển thị điểm 0 tự động) Cài đặt điểm 0: 0 đến 9

Giá trị bổ sung ………… -99999 đến 99999

Giá trị gốc (Giá trị đầu ra cảm biến) ………… -3,2000 đến 3,2000 mV/V (5 chữ số)Độ chính xác: Trong vòng 0,1% FS

Có thể lưu các số điều kiện đo ………… 32 (16 cho đầu vào điều khiển) của tệp điều kiện đo. Có khả năng chuyển đổi bằng thao tác phím, đầu vào điều khiển và lệnh truyền thông.

Cài đặt bộ so sánh ………… Điểm: 4Loại: Cực cao (HH), cao (HI), thấp (LO), cực thấp (LL) Nếu có 2 giá trị giữ, chúng được gán là theo sau. Giá trị giữ 1: Cao 1 (HI1), thấp 1 (LO1) Giá trị giữ 2: Cao 2 (HI2), thấp 2 (LO2) Phạm vi cài đặt: 99999 Độ rộng trễ: 0 đến 9999 Có thể cài đặt sử dụng bộ so sánh. Logic đầu ra: Tích cực /tốc độ so sánh âm: 4000 lần/s (Chế độ so sánh bình thường)

Chức năng phán đoán ………… Điểm : 1Loại : OK

Cài đặt so sánh dạng sóng ………… Điểm: 2Loại: Sóng HI, Sóng LOĐặt dạng sóng tham chiếu, so sánh dạng sóng HI, so sánh dạng sóng LO, dạng sóng di chuyển, vùng so sánh, dạng sóng đăng ký Logic so sánh dạng sóng: Dương/âm

Chức năng phán đoán dạng sóng ………. Loại : 1Point : OK

Phát hiện chuyển động ………… Chức năng phát hiện chuyển động: Bật/tắt Độ rộng phát hiện chuyển động: 0 đến 99999Thời gian phát hiện chuyển động: 0,01 đến 9,99Logic phát hiện chuyển động: Dương/âm

Cài đặt chế độ đo ………… Các chế độ hoạt động:Bình thườngGiữ đỉnhGiữ đỉnh được chỉ định theo khốiGiữ đỉnh được chỉ địnhGiữ dưới cùngGiữ đáy được chỉ định theo khốiGiữ đáy được chỉ địnhThời gian giữ điểm tùy ýGiữ đỉnh-đáy KhốiThời gian giữ đỉnh-đáyKhối giữ trung bìnhThời gian trung bình giữBock giữ uốnThời gian giữ uốnChặn tối đa/giữ tối thiểuThời gian giữ tối đa/tối thiểuKhối đỉnh/giữ trung bìnhThời gian đỉnh/giữ trung bìnhKhối đáy/giữ trung bìnhThời gian đáy/giữ trung bìnhKhối đỉnh/giữ tùy ýThời gian đỉnh/giữ tùy ýKhối đáy/giữ tùy ýThời gian đáy/giữ tùy ýSo sánh giá trị trước đó giữ đỉnhChặn trước đó Giữ giá trị so sánh đỉnh Thời gian so sánh giá trị trước giữ đỉnh Giữ giá trị trước so sánh đáy Chặn giữ giá trị trước so sánh đáy Thời gian giữ so sánh giá trị trước đó Thời gian phát hiện: 0,01 đến 9,99 giây Thời gian trễ: 0,00 đến 9,99 giây Có thể thay đổi các cài đặt sau tùy theo chế độ hoạt động. Mức kích hoạt phát hiện Kích hoạt phát hiện cáchThời gian phân biệt điểm uốnGiá trị phân biệt điểm uốnCài đặt phân biệt giá trị cực trịGiá trị ban đầu để so sánh với giá trị đoChế độ so sánh:So sánh bình thườngGiữ so sánhChế độ hiển thị:Hiển thị bình thườngHiển thị giữ

Hiển thị dạng sóng ………… Cài đặt trục X Điểm kết thúc: 0,5, 1,0, 2,0, 5,0, 10,0, 20,0, 50,0, 100,0 Cài đặt trục Y Điểm bắt đầu: -99999 đến 99999 Điểm kết thúc: 250, 500, 1000, 2000, 5000, 10000, 20000, 50000, 100000, 200000Chế độ bắt đầu của dạng sóng, mức đã vượt qua, mức đã vượt qua, thời gian giữ của dạng sóng. WGA hiển thị dạng sóng của biến thể đầu vào bất kể cài đặt Chế độ hoạt động.

Hệ thống ………. Khóa phím Giá trị cài đặt khởi tạo Thời gian chiếu sáng đèn nền Ngôn ngữ Đồng hồ Màu sắc hiển thị so sánh Độ ổn định hiển thị

Tự kiểm tra ………… MemoryChannel

Kiểm tra vận hành ………… Hiển thịMàn hình cảm ứngĐiều khiển Đầu vào/đầu raGiao tiếpĐầu raBCDĐầu raDAThẻ SD

Control Input ………… Points: 9Types: Zero command, hold command, reset command, waveform command, TEDS command, measurement condition select 0 to 3Signal formats: Open collector (NPN) or non-voltage contact signal(Capacity: 12 VDC, 5 mA or more)

Control Output ………… Points: 16Types: HH, HI, OK, LO, LL, healthy, abnormal channel, abnormal memory, SD, communication errorOutput type: Open collector (NPN)Load capacity: 30 VDC, 20 mA (Load resistance)

Communication ………… Signal system: RS-232C, full duplex systemTransmission system: AsynchronousBit configurationData bits: 7 Stop bit: 1 Parity bit: Odd number Flow control: NoneBaud rate: 2400, 4800, 9600, 19200 bpsTransmission mode: Repeat output, output at hold, Tx and Rx NOTE: When equipping the optional CC-Link (RS-485), the RS-232C of the standard equipment is disabled. Otherwise, RS-232C is enabled.

SD Card ………… Saving setting value:Saves the all setting values (excluding the calibration value) to the SD card.Reading setting value:Reads the all setting values (excluding the calibration value) from the SD card and rewrites those of the WGA to the read one.Recording measuring value:Pushing recording key, the WGA records the waveform data to the SD card.View waveform file name:Browsing the waveform data, deleting the wave data, and deleting the directory are available.Format:Erase all data that are saved in the SD card is available.(Quick format is available.)Update:Capable of updating the program version that is saved in the SD card.SD card type:SD, SDHC (up to 32 GB)

Power Supply ………… 100 to 240 V, power consumption: 20 VA or less

Dimensions ………… 100 W 96 H 135 D mm (Excluding protrutions)

Weight ………… Approx. 950 g (Excluding options)

Operating Temperature ………… -10 to 40 C

Operating Humidity ………… 20 to 85% or less (Non-condensing)

Compliance ………… Directive 2014/30/EU (EMC)Directive 2014/35/EU (LVD) (Installation category , Pollution degree 2)Directive 2011/65/EU, (EU)2015/863(10 restricted substances) (RoHS)

Standard Accessories ………… CD (Instruction manual, PC software for SD card)

Optional Accessories ………… AC power cable P-23 (For 100 VAC)AC power cable P-28 (For 200 VAC)
