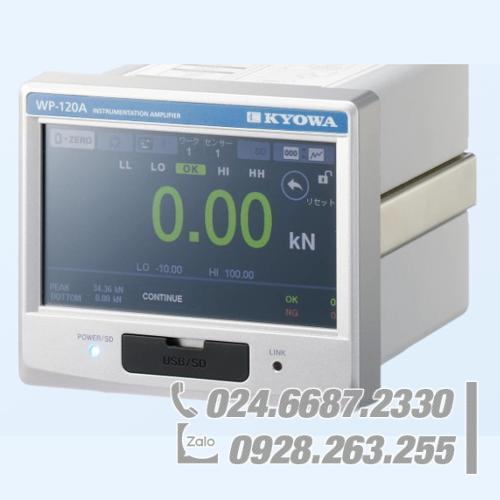

WP-120A là bộ khuếch đại Thiết bị đo loại chỉ báo dạng sóng hiển thị tải và dịch chuyển trên một thiết bị.
WP-120A
Tiêu chuẩn WP-120A-10 không có tùy chọn
Thông số đầu vào cảm biến
Tải đầu vào cảm biến
Điện áp cầu ………… DC, 2,5/5/10 V, 10%(dòng điện tối đa 30 mA, có thể sử dụng với viễn thám)
Phạm vi đầu vào tín hiệu ………. Cảm biến đo biến dạng -3,2 mV/V đến 3,2 mV/V
Hiệu chuẩn ………… Phạm vi hiệu chuẩn : 0,1m V/V đến 3,0 mV/V Phương pháp hiệu chuẩn : Đầu vào tương đương / Tải thực tế / Chức năng TEDSLlinearize : Theo dõi năm điểm
Độ chính xác ………. Độ tuyến tính : Trong vòng 0,01% FS +1 chữ số (khi đầu vào là 3,0 mV/V) Độ lệch bằng 0 : Trong vòng 0,5 V/C (giá trị chuyển đổi đầu vào) Độ lệch tăng : Trong vòng 0,005% FS/
Bộ lọc ………. Thông thấp : TẮT/3/10/30/100/300/1000 Hz (-6 dB/oct)Trung bình di chuyển : 0 / 2 đến 2048 lầnTự động Kỹ thuật số : Chỉ kỹ thuật số hiển thị giá trị (đánh giá liên tục)
Chuyển đổi A/D ………… Tốc độ lấy mẫu : 5000 lần mỗi giây, 25000 lần mỗi giây Độ phân giải : 24-bit (nhị phân)
Chức năng TEDS ………… IEEE1451.4, Hỗ trợ các sản phẩm 4K bit, giao diện chế độ trộn loại 2
Đầu vào cảm biến dịch chuyển
Xung
Loại xung ………… Pha A/B hoặc Pha A, sóng vuông vi sai (tuân thủ RS-422)
Tần số đầu vào tối đa. ………… 2 MHz
Giá trị đếm tối đa ………… 15.000.000
Phương pháp hiệu chuẩn ………… Đầu vào tương đương / Tải thực tế
Bộ lọc trung bình di chuyển ………… 0/2 đến 2048 lần
Nguồn điện cho cảm biến lái xe ………… 5 V(10%), 150 mA Max.
Vôn
Dải điện áp đầu vào ………… 5,2 V
Hiệu chuẩn ………… Phạm vi hiệu chuẩn : 0,1 đến 5,2 Phương pháp hiệu chuẩn VC : Đầu vào tương đương / Tải thực tế
Độ chính xác ………. Độ lệch bằng 0 : Trong khoảng 0,005%FS/CGain Độ lệch : Trong khoảng 0,02%FS/C
Bộ lọc ………. Thông thấp: 10/30/100/300 Hz (-6 dB/oct)Trung bình di chuyển: 0/2 đến 2048 lần
Chuyển đổi A/D ………… Độ phân giải: 24-bit (nhị phân)
Nguồn điện cho cảm biến điều khiển ………… 12 V DC(10%), 250 mA Max.
Thông số kỹ thuật cài đặt thiết bị
Nguồn điện ………… 24 V DC(10%) 13 W, 100 đến 240 V AC (Bộ chuyển đổi AC là tùy chọn)
Môi trường ………… Nhiệt độ : 0C đến 40C (Vận hành) / -20C đến 60C (Bảo quản) Độ ẩm : 85% RH trở xuống (không ngưng tụ)
Kích thước ………… Xấp xỉ. 114 x 96 x 140 mm (không bao gồm phần nhô ra)
Trọng lượng………… Khoảng 960 g
Tiêu chuẩn áp dụng ………… EMC : FCC (loại A)
Phạm vi nhiệt độ hoạt động ………… An toàn: Dấu CE, dấu UL61010-1, dấu UKCA
Màn hình ………. Bảng điều khiển cảm ứng điện trở màu LCD 4,3 inch
Phạm vi hiển thị ………… -32000 đến +32000
Màn hình ………… Giá trị tải kỹ thuật số, Dạng sóng, Dữ liệu lưu trữ, Cài đặt
Dạng sóng ………… Trục Y Thời gian:80 ms*/170 ms*/400 ms/800 ms/2,0 s/4,0 s/10,0 s/30,0 s/60,0 s/120,0 s *không thể được chọn khi tần số lấy mẫu được đặt thành 5 kHz. Độ dịch chuyển:2000/4000/6000/8000/10000/15000/20000/30000Y-axisLoad (STD) / Tải và dịch chuyển (hai trục)
Dạng sóng so sánh ………… Đánh giá băng tần : Dải tham chiếu lệch / Dải giá trị được chỉ định Đánh giá so sánh : Tải : HH / HI / OK / LO / LLDisplacement : HI / OK / LOH Cài đặt giữ : So sánh liên tục, lấy mẫu, đỉnh, đáy, đỉnh đến đỉnh, tối đa / tối thiểu, điểm uốn và giá trị trung bình Chức năng tiếng bíp: Phát ra âm thanh khi phán đoán không ổn (Có thể chuyển đổi BẬT / TẮT)
Cài đặt công việc đo lường ………… Số lượng công việc : 16 (Có thể sao chép công việc) Chuyển đổi : Tín hiệu đầu vào bên ngoài / thủ công
Ghi dữ liệu ………… Bộ nhớ trong (lên tới 70) hoặc thẻ SD
Bộ chuyển đổi D/A ………… Phạm vi đầu ra: Bị cô lập, Dòng điện (4 20 mA), Điện áp (-10 V đến +10 V) Tốc độ chuyển đổi: Tương tự như tốc độ chuyển đổi A/D Độ phân giải: Dòng điện đầu ra: khoảng 1/43000, Đầu ra điện áp: khoảng 1/59000 (khi được đặt thành 10 V)Trở kháng: 350 trở xuống (Đầu ra hiện tại) / 2k trở lên (Đầu ra điện áp)
Giao diện truyền thông ………… RS-232C (D-sub 9-pin), USB
Điều khiển Tín hiệu đầu vào / đầu ra (Cách điện của bộ ghép quang) ………… Tín hiệu đầu vào: Cảm biến dịch chuyển xung vi sai (pha A, pha B), Bật/Tắt đèn nền, Khóa bảng cảm ứng, Đặt lại, Chọn công việc , Chọn vùng giữ, Xóa, Bật/Tắt phán đoán, Bắt đầu/Kết thúc đo, Dịch chuyển đặt trước, Điểm 0 kỹ thuật số* Tín hiệu được đưa vào khi ngắn mạch/mở giữa bất kỳ đầu nối đầu vào nào và đầu cuối COM. Tín hiệu đầu ra: Phán đoán tải (HH/HI/OK /LO/LL), Đánh giá độ dịch chuyển (HI/OK/LO), Lỗi cảm biến tải trọng, Lỗi đơn vị, Đã hoàn thành phép đo, Kích hoạt (1, 2), Đánh giá dải tần (HI/OK/LO)* Bộ thu mở NPN (Loại đồng bộ hóa) * Dòng điện tối đa: 20 mA / Điện áp: 30 V
Chức năng kiểm tra ………. Kiểm tra tế bào tải (phát hiện biến dạng tĩnh / gián đoạn), Kiểm tra đầu nối tiếp điểm
Cài đặt ngày và giờ ………… Có thể đặt ngày (YYYY/MM/DD, v.v.) / thời gian
Phương tiện ghi ………… SD / SDHC (khuyên dùng 2 đến 32GB, loại 10)
Phụ kiện tùy chọn ………. Bộ đổi nguồn AC UNI324-2410-CT
