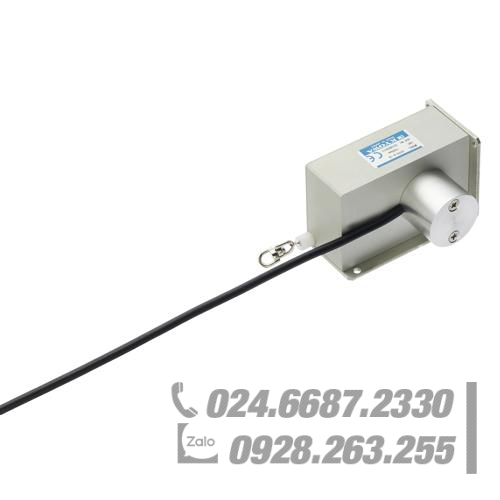

Cảm biến chuyển vị KYOWA DTPA-A-5K

• Dây khó bị xoắn
• Phản hồi cao (Khi hành trình được định mức đầu ra: 1000 mm/s hoặc tương đương)
• Cơ chế cuộn dây mới cho phép ít rắc rối hơn.
• Nhỏ gọn, nhẹ và dễ lắp đặt
• Lực đo không đổi
• Có thể đo bằng bộ khuếch đại biến dạng

DTPA-A

DTPA-A-5K cho 5000 mm

Công suất định mức ………… 5000 mm

Phi tuyến tính ………… Trong phạm vi 0,3% RO

Độ trễ ………… Trong khoảng 0,3% RO

Độ lặp lại ………… 0,2% RO hoặc ít hơn

Đầu ra định mức ………… 2,5 mV/V (5000 10-6 chủng) 10%

Đặc điểm môi trường

Nhiệt độ an toàn ………… -10 đến 80C (Không ngưng tụ)

Nhiệt độ bù ………… 0 đến 70C (Không ngưng tụ)

Hiệu ứng nhiệt độ ở mức 0………… Trong khoảng 0,05% RO/C

Ảnh hưởng của nhiệt độ đến đầu ra ………… Trong phạm vi 0,05%/C

Đặc điểm điện từ

Kích thích an toàn ………… 10 V AC hoặc DC

Kích thích được khuyến nghị ………… 1 đến 5 V AC hoặc DC

Điện trở đầu vào ………… 350 1%

Điện trở đầu ra ………… 205 3%

Cáp ………… Cáp 4 dây dẫn (0,08 mm2) được bảo vệ bằng cloropren, đường kính 4 mm, dài 3 m, được kết thúc bằng phích cắm đầu nối PRC03-12A10-7M(Dây bảo vệ không được kết nối với trường hợp.)

Tính chất cơ học

Quá tải an toàn ………… 103% (Khi cố định dây 10 mm)

Tốc độ phản hồi ………… 1000 mm/s (Độ lệch dịch chuyển trong phạm vi 1% RO)* Nó có thể phát ra tiếng ồn tăng vọt khi tốc độ từ 20 mm/s trở xuống.

Lực đo ………… 2 N (Tối đa 2,8 N)

Tuổi thọ sử dụng ………… 20000 lần trở lên

Trọng lượng xấp xỉ. 1,2 kg (Không bao gồm cáp)

Mức độ bảo vệ ………… IP40 (IEC 60529)
